Глава 4. Установка и подключение IP-портала
Руководство по подключению DK103(P)(W) IP-портал видео домофона
12
4.5. Проводное подключение IP-портала к сети
Используя соединительный кабель с разъемом RJ45, подключите IP-портал к
локальной сети (к LAN-интерфейсу маршрутизатора).
В случае необходимости, соединительный кабель можно приобрести отдельно или,
при наличии необходимых материалов, инструментов и опыта, изготовить самостоятельно.

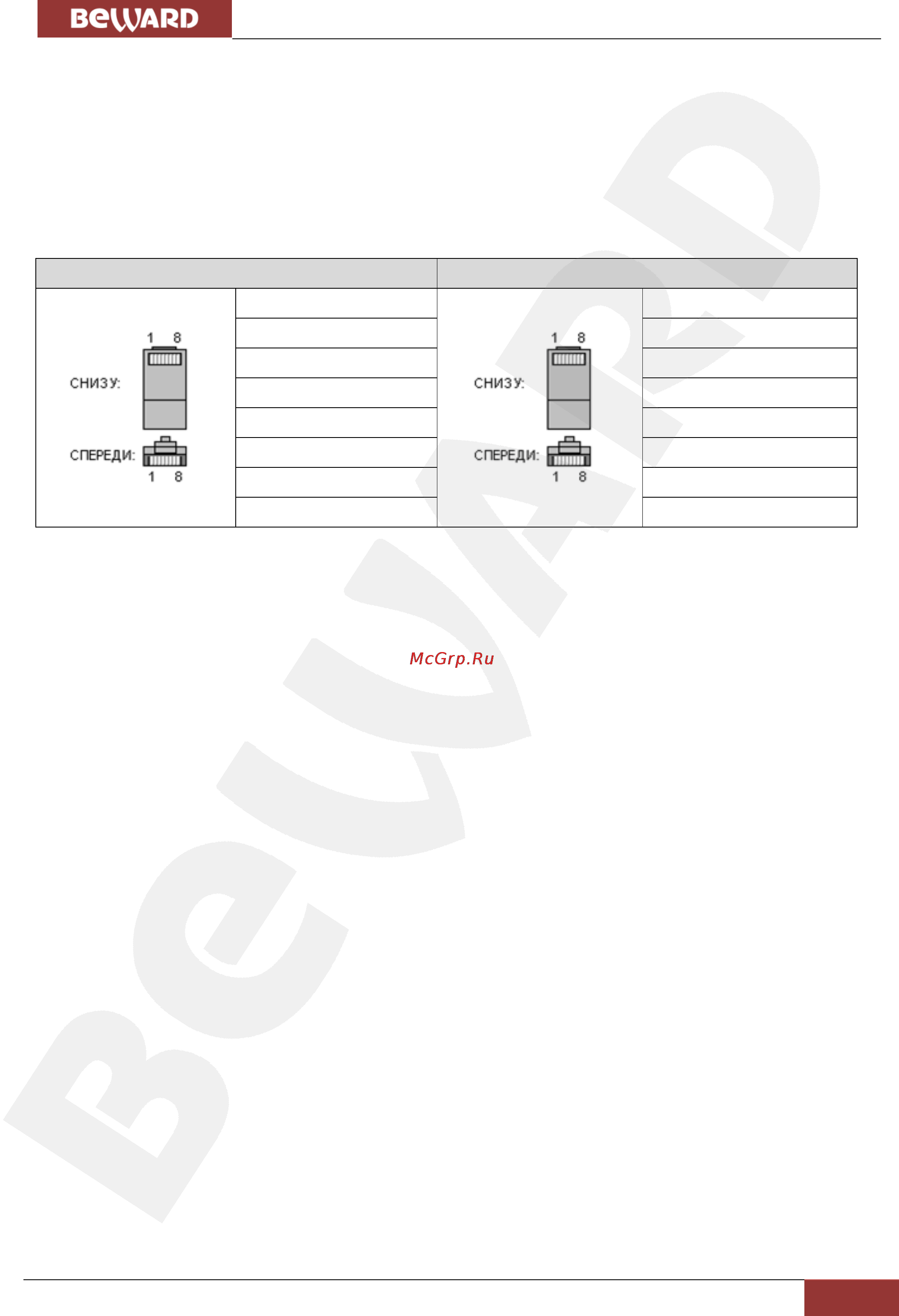

Вариант «прямого» кабеля (UTP категории 5е) с разъемом RJ45
С одной стороны
С другой стороны
1: Бело-оранжевый
1: Бело-оранжевый
2: Оранжевый
2: Оранжевый
3: Бело-зелёный
3: Бело-зеленый
4: Синий
4: Синий
5: Бело-синий
5: Бело-синий
6: Зелёный
6: Зелёный
7: Бело-коричневый
7: Бело-коричневый
8: Коричневый
8: Коричневый
Для изготовления «прямого» кабеля необходимы: кабель UTP (витая пара категории
5e или выше), два коннектора RJ45 и устройство для обжима разъемов (кримпер).
При порядке подключения пар, указанном в таблице, обеспечиваются
гарантированные производителем величина и распределение задержек распространения
сигнала, а следовательно, и заявленная скорость передачи данных 100 Мбит/сек.
