Глава 3. Основные элементы устройства
Руководство по подключению DK103(P)(W) IP-портал видео домофона
6
Глава 3. Основные элементы устройства
3.1. Основные элементы IP-портала

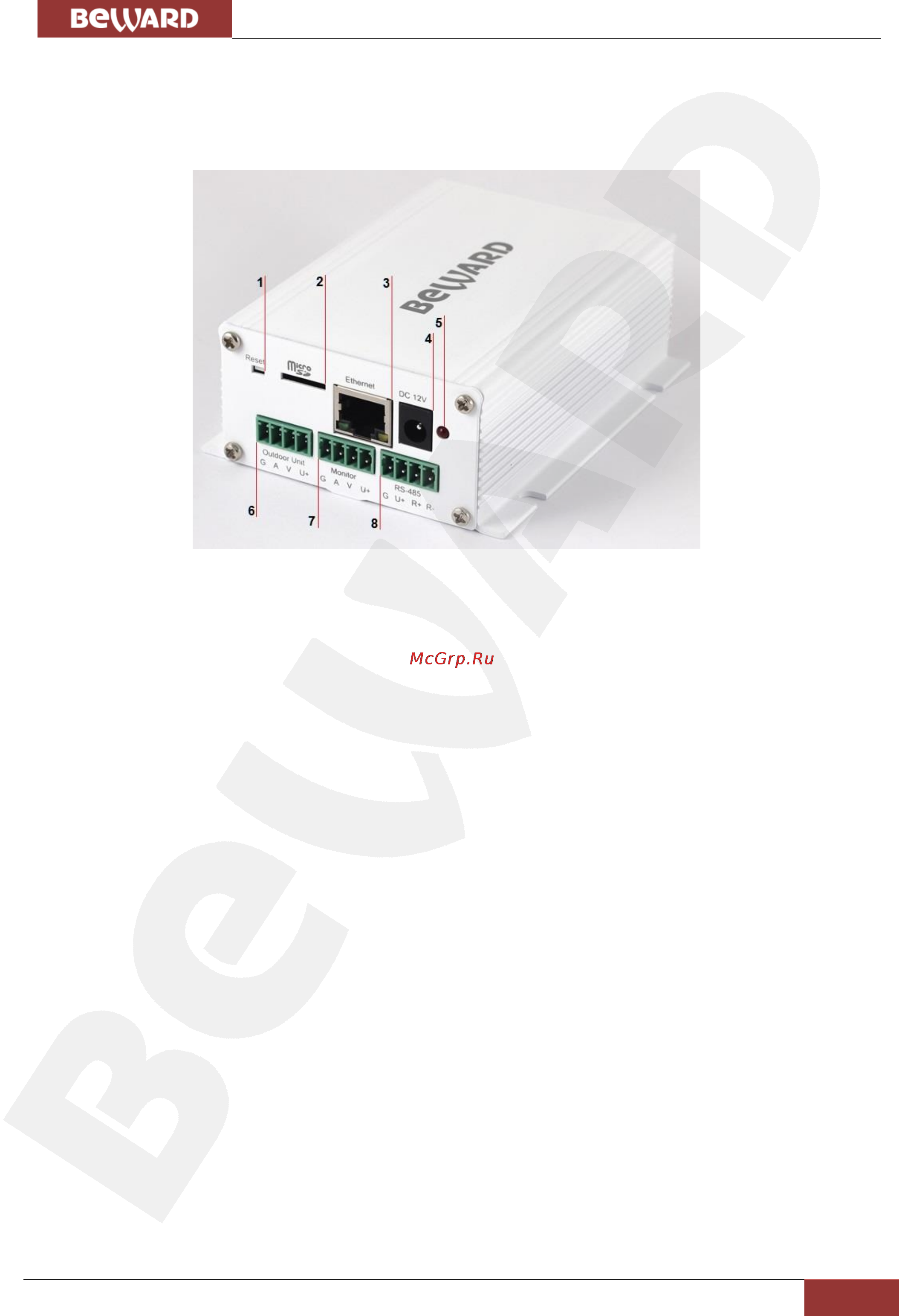

На нижней панели устройства находятся следующие элементы (Рис. 3.1)
Рис. 3.1
1 – кнопка Reset: в случае утери пароля, IP-адреса или имени пользователя, IP-
портал можно вернуть к заводским установкам. Для сброса настроек необходимо в течение
десяти секунд нажать кнопку сброса три раза с промежутками более 1 секунды между
нажатиями.
2 – Micro SD: слот для установки карты памяти MicroSD объемом до 32 гб.
3 – Ethernet: гнездо RJ45 для подключения IP-портала к сети Ethernet.
4 – DC 12V: разъем для подключения блока питания постоянного напряжения 12
вольт и мощностью не менее 12 Вт.
5 – Индикатор наличия питания устройства: светится красным цветом при наличии
питания на устройстве..
6 – разъем Outdoor Unit: разъем для подключения аналогового видео домофона.
7 – разъем Monitor: разъем для подключения монитора. Данный монитор, до
установки IP-портала, управлял и был подключен к аналоговой видео панели.
8 – разъем RS-485: разъем для подключения контроллера расширения.
