Pioneer GM-D500M [4/8] Подключение устройства
![Pioneer GM-D500M [4/8] Подключение устройства](/views2/1001882/page4/bg4.png)
4

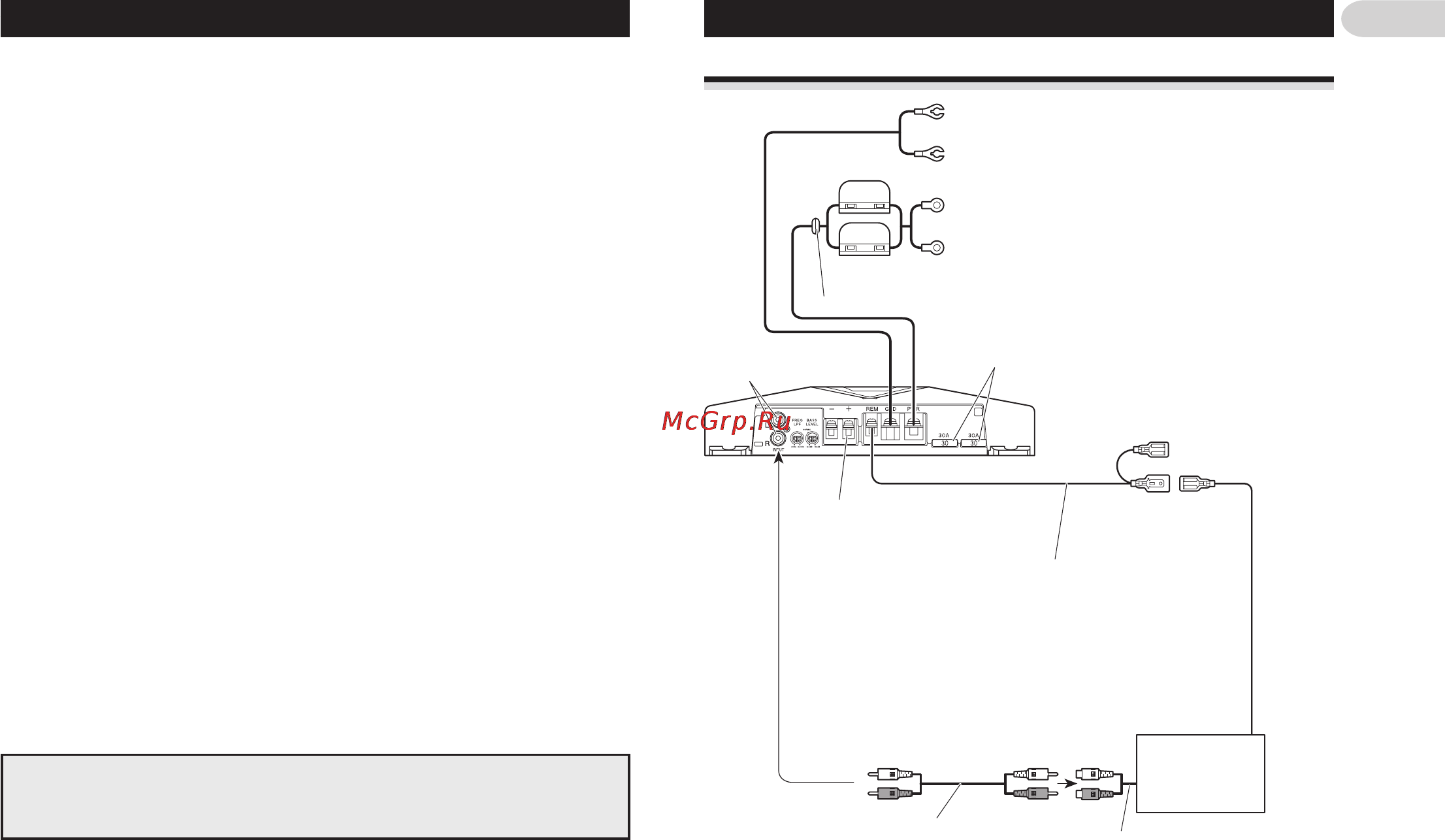

Схема подключения
Подключение устройства
ВНИМАНИЕ
• Во избежание закорачивания электрической системы и повреждения устройства,
отсоедините отрицательный разъем аккумулятора (-).
• Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки за-
мотайте проводку изоляционной лентой в тех местах, где она соприкасается с ме-
таллическими деталями.
• Не прокладывайте проводку в местах, подверженных воздействию высокой темпе-
ратуры, например, возле обогревателя. Если изоляция на проводке расправилась
или износилась, существует опасность короткого замыкания на корпус автомобиля.
• Следите за тем, чтобы проводка не касалась движущихся деталей, таких, как рычаг
переключения передач, ручной тормоз и механизм движения кресел.
• Не закорачивайте никакие провода. Если это случится, защитная цепь может не
сработать при необходимости.
• Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля
питания и приложив конец к проводу. Нагрузка провода будет превышена, что при-
ведет к выделению тепла.
Для предотвращения повреждений
• Не заземляйте провод громкоговорителя напрямую, и не соединяйте отрицательные
(-) контакты нескольких громкоговорителей.
• Это устройство предназначено для работы от автомобильного аккумулятора 12 В с
минусом на массе. Перед установкой устройства в автомобиль, грузовик или авто-
бус, проверьте напряжение аккумулятора.
• Если автомобильная стереосистема остается включенной долгое время, когда дви-
гатель выключен или находится на холостом ходу, аккумулятор может разрядиться.
Отключите автомобильную стереосистему, когда двигатель выключен или работает
на холостом ходу.
• Если провод дистанционного управления усилителя подключен к разъему питания
через переключатель зажигания (12 В постоянного тока), усилитель всегда будет
включаться вместе с зажиганием - независимо от того, включена автомобильная
стереосистема или выключена. Поэтому аккумулятор может разрядиться, если дви-
гатель выключен или находится на холостом ходу.
• Подключите к этому усилителю сабвуфер с номинальной входной мощностью 380 Вт
или более и сопротивлением от 1 до 8 Ом. Если номинальная входная мощность или
сопротивление сабвуфера не входит в этот диапазон, то это может привести к воз-
горанию или повреждению сабвуфера.
• Подсоедините и проложите продающийся отдельно кабель аккумулятора как можно
дальше от проводов громкоговорителей. Подсоедините и проложите продающиеся
отдельно кабель аккумулятора, провод заземления, провода громкоговорителей и
усилитель как можно дальше от антенны, кабеля антенны и приемника.
• Провода этого устройства могут быть окрашены иначе, чем соответствующие про-
вода других устройств, даже если они имеют те же функции. При подключении
этого устройства к другому устройству, ознакомьтесь с инструкциями по эксплуа-
тации для обоих устройств и соедините провода, имеющие одинаковые функции.
Провод заземления (черный) (RD-223) (продается
отдельно)
Подключите к металлическому кузову или шасси.
Предохранитель
(30 А)
Предохрани-
тель (30 А)
Специальный красный провод аккумулятора (RD-
223) (продается отдельно)
После завершения всех подключений усилителя,
подключите разъем аккумулятора на усилителе к
положительному (+) разъему аккумулятора.
Изоляционная втулка
Гнездо входа RCA
Предохранитель (30 А) х 2
Разъем громкого-
ворителя. Обрати-
тесь к разделу
“Подключение
проводки громко-
говорителей” для
получения инст-
рукций по подклю-
чению громкогово-
рителей.
Провод дистанционного управления системой (про-
дается отдельно)
Подключите охватываемый разъем этого провода к
разъему дистанционного управления автомобиль-
ной стереосистемы (SYSTEM REMOTE CONTROL).
Охватывающий разъем может быть подключен к
разъему управления автономной антенны. Если ав-
томобильная стереосистема не имеет разъема дис-
танционного управления, подключите охватывае-
мый разъем к разъему питания через переключа-
тель зажигания.
Автомобиль-
ная стереосис-
тема с гнезда-
ми выхода RCA
Соединительные провода с
контактными штекерами RCA
(продаются отдельно).
Внешний выход
(выход сабвуфера)
