6
ВНИМАНИЕ
• Не устанавливайте усилитель в следующих местах:
— Туда, где он может травмировать водителя или пассажиров при экстрен-
ной остановке.
— Туда, где он будет мешать водителю, например, на пол перед креслом во-
дителя.
• Следите за тем, чтобы провода не попадали в скользящий механизм сидений,
что может привести к короткому замыканию.
• При просверливании отверстия для установки усилителя убедитесь в том, что за
панелью нет никаких деталей. Оберегайте от повреждений все кабели и важ-
ные части оборудования, такие как топливные трубы или электропроводка.
• Располагайте самонарезающие винты таким образом, чтобы резьба не прика-
салась к проводам. В противном случае вибрация автомобиля может привес-
ти к повреждению провода и далее к возгоранию.
• Для предотвращения поражения током, не устанавливайте усилитель в таких
местах, где он может контактировать с какой-либо жидкостью.
• Для правильного выполнения установки используйте только детали, получен-
ные в комплекте с устройством. Использование посторонних деталей может
привести к повреждению внутренних деталей усилителя, а также к ненадеж-
ной установке.
Для предотвращения неполадок
• Для обеспечения должного охлаждения усилителя при установке соблюдайте
следующие правила:
— Оставьте над усилителем достаточно свободного места для обеспечения
должной вентиляции.
— Не накрывайте усилитель ковриком.
• Не устанавливайте усилитель около двери, где он может намокнуть.
• Не устанавливайте усилитель на неустойчивую поверхность, например, на за-
пасное колесо.
• Наилучшее место для установки усилителя зависит от модели автомобиля и
места установки. Закрепите усилитель на достаточно твердой поверхности.
• Сначала осуществите временное подключение и убедитесь в том, что систе-
ма работает правильно.
• После установки усилителя убедитесь в том, что запасное колесо, домкрат и
инструменты легко доступны.

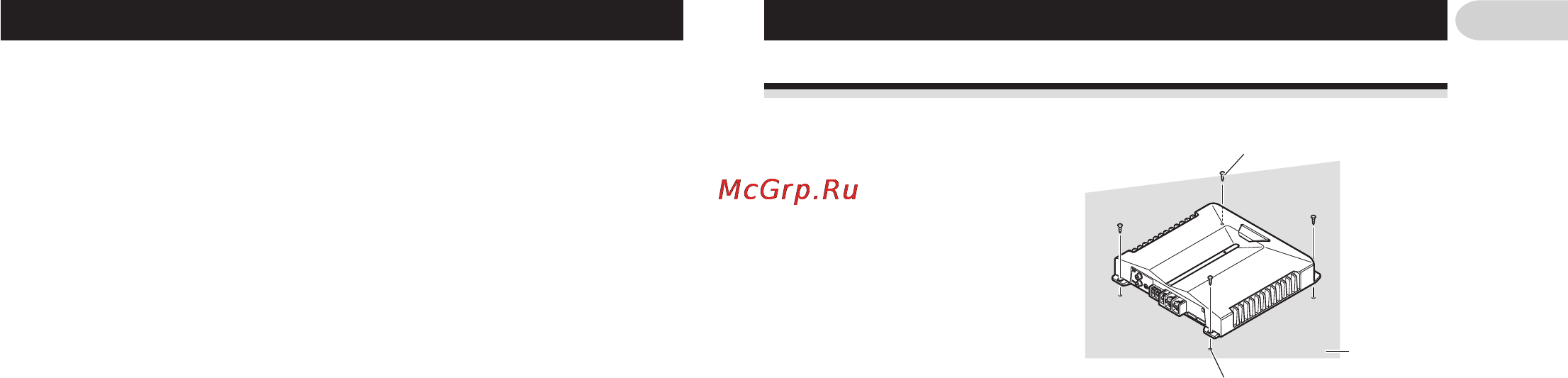

Пример установки на напольный коврик или на шасси
1. Поместите усилитель туда, где
он должен быть установлен.
Вставьте полученные в комп-
лекте самонарезающие винты
(4 х 18 мм) в отверстия для
винтов. Нажмите на винты от-
верткой, чтобы они пометили
места для просверливания от-
верстий.
2. Просверлите в отмеченных
точках отверстия диаметром
2,5 мм и установите усилитель
либо на коврик, либо непос-
редственно на шасси.
Установка
Самонарезающие винты (4 х 18 мм)
Просверлите отверстия
диаметром 2,5 мм
Коврик
или шасси
