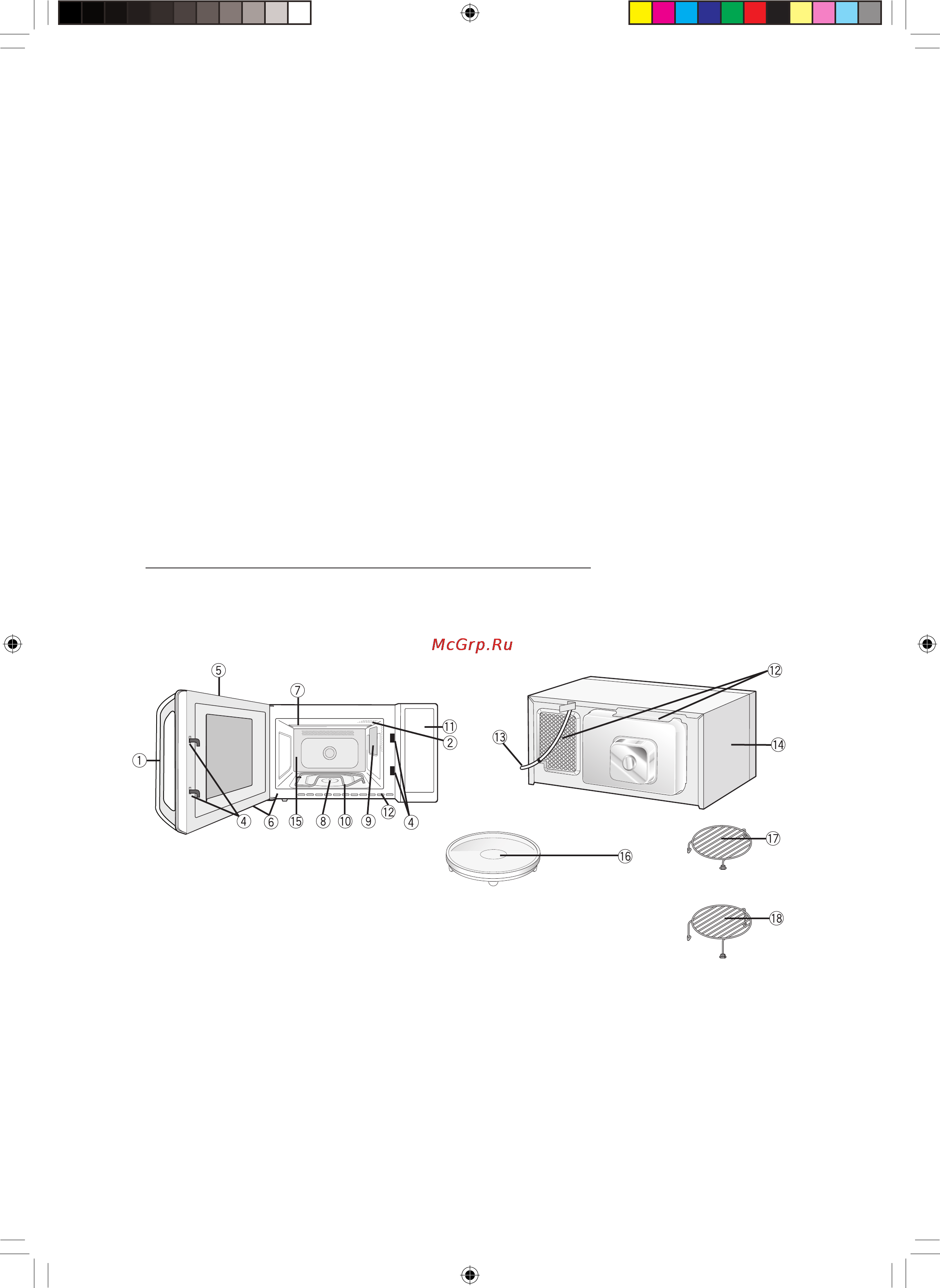

СХЕМА ПЕЧИ
1. Ручка открывания дверцы
2. Лампа подсветки
3. Петли дверцы
4. Предохранительные защёлки дверцы
5. Смотровое окно
6. Уплотнения дверцы и уплотняемые
поверхности
7. Верхний нагревательный элемент гриля
(верхний гриль)
8. Вал электродвигателя поворотного
столика
9. Крышка волновода (не снимать)
10. Нижний нагревательный элемент
гриля (нижний гриль)
11. Панель управления
(См. стр. 4 и 5)
12. Вентиляционные отверстия
13. Шнур
питания
14. Внешний корпус
15. Ёмкость печи
16. Поворотный столик
17. Низкая подставка
18. Высокая подставка
ПРЕДУПРЕЖДЕНИЕ:
Детали печи сильно нагреваются при использовании функций гриля, духовки, смешанного приготовления и
автоматических операций (кроме режима приготовления блюд русской кухни для микроволн и быстрого
размораживания). ВО ИЗБЕЖАНИЕ ОЖОГОВ всегда пользуйтесь толстыми рукавицами при извлечении пищи и
поворотного столика.
РУКОВОДСТВО ПО УСТАНОВКЕ
1. Удалите все упаковочные материалы из камеры микроволновой печи, (не снимайте крышку волновода),
и классификационный ярлык с внешней стороны дверцы, если таковой имеется. Проверьте прибор на отсутствие
повреждений, таких как неплотно прилегающая дверца, повреждённое уплотнение по краю дверцы или вмятины
внутри камеры или на дверце печи. При наличии повреждений не включайте
печь, пока она не будет осмотрена и,
при необходимости, отремонтирована ЦЕНТРОМ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ФИРМЫ „SHARP“.
2. К печи прилагаются:
1) Тарелка поворотного столика
2) Низкая подставка
3) Высокая подставка
4) Руководство по эксплуатации
5) 3 Поваренные книги
6) Гарантийный талон
3. С учетом возможности нагрева дверцы во время приготовления и во избежание случайного ее касания взрослыми
и детьми, печь
следует расположить таким образом, чтобы она находилась на высоте не менее 80 см от пола.
4. Установите поворотный столик на вал электродвигателя поворотного столика, расположенного на днище печи. См.
приведённую ниже СХЕМУ ПЕЧИ. НЕ ДОПУСКАЕТСЯ РАБОТА ПЕЧИ БЕЗ ПОВОРОТНОГО СТОЛИКА.
5. Данная печь предназначена только для использования на кухонном столе. Её нельзя устанавливать
вблизи
источников тепла и пара, например, рядом с традиционной печью. Печь нужно устанавливать так, чтобы
вентиляционные отверстия оставались открытыми.
Оставьте не менее 40 см над печью, чтобы обеспечить соответствующую циркуляцию воздуха. Данная печь не
предназначена для встраивания в стену или шкаф.
6. Ни производитель, ни поставщик не несут ответственности за повреждение
прибора или травмы, обусловленные
несоблюдением правил подключения к электрической сети.
Печь рассчитана на подключение к однофазной линии переменного тока 220-230 В, 50 Гц, с установленным
предохранителем мощностью не менее 10 A или автоматическим выключателем мощностью не менее 10 A.
7. ЭТОТ БЫТОВОЙ ЭЛЕКТРОПРИБОР ДОЛЖЕН БЫТЬ ЗАЗЕМЛЁН.
