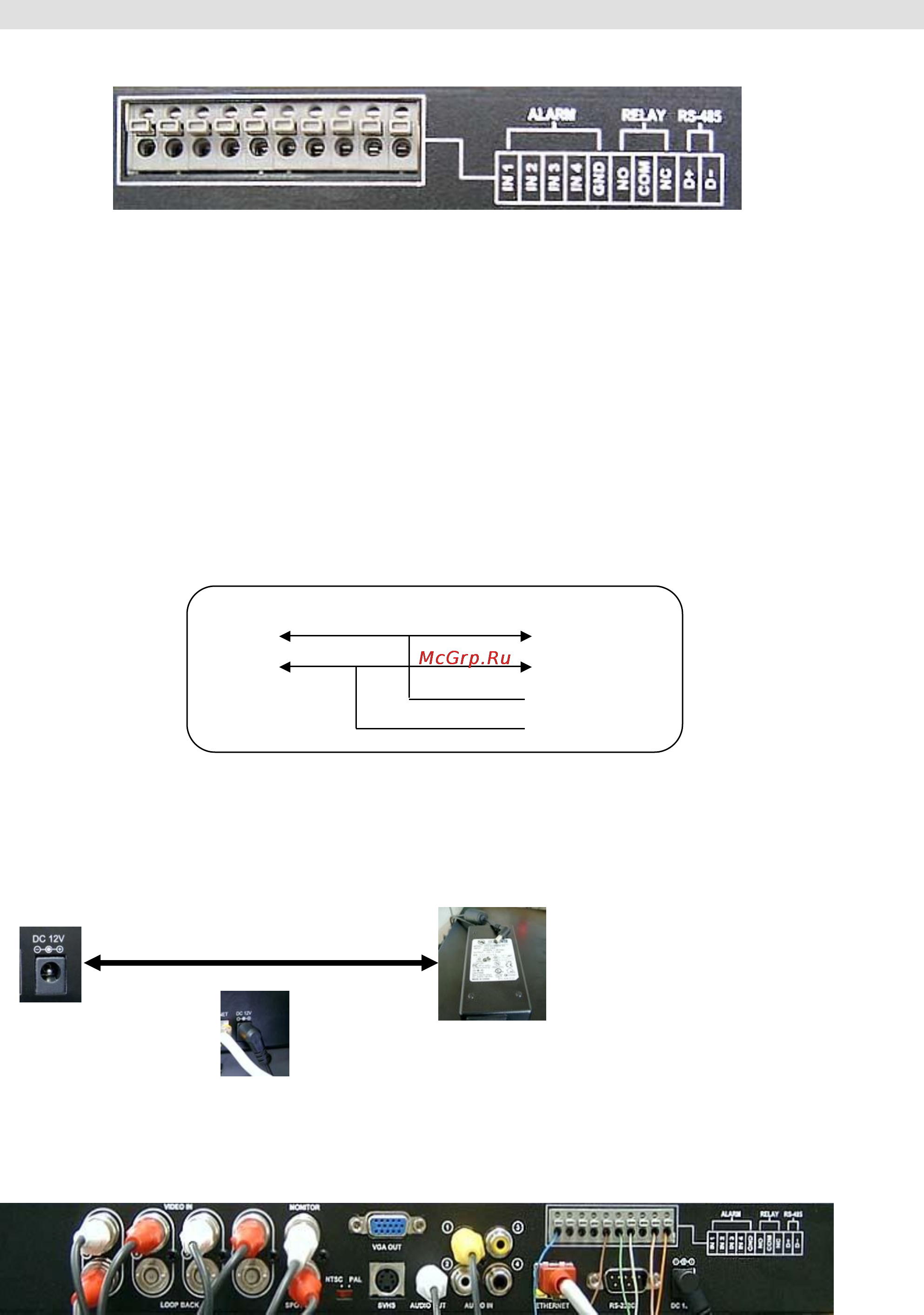

6. Подключения ко Входам/Выходам тревоги/PTZ

① ALARM

Входы тревоги - ‘IN1, IN2, IN3, IN4’ : Подключение датчиков тревоги (по 4 каналам)

‘GND’ : Сигнальная “земля”

② RELAY

Выход Тревоги – ‘NO, NC’ : В зависимости от типа реле (нормально-открытое или

нормально-закрытое) реле используйте клемму ‘NO’ или ‘NC’

‘COM’ : общий

③ RS-485

Подключение PTZ камеры – клеммы ‘D+’, ‘D-’ : Подключение линии управления PTZ камеры

( клеммы “+” и “–“)

7. Подключение питания

Подключите соответствующий адаптер к гнезду DC 12V

8. Завершение установки

После завершения всех подключений нажмите кнопку Power для начала работы.

①

②

③

PTZ 14

пиновый кабель

⑨ R+

⑩ R-

⑪ T+

⑫ T-

RS485

D+

D-
