• Общее описание

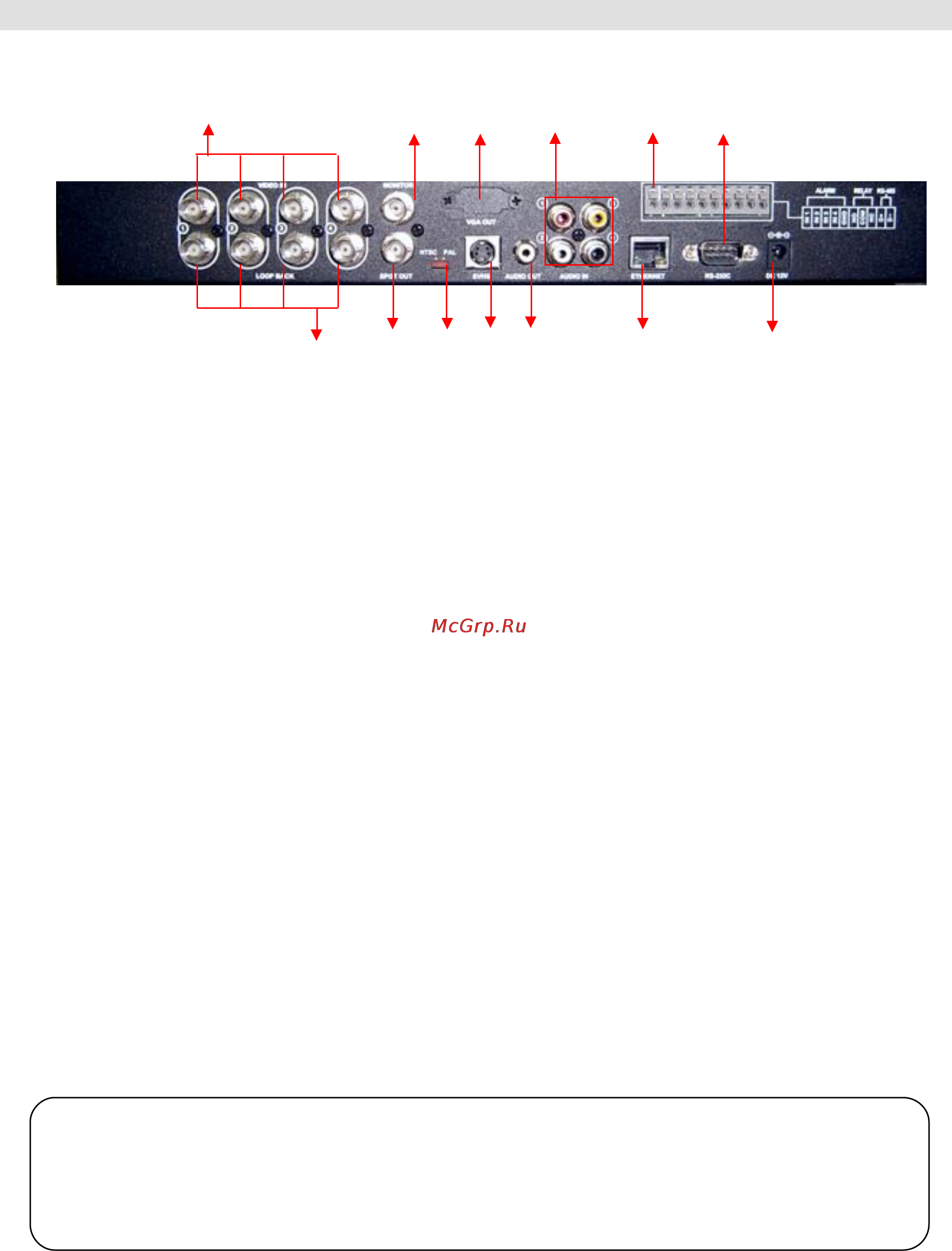

2. Задняя панель

① Video In : 4 Видеовхода BNC-типа

② Loop Back : 4 Видеовыхода BNC-типа

③ Monitor Out : Выход для подключения AV-монитора

④ Spot Out : ВидеоВыход Spot-out к AV-монитору

⑤ NTSC/PAL : Выбор типа системы NTSC или PAL

⑥ VGA Out : Видеовыход VGA для подключения монитора компьютера (опционально)

⑦ SVHS : Видеовыход для подключения SVHS видеомагнитофона

⑧ Audio Out : Аудиовыход

⑨ Audio In : 4 Аудиовхода (от камер № 1~4)

⑩ Ethernet (TCP/IP) : Порт подключения LAN кабеля (для соединений с удаленным

компьютером)

⑪ Alarm/Relay/RS-485: Порт для подключения датчиков, реле, PTZ

⑫ RS-232C : Порт, используемый для отладочного программирования

⑬ DC Power Input : Гнездо для подключение адаптера 12 В пост.тока

⑪

Замечание:

 Все работы по подключению периферийных устройств

проводите при отключенном питании ЦВР

 Для питания ЦВР используйте, пожалуйста, соответствующий

адаптер.
