Polyvision PVDR-043A [9/43] Монтаж

• Монтаж

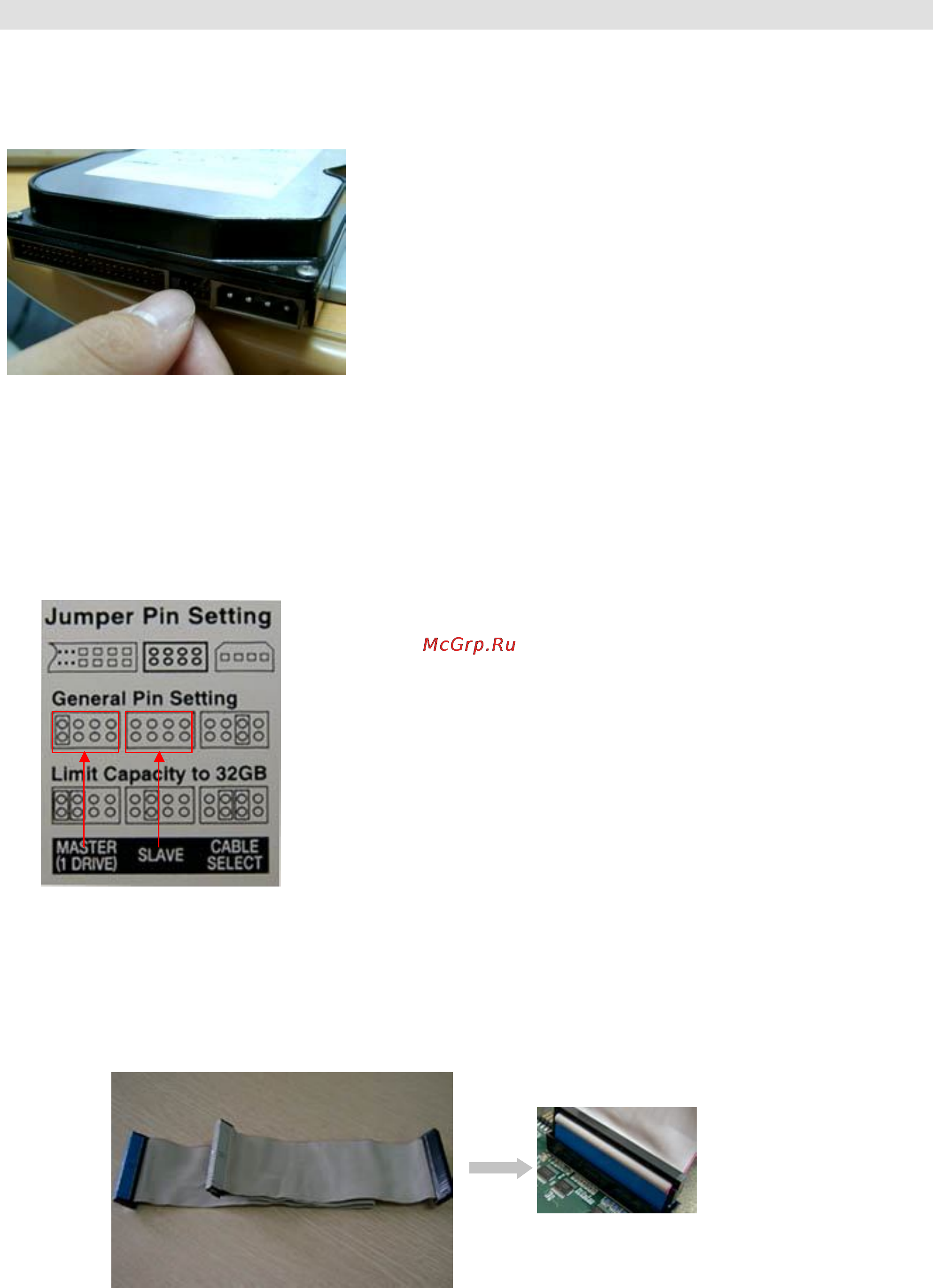

1. Установка жесткого диска

① Установка перемычек Master или Slave

 Установку перемычек Master или Slave проводите в

соответствии с рекомендациями производителя

HDD (см. информационную наклейку на

поверхности HDD)

 Место установки перемычек находится на задней

панели HDD

 Если устанавливается один HDD, установите

перемычку в положение Master. В случае установки

двух HDD первый HDD определите как Master, а

второй – как Slave

‼ Перед добавлением или заменой HDD НЕОБХОДИМО ОТКЛЮЧИТЬ ЦВР

(Кнопка Power отключена) В противном случае HDD может выйти из строя.‼

※ Установка перемычек на примере HDD Samsung

 Порядок установки перемычек указан на информационной

наклейке на поверхности HDD При использовании одного

HDD определите его как Master - установите перемычку в

крайнее левое положение

 При использовании двух HDD - один HDD определяется

как Master, а второй HDD – как Slave (перемычка на

втором HDD не устанавливается)

 • В случае использования более двух HDD определяйте

каждую пару HDD, подключаемых к одной IDE-шине, как

Master и Slave

② Подключение IDE-шины к плате ЦВР

 Найдите внутри ЦВР IDE- шину

 Из трех разъемов на шине выберите разъем синего цвета. Этот разъем должен

подключаться к плате ЦВР. Любой из оставшихся разъемов подключается к HDD
