Nibe VLM 300 KS STAR [6/16] Устройство

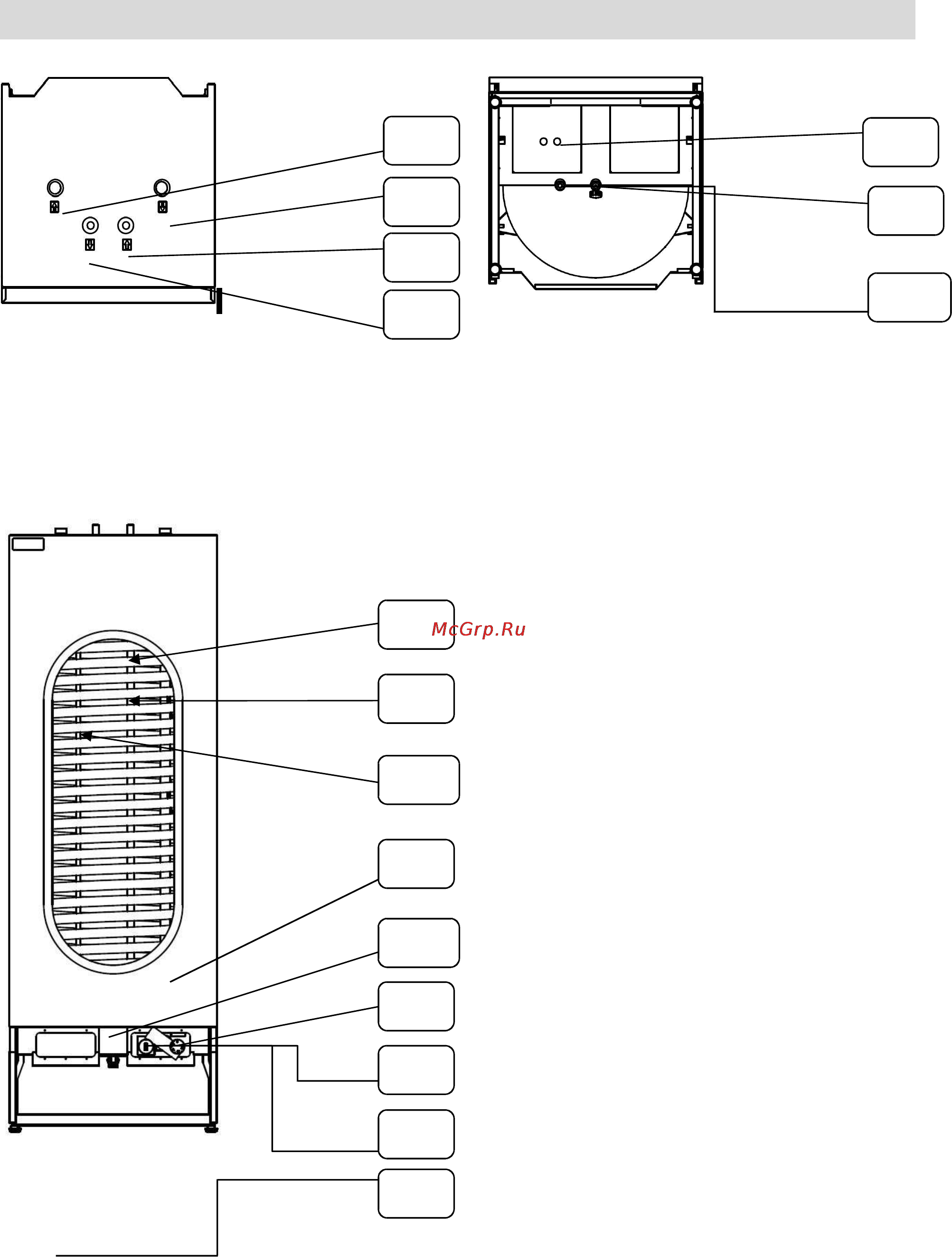

3 Устройство

Соединения штуцеров

PL1 Поступление от теплового насоса

DN25 НР

PL2 Выход к тепловому насосу DN25 НР

PL3 Поступление холодной воды из сети

Ø22

PL4 Выход горячей воды Ø22

PL5 Выход к солнечным панелям Ø18

(опция)

PL6 Поступление от солнечных панелей

Ø18 (опция)

LVI-компоненты (тепловые)

LK1 Змеевик HST зарядки от теплового

насоса

LK2 Внутренняя заборная труба

LK3 Дренажный клапан

Электрокомпоненты

SK1 Электротэн

SK2 Двойной термостат электротэна

SK3 Кнопка квитирования ограничителя

температуры

SK4 Главный выключатель

Другое

MT1 Заводская табличка

MT2 Карман датчика зарядки

PL2

PL4

PL3

PL1

LK1

LK2

MT2

SK1

MT1

SK2

SK3

SK4

MT2

LK3

PL5

PL6

6(16)
