4 Соединения трубопроводов
Монтаж трубопроводов надо делать соглас-
но существующим нормам и требованиям.
VLM KS Star 300(500) поставляется с наго-
тово смонтированной, готовой к подклю-
чению клапанной группой (рис. 1), которая
включает предохранительную часть (предо-
хранительный/дренажный клапан запор-
ный/обратный клапан) и термостатический
смесительный клапан. Конструкционное
давление бака - 1 МПа (=10 бар). К предо-
хранительному клапану надо подключить
сливную трубу и направить ее в предназ-
наченное для этого место напр. в дренаж-
ный колодец. Также надо предусмотреть
дренаж бака напр. через группу предох-
ранения (см. раздел – дренаж бака).
К постоянному оснащению относится тер-
мостатический смесительный клапан (38 -
65 °C), с помощью которого предваритель-
но регулируют температуру поступающей в
сеть горячей воды (см. регулирование на
стр.
10). Если VLM KS Star 300/500
долго
не эксплуатируется или зимой есть опас-
ность (напр. на даче), что вода в баке
замер-знет, надо произвести дренаж. При
этом электропитание обязательно
отключается.
Наполнение бака
Водонагреватель заполняют открывая за-
порный клапан клапанной группы/расходо-
мера и запуская воду в бак. Воздух выпус-
кается из водонагревателя аккуратным отк-
рытием крана горячей воды ближайшей
точки отбора гвс . Когда из крана пойдет
только вода, его можно закрыть. Так убеж-
даются, что бойлер заполнен водой. Глав-
ный выключатель можно повернуть в поло-
жение 1 (или воткнуть вилку в розетку).
Предохранительная группа
ВНИМАНИЕ! При нагреве воды ее объем
растет. Из-за этого теплового расширения
увеличивается также давление внутри бака,
так как VLM KS Star 300 (500) – это герме-
тичный бак, а однонаправленный клапан
препятствует обратному потоку расширен-
ной воды. Поэтому в связи с монтажом тру-
бопроводов водонагревателя надо обяза-
тельно устанавливать предохранительную
группу согласно схеме подключения.
Давление срабатывания предохранительно-
го клапана должно быть 9-10 бар. От пре-
дохранительного клапана должна идти
сливная труба к канализационному отверс-
тию. Трубу монтируют по нисходящей по
всей длине и конец трубы должен быть на
виду (сливную трубу надо изолировать,
если существует опасность замерзания).

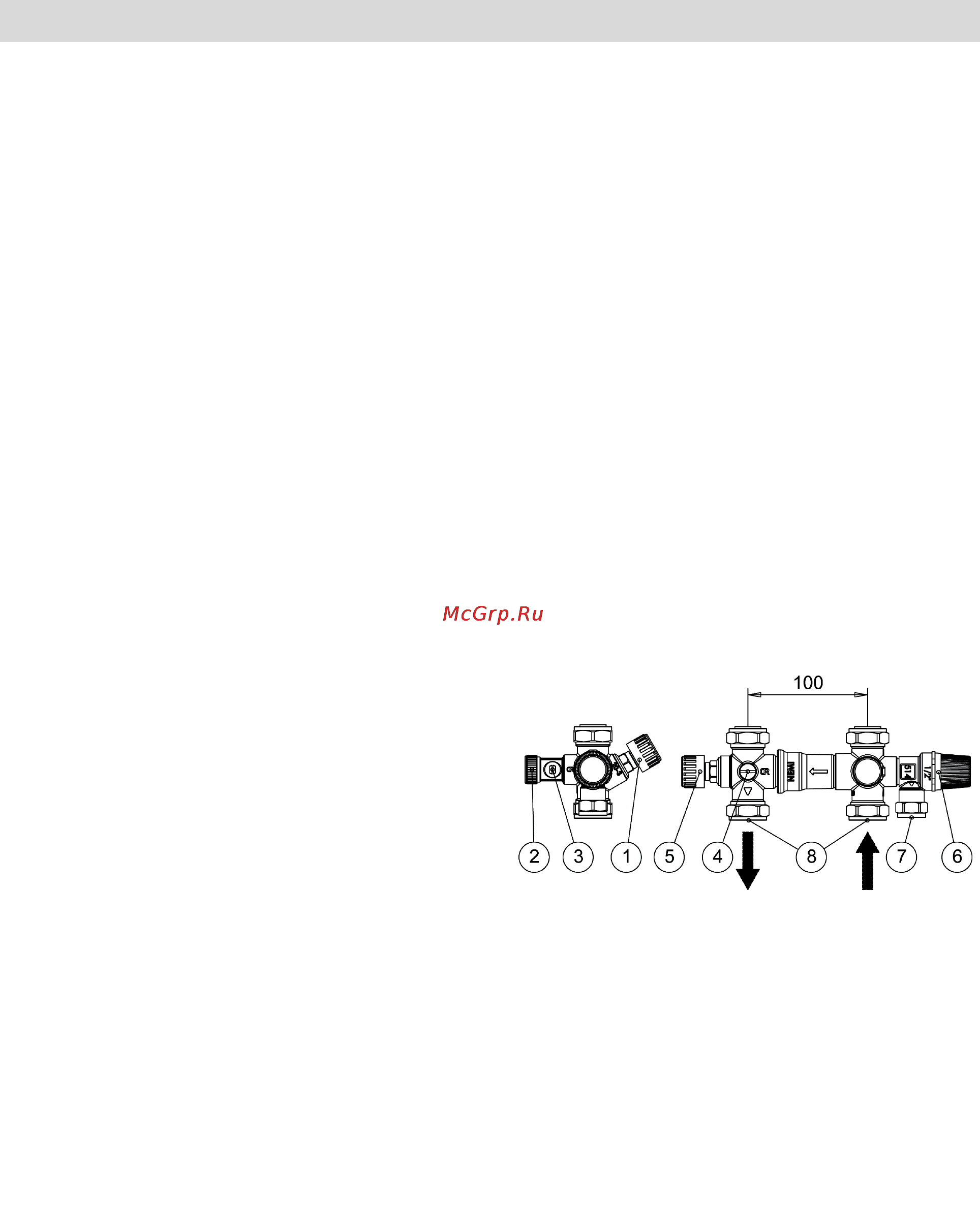

Рис. 1.
LK-КЛАПАННАЯ ГРУППА Ø 22
1. Запорный клапан
2. Заглушка дренажного клапана
3. Дренажный клапан R 1/2" НР
4. Винт воздуха возмещения
5. Термостатический смесительный клапан (38 -
65 °C)
6. Предохранительный клапан (10 бар)
7. Переливная труба предохранительного
клапана ø 15
8. Компрессионный (обжимной) фитинг ø 22
7(16)
