5 Электроподключения
Электроподключение может осуществлять
только квалифицированный электрик.
VLM KS Star оснащен электротэном к ко-
торому подается свое питание. Главный
выключатель, безступенчатый термостат
регулировки и ограничитель температуры
расположены в нижней части бака, за сни-
маемой нижней передней панелью.
Внутренние подключения бойлера произ-
ведены на заводе для 3-фазного соеди-
не-ния (возможно изменение на 1-фазное
под-ключение), при этом электропитание
под-водят к штеккерам. Инструкция под-
ключе-ния на рис. 2.
Схема электроподключения (рис. 3) есть
также на внутренней части снимаемых
нижних панелях бойлера
.
Напряжение - 230/400 В.
ВНИМ.! В модели Star 500 нет штеккера.
Монтаж датчика температуры
Датчик температуры монтируется в распо-
ложенный в нижней части бака карман
датчика (MT2, стр. 7).
Рекомендуемая высота монтажа датчика от
края кармана датчика - 950 мм.

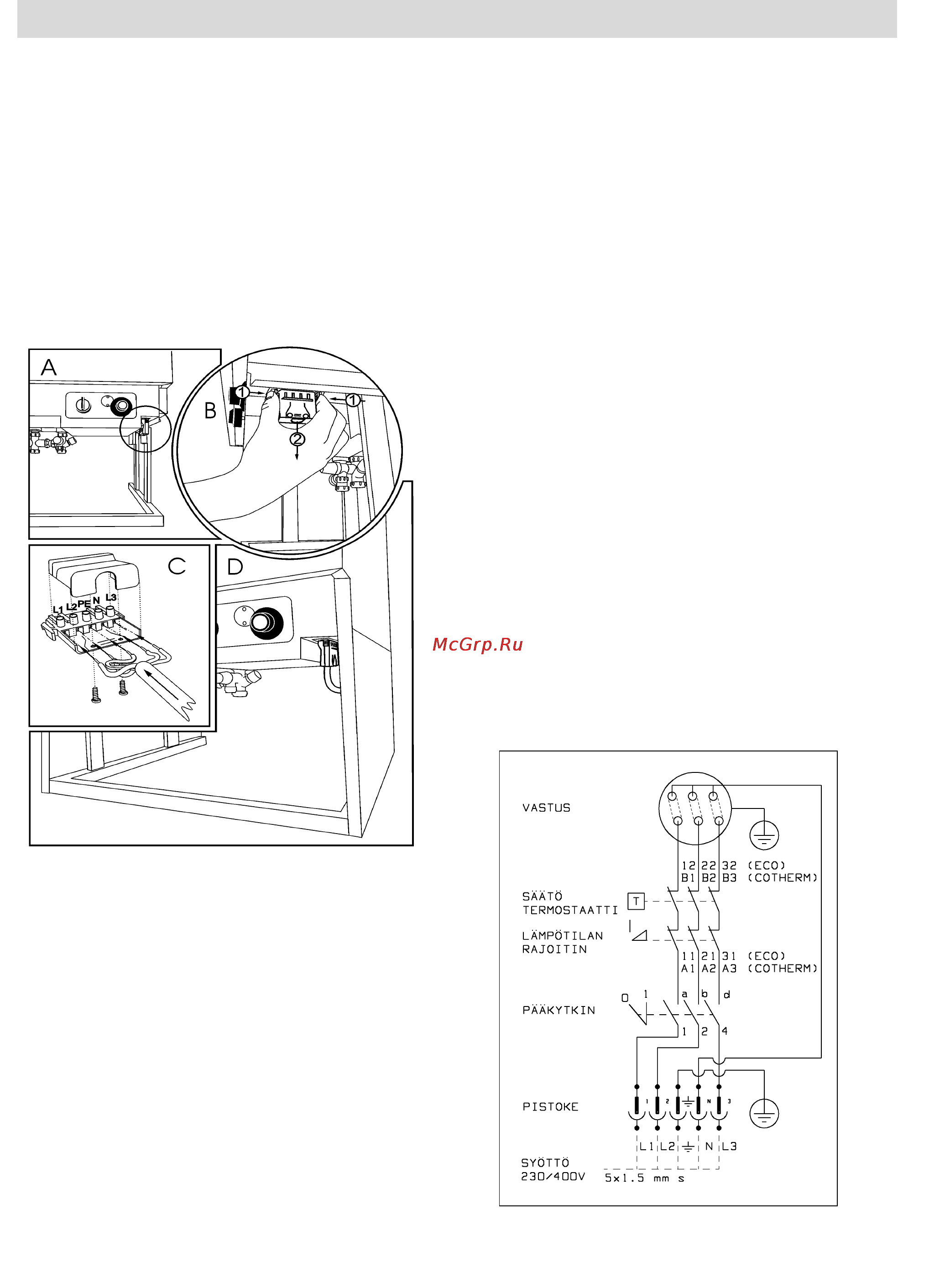

Рис. 2.
ИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ ШТЕККЕРА
(A) В модели KS STAR 300 есть штеккер, убыстряющий монтаж.
В электрокорпусе монтаж сделан наготово, открывать его не
надо, электропитание подводят к штеккеру.
(B) Нажмите сильно на расположенные с боков штеккера
крепления и выньте штеккер.
(C) Откройте штеккер и произведите соединения кабеля
согласно нормам:
- Фазные провода (3 шт.) L1, L2, L3
- Нулевой провод N
- Провод заземления PE
Закрепите провод в штеккер крепежными винтами.
(D) Вставьте штеккер на место.
Рис. 3.
VLM KS STAR 300 - СХЕМА ЭЛЕКТРОПОДКЛЮЧЕНИЯ
VASTUS – ЭЛЕКТРОТЭН
ЕСО/COTHERM – ТИП ТЕРМОСТАТА
SÄÄTÖTERMOSTAATTI – РЕГУЛИРУЮЩИЙ
ТЕРМОСТАТ
LÄMPÖTILAN RAJOITIN – ОГРАНИЧИТЕЛЬ
ТЕМПЕРАТУРЫ
PÄÄKYTKIN – ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ
PISTOKE – ШТЕККЕР
SYÖTTÖ – ПИТАНИЕ
