12
RQT9230
Пункт
3

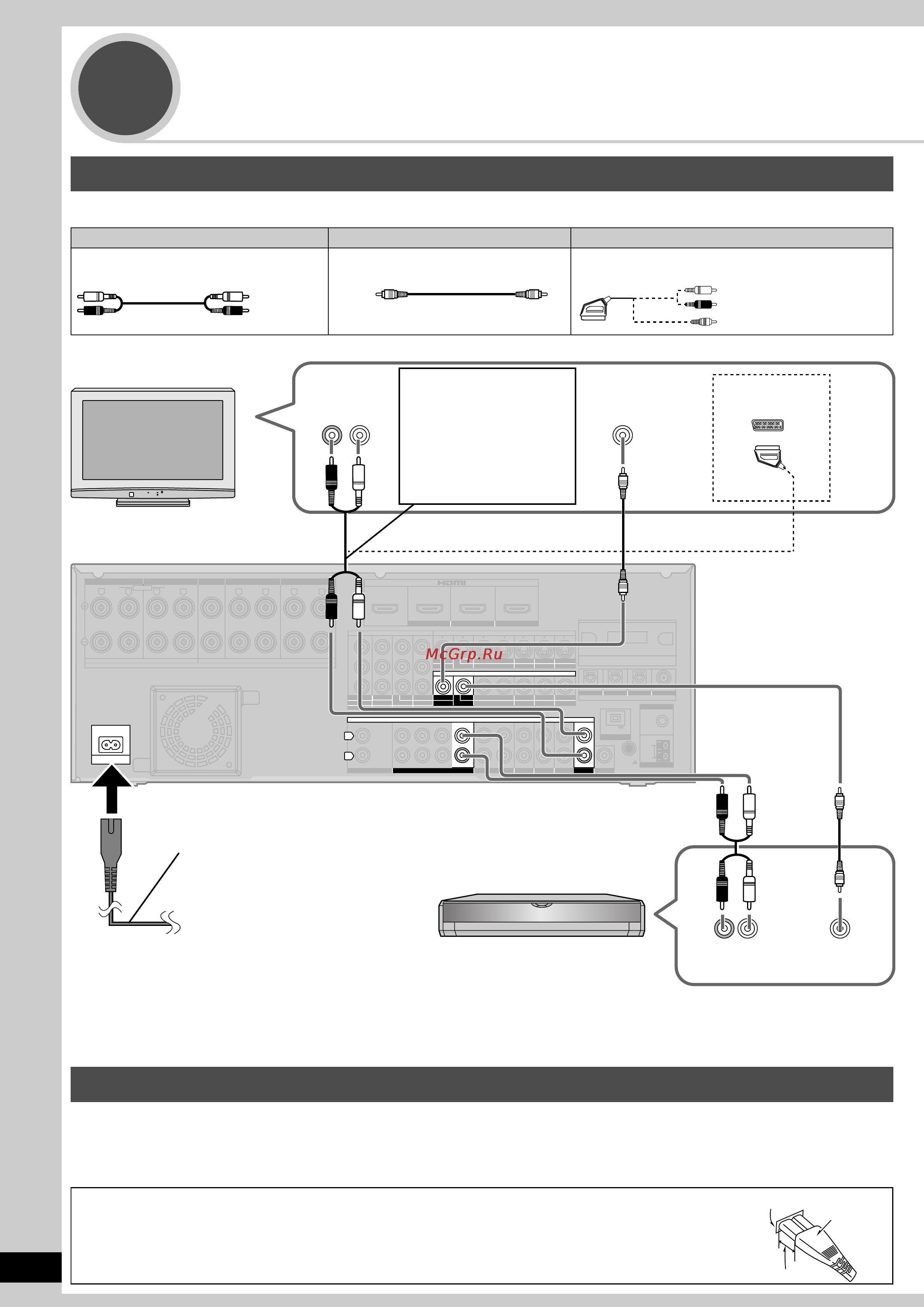

Подключение телевизора и плеера
дисков Blu-ray/DVD
Подключайте сетевой шнур после того, как подключены все другие кабели и шнуры.
Прилагаемый сетевой шнур предназначен только для настоящего аппарата. Использование его с другой аппаратурой запрещается.
Запрещается использовать с настоящим аппаратом сетевой шнур от другой аппаратуры любого типа.
Настройки аппарата сохраняются, если сетевой шнур отключается от сетевой розетки.
Подключение разъема
Даже если разъем вставлен до упора, в зависимости от типа входа питания передняя часть
разъема может выступать наружу, как показано на рисунке.
Это не влияет отрицательно на работу аппарата.
•
•
•
•
Примечания о сетевом шнуре
Соединительный кабель
Аудиокабель Видеокабель Кабель видео и аудио
Звуковой стереокабель
(приобретается отдельно)
Соединительный кабель видео
(приобретается отдельно)
Кабель SCART с 21 контактом
(приобретается отдельно)
Если вы делаете подключение HDMI, это подключение не требуется.
•
Подключение аппаратуры обычным способом
BI-WIRE
LF HF
L
R
FRONT A
FRONT
B
CENTE
R
SURROUND SURROUND BAC
K
SPEAKERS
OUT
IN IN
CD
DVD RECORDER
VCR
CABLE/SAT
GAME
AUDIO
SURROUND BACK
SURROUND
FRONT
SUBWOOFER
OUT
IN IN
IN
(DVD RECORDER)
(BD/DVD PLAYER)
(CABLE/SAT)
HDMI 1
HDMI 2 HDMI
3
FRONT A FRONT B CENTER
SURROUN
D
SURROUND BAC
K
S VIDEO
COMPONENT VIDEO
L
R
IN IN IN
IN
A
C IN~
OUT
IN
IN
OU
T
OU
T
IN IN IN
IN
TV MONITOR
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT
GAME
DVD PLAYER
BD/(BD/
DVD PLAYER)
(DVD RECORDER)
(CABLE/SAT)
1 2
3
DIGITAL IN
(DVD RECORDER)
(BD/DVD PLAYER
)
(TV)
(CD)
OPTICAL 1
OPTICAL 2 OPTICAL 3 COAXIAL
SUBWOOFER
Y
P
B
P
R
IN
OUT OUT
IN IN IN IN
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT
GAME
DVD PLAYER
BD/
(6-16 Ω EACH SPEAKER)
A OR B / BI-WIRE (4-16 Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER)
OUT
CENTER
IN
IN
FM ANT
AM AN
T
OPTION V
1
LOOP
EXT
DC OUT 5V
500mA MA
X
75
Ω
R
L
RR
L L
LOOP ANT
GND
VIDEO
TV
BD/DVD PLAYER / ANALOG 8CH IN
AV
(аудио/видео)
(R) (L)
выход аудио
VIDEO OUT
(видеовыход )
Плеер дисков Blu-ray/DVD
плеер
выход аудио
(R) (L)
Сетевая розетка
(переменный ток
220 – 240 В, 50 Гц)
Сетевой шнур (входит в комплект)
Телевизор
Для просмотра телевизора
с объемным звуком
необходим звуковой
стереокабель.
Для просмотра телепередач
с цифровым звуком
сделайте подключение
,
как указано на стр. 16.
VIDEO IN
(вход видео)
Задняя панель
Белый (L)
Красный (R)
Используйте при подключении
аппаратуры с разъемом
SCART с 21 контактом.
Вход питания аппарата
Разъем
Примерно 6 мм
