19
RQT9230

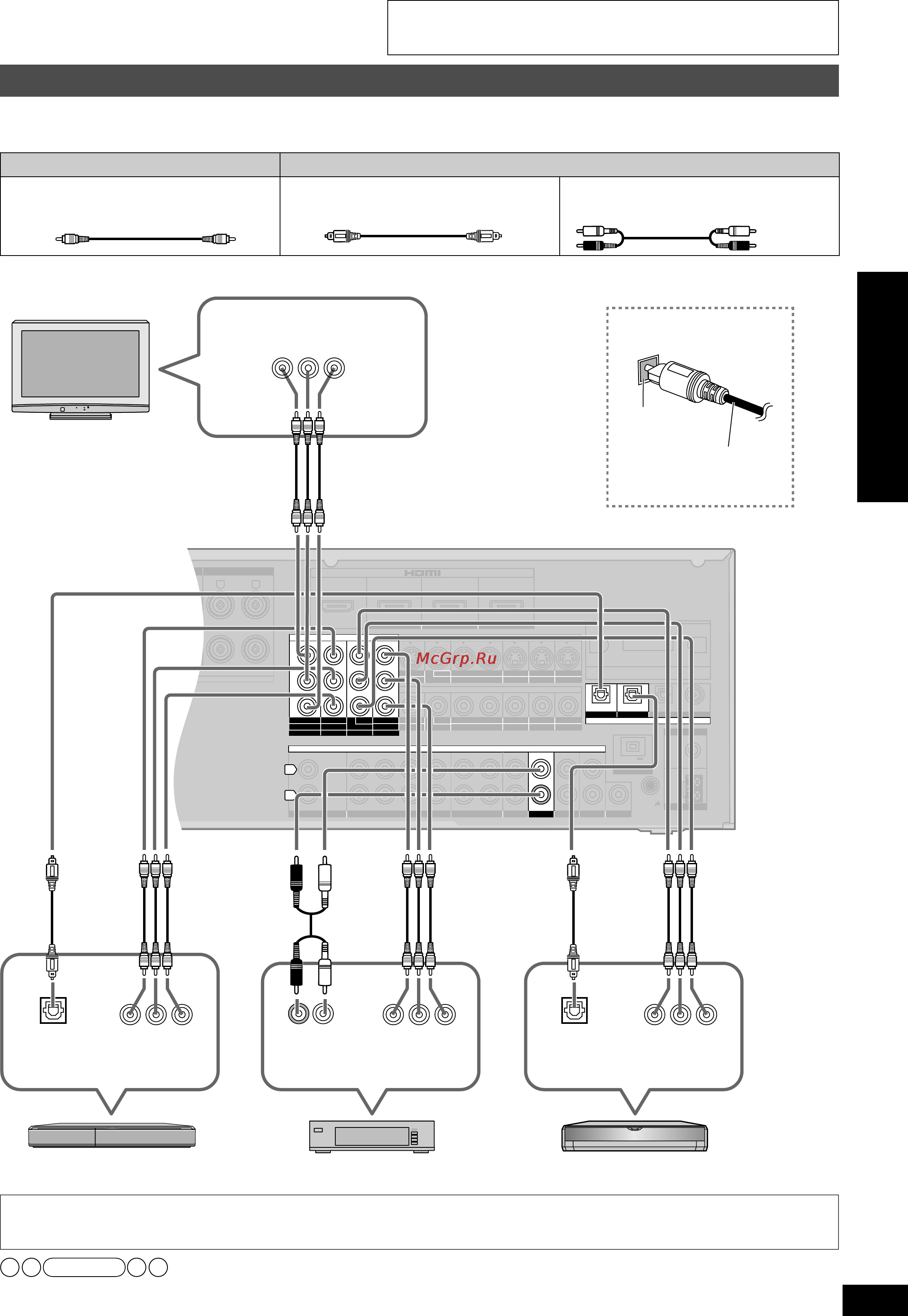

Подключение кабелей к разъемам компонентного видеосигнала и аудио
Входной видеосигнал может передаваться только через выходной разъем такого же типа.
Можно изменить настройки для разъема цифрового входа и компонентного видеосигнала 3, чтобы они соответствовали
подключаемой аппаратуре (
➔
стр. 39).
•
•
Перед выполнением любых подключений выключите всю аппаратуру.
Если не указано обратное, подключаемая аппаратура приобретается отдельно.
Для подключения аппаратуры руководствуйтесь соответствующими инструкциями по эксплуатации.
•
•
•
Для просмотра телевизионных передач с объемным звуком выполните
подключение
или
, как указано на стр. 16, в соответствии с вашей аппаратурой.
Разъемы компонентного видеосигнала позволяют добиться более точной цветопередачи, чем это возможно при
использовании разъемов раздельного видеосигнала S video (
➔
стр. 18).
Соединительный кабель
Видеокабель Аудиокабель
Соединительный кабель видео
(приобретается отдельно)
Волоконно-оптический кабель
(приобретается отдельно)
Звуковой стереокабель
(приобретается отдельно)
SURROUND SURROUND BACK
OUT
IN IN
CD
BD/DVD PLAYER / ANALOG 8CH IN DVD RECORDER
VCR
CABLE/SAT
GAME
TV
AUDIO
SURROUND BACK
SURROUND
FRONT
SUBWOOFER
OUT
IN IN
IN
(DVD RECORDER)
(BD/DVD PLAYER)
(CABLE/SAT)
HDMI
1
HDMI 2 HDMI
3
SURROUND
SURROUND BACK
S VIDEO
COMPONENT VIDEO
L
R
IN IN IN
IN
OUT
IN
IN
OUT
OU
T
IN IN IN
IN
TV MONITOR
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT
GAME
DVD PLAYER
BD/(BD/
DVD PLAYER)
(DVD RECORDER)
(CABLE/SAT)
1 2
3
(DVD RECORDER)
(BD/DVD PLAYER)
(TV)
(CD)
OPTICAL 1
OPTICAL 2 OPTICAL 3 COAXIAL
SUBWOOFER
Y
P
B
P
R
IN
OUT OUT
IN IN IN IN
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT
GAME
DVD PLAYER
BD/
(6-16 Ω EACH SPEAKER)
OUT
CENTER
IN
IN
FM ANT
AM AN
T
OPTION V
1
LOOP
EXT
DC OUT 5V
500mA MAX
75
Ω
RR
L L
LOOP ANT
GND
VIDEO
DIGITAL IN
Y PB PR
Y PB PR Y PB PRY PB PR
COMPONENT VIDEO IN
(вход компонентного
видеосигнала)
COMPONENT
VIDEO OUT
DVD рекордер
Плеер дисков Blu-ray/
DVD плеер
Кабельная приставка или
спутниковый ресивер
Задняя
панель
Телевизор
Разъемы компонентного видеосигнала
На разъемы компонентного видеосигнала (разъемы цветоразностного видеосигнала) отдельно подаются выходные сигналы красного (P
R
),
синего (P
B
), и яркости (Y). По этой причине использование этих разъемов позволяет добиться воспроизведения цветов с большей точностью.
Белый (L)
Красный (R)
Подключение волоконно-
оптического кабеля
Форма и
положение
штекера должны
соответствовать
разъему.
Не сгибать!
цифровой
выход аудио
(оптический)
COMPONENT
VIDEO OUT
COMPONENT
VIDEO OUT
цифровой
выход аудио
(оптический)
(R) (L)
выход аудио
Примечание
Подключение
Подготовка
SA-BX500-EB_EG_GN (RQT9224-B)_060608.indd 19 6/30/2008 4:42:38 PM
