Левая оверлочная игла
Правая оверлочная игла
Правая игла плоского шва
Средняя игла плоского шва
/ игла цепного шва
Лквая игла плоского шва
Примечание:
Внимание: Перед снятием игл машину
необходимо отключить от сети.
Правая
оверлочная
игла
заправлена
Игла
цепного
шва
заправлена
Левая, срадняя
и правая иглы
плоского шва
заправлены
Левая и правая
оверлочные
иглы
заправлены
Плоской стороной назад

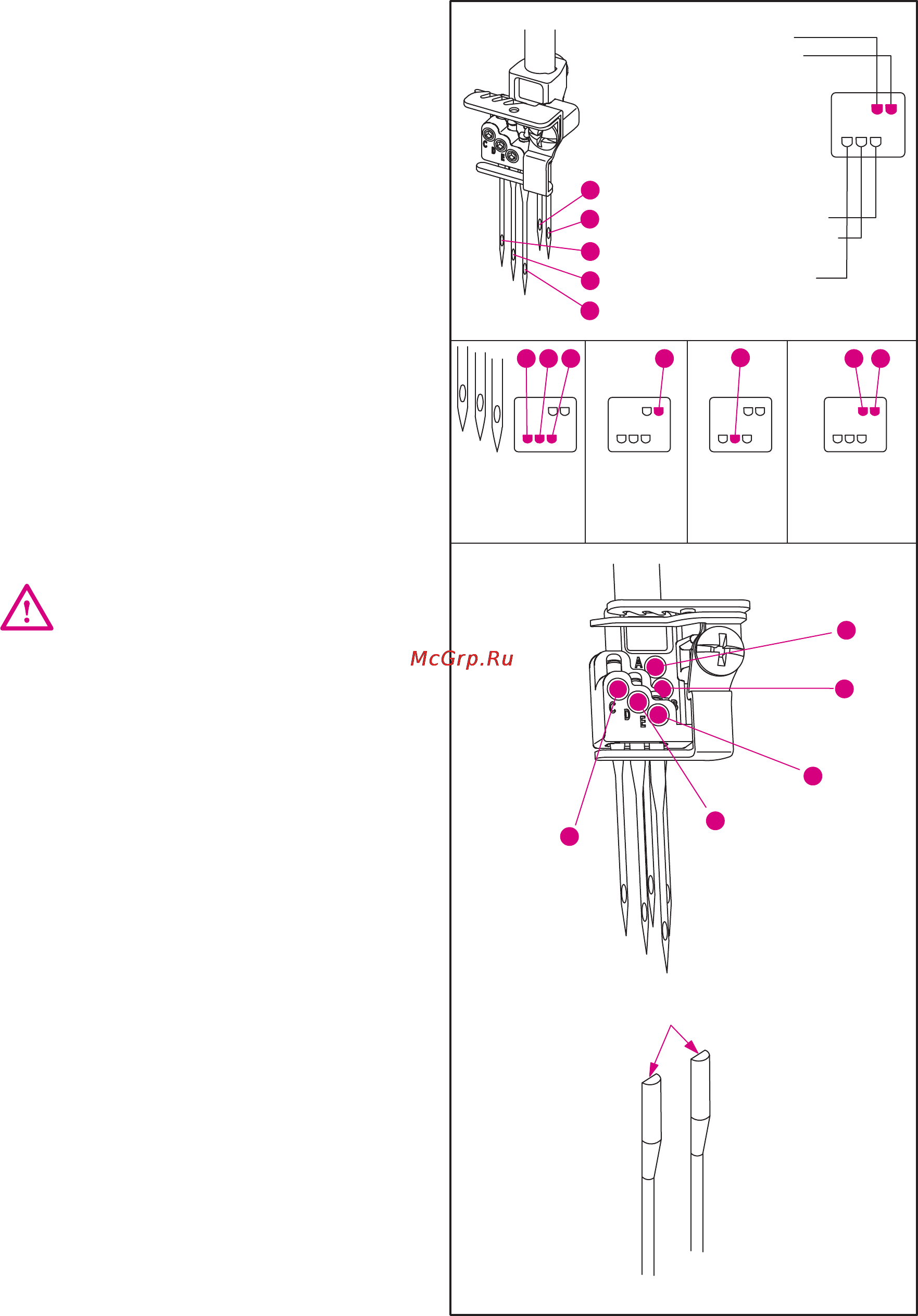

(1) Расположение игл
* В иглодержатель как показано на рисунке
можно вставить до пяти игл но для шитья
можно использовать только одну две или три
иглы.
Не пытайтесь шить четырьмя или пятью
иглами В руководстве по эксплуатации
различное расположение игл указывается на
схематическо изображение иглодержателя.
Примеры изображены на рисунке.
Примечание:
Если вставлены левая и правая оверлочные
иглы, то левая игла будет расположена немного
выше правой. Если вставлены все иглы плоского
шва, левая игла будет расположена выше
остальных игл.
*
.
1
(2) Снятие игл
10. Снятие и установка игл
*
*
*
*
Поворотом маховика на себя установите иглы в
крайнем верхнем положении
Поместите тонкий кусок материала фетр под
прижимную лапку Опустите иглы наполовинув
материал
Ослабьте маленькой отверткой но не
вынимайте винт крепления иглы
Придерживая иглы рукой поднимите
игловодитель иглы должны остаться в
материале
А. Правая оверлочная игла
В. Левая оверлочная игла
С. Левая игла плоского шва
Средняя игла плоского шва
Е Правая игла плоского шва
.
.
.
.
.
D.
.
Примечание:
После снятия иглы, которая не будет
использоваться для шитья, не забудьте затянуть
винт крепления иглы в соответствуещем
отверстии. Не затягивайте винт крепления иглы
слишком сильно, это может привести к
повреждению иглодержателя.
13
EDC
B
D
B
C
E
D
A
B
C
E
D
A
BA
