Merrylock 0115A [23/51] 4 заправка правой оверлочной иглы голубой в на иглодержателе
![Merrylock 0115A [23/51] 4 заправка правой оверлочной иглы голубой в на иглодержателе](/views2/1190287/page23/bg17.png)
10cm
(4")
3
45
6
7
8
9
10
1
2
*
10 .
*
4-12.
*
4-7.
*
8
,
.
*
9 10.
*12
10 .
*,
.
*,
.
11.
..
.

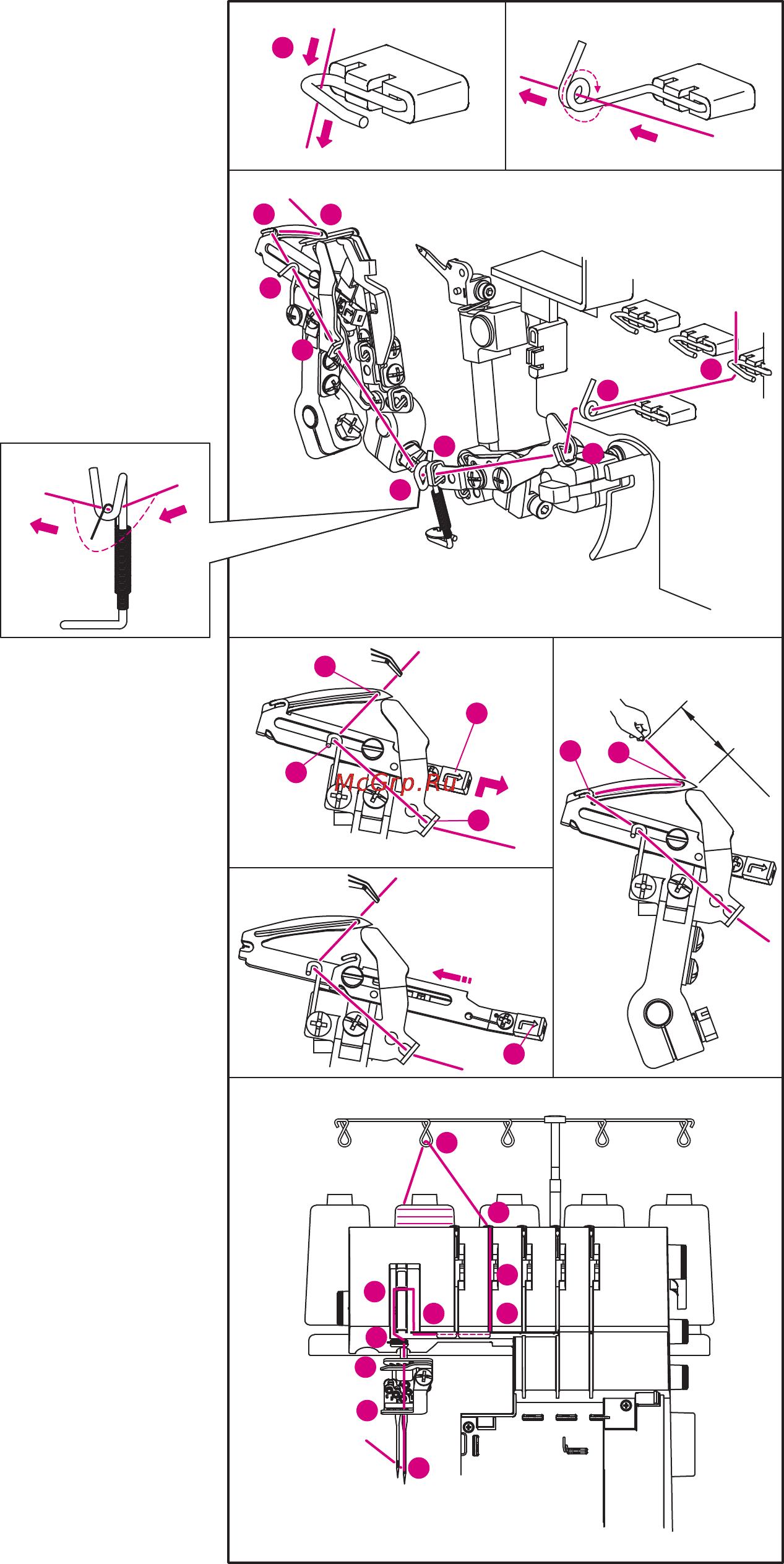

Проворачивайте маховик на себя пока
петлитель петлитель цепного стежка не
отойдет на мм от края игольной пластины
Заправьте петлитель в соответствии с красной
маркировкой на нитепритягивателях в
последовательности
Примечание:
Для облегчения заправки петлителя
воспользуйтесь пинцетом из принадлежностей.
Протяните нить пинцетом через направители
Проведите нить с через
нитенаправитель держа
нить за конец через
переднюю часть
нитенаправителя так
чтобы нить пришла под
крючко мпружины внутри
нитенапрваителя
Проведите нить с помощью пинцета через
нитенаправитель и через крючок
Заправьте нить в ушко петлителя от себя
назад оставив конец нитки см
Потяните заправщик нити А чтобы он
сдвинулся вправо
Опустите заправщик нити А чтобы он захватил
нитку и сдвинулся влево за счет встроенной
пружины Нить сама заправится в
нитенаправитель Убедитесь что заправщик
нити А находится в самом левом положении
Петлитель заправлен
(4) Заправка ПРАВОЙ ОВЕРЛОЧНОЙ ИГЛЫ
(голубой ) (В на иглодержателе)
*
1-10.
*,
.
Заправьте правую иглу в последовательности
Поднимите прижимную лапку чтобы
освободить диски регулятора натяжения нити
22
4
4
5
6
7
8
9
10
12
11
1
10
12
9
11
A
A
12
