Sven avr pro 5000 [11/22] Мал 4 клемна коробка

UKR

Настінний стабілізатор

напруги

AVR PRO LCD 8000

U вход/U выход

Вкл.

Пауза

Выкл.

* Задні панелі моделей AVR PRO LCD 5000/8000/12500 аналогічні моделі AVR PRO LCD 10000.

Модель AVR PRO LCD 5000 не має вентилятора.

4. ОПИС

a Цифровий індикатор: за умовчанням відображається

рівень вихідної напруги;

«H» – відображає на індикаторі вимикання через підвищену

напругу;

«L» – відображає на індикаторі вимикання через занизьку

напругу;

«С» – відображає спрацювання захисту від перегрівання;

Під час паузи на індикаторі відображається зворотний

відлік часу до вмикання стабілізатора

b Індикатор нормальної роботи мережі

c Індикатор «Пауза»

d Індикатор підвищеної/занизької напруги

e Кнопка вибору відображення на індикаторі вхідної (In-

put) або вихідної (Output) напруги

f Кнопка вибору затримки (6 чи 180 сек) вмикання

g Вимикач стабілізатора

h Отвори для настінного кріплення

i Клемна коробка

j Вентилятор

k Клемна колодка

l Схема підключення

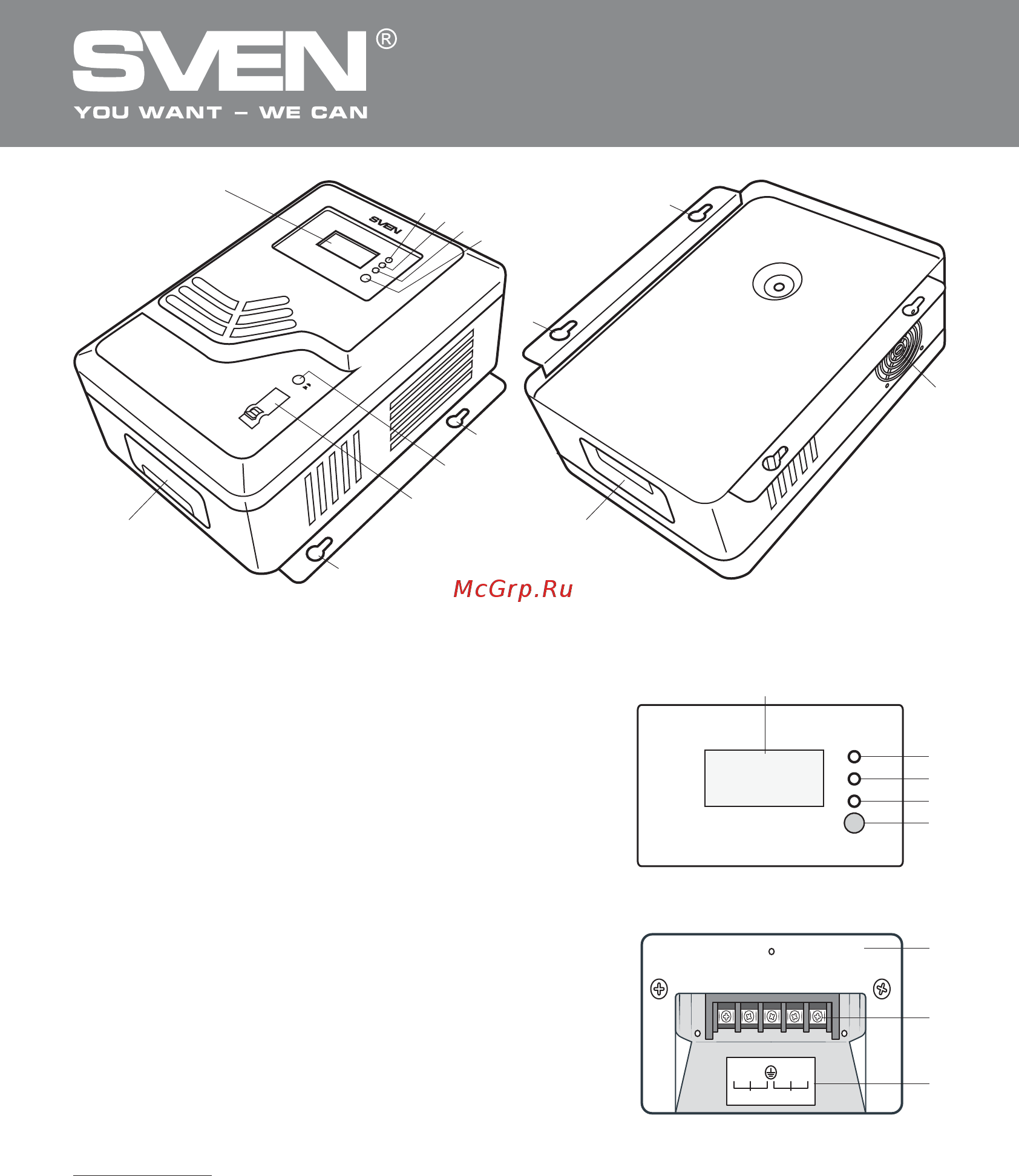

Мал. 3. Панель управління

Высокое/Низкое

Пауза

Сеть

I/O

Вход Выход

LLNN

Мал. 4. Клемна коробка

Мал. 1. Лицьова панель

Мал. 2. Задня і бічна стінки

AVR PRO LCD-10000*
