5. ПРИЗНАЧЕННЯ

Стабілізатор напруги призначено для забезпечення якісним і стабільним електроживленням

різних споживачів в умовах відхилень напруги електричної мережі від номінальної, захисту

пристроїв-споживачів від змін вхідної напруги і високочастотних перешкод та перегрівання.

Має настінне кріплення.

6. ПІДКЛЮЧЕННЯ

Важливо! Перед підключенням стабілізатора переконайтеся, що всі пристрої-спожи-

вачі, що підключені до нього, вимкнено.

• Перед підключенням стабілізатора переконайтеся, що сумарна потужність всіх споживачів

напруги нижча за потужність стабілізатора. Також, враховуючи пускові навантаження і фактор

потужності споживачів, потрібно брати запас по потужності з коефіцієнтом 1,2–1,5, а для

таких пристроїв як кондиціонери, холодильники та інші електродвигуни — 1,5–2 рази.

Увага! При виборі стабілізатора необхідно знати про те, що при зменшенні вхідної на-

пруги збільшується величина вхідного струму, а отже, зменшується й максимальна

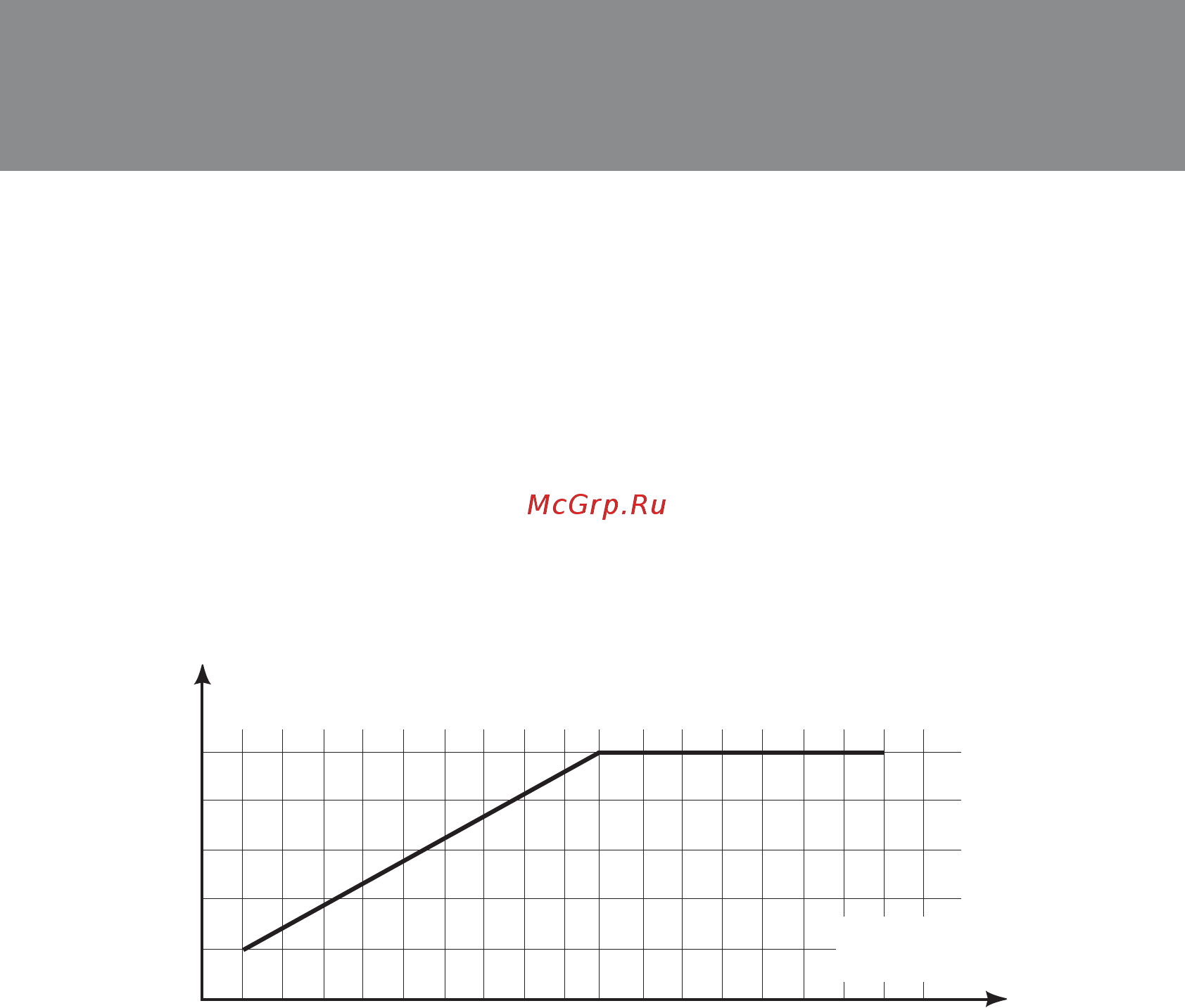

потужність автоматичного регулятора напруги! Цю залежність схематично показано

на графіку:

Примітка. Потрібно строго дотримуватися цієї залежності. У випадку недотримання

зазначеної умови право на гарантійний ремонт втрачається!

• Підключати лише до вимкненого стабілізатора. Для цього необхідно відкрити клемну

коробку i і за допомогою відповідних кабелів (у комплект не входять) підключити до клем k

стабілізатора відповідне навантаження, а потім підключити сам стабілізатор до мережі 220 В

згідно зі схемою l на мал. 4.

Пам’ятайте! Підключення стабілізаторів AVR PRO LCD повинні здійснювати лише фа-

хівці-електрики.

• Увімкніть стабілізатор вимикачем g. І тільки після цього вмикайте підключені пристрої-

споживачі.

• У разі коректної роботи засвітиться індикатор «Сеть» (Мережа) b, індикатор a відобража-

тиме напругу на виході стабілізатора, тобто вихідну напругу.

• Якщо напруга мережі виходить за межі стабілізації (нижній поріг 133 В, верхній поріг 268 В),

горить індикатор d, стабілізатор автоматично вимикає навантаження, а на індикаторі a ві-

дображається «L»

чи «H».
