5. НАЗНАЧЕНИЕ

Стабилизатор напряжения предназначен для обеспечения качественным и стабильным

электропитанием разных потребителей в условиях отклонений напряжения электросети от

номинального, защиты устройств-потребителей от изменений входного напряжения и высо-

кочастотных помех и перегрева. Имеет настенное крепление.

6. ПОДКЛЮЧЕНИЕ

Важно! Перед подключением стабилизатора убедитесь, что все устройства-потреби-

тели, которые подключены к нему, выключены.

• Перед подключением стабилизатора убедитесь, что суммарная мощность всех потреби-

телей напряжения ниже мощности стабилизатора. Учитывая пусковые нагрузки и фактор

мощности потребителей, нужно брать запас по мощности с коэффициентом 1,2–1,5, а для

таких устройств как кондиционеры, холодильники и т. п. — 1,5–2 раза.

Внимание! При выборе стабилизатора необходимо знать о том, что при уменьшении

входного напряжения увеличивается величина входного тока, следовательно, умень-

шается и максимальная мощность автоматического регулятора напряжения! Эта за-

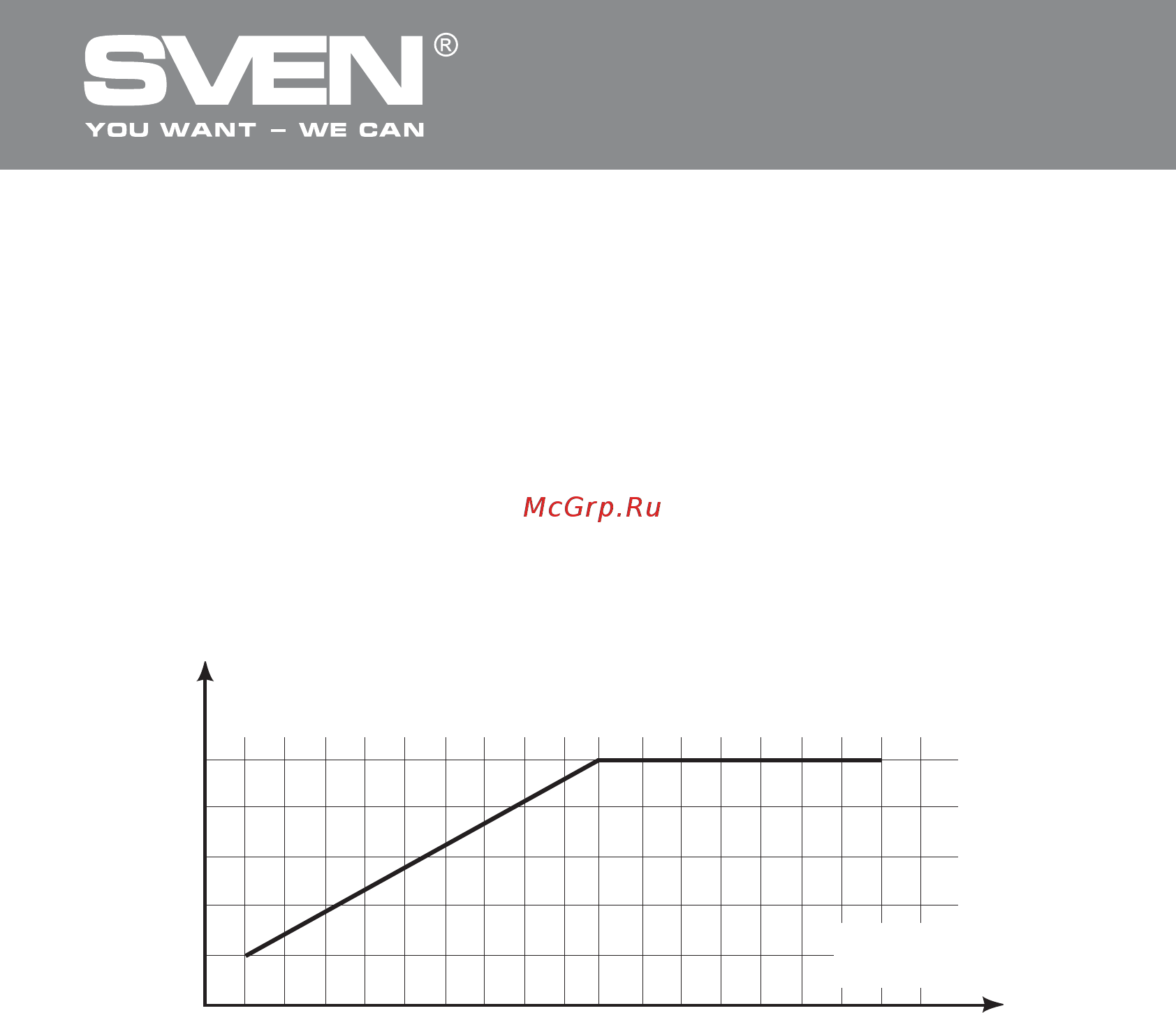

висимость схематически показана на графике:

Примечание. Строго придерживайтесь этой зависимости. В случае несоблюдения

указанного условия Вы теряете право на гарантийный ремонт!

• Подключение производить только к выключенному стабилизатору. Для этого необходимо

открыть клеммную коробку i и при помощи соответствующих кабелей (в комплект не вхо-

дят) подключить к клеммам k стабилизатора соответствующую нагрузку, а затем подклю-

чить сам стабилизатор к сети 220 В согласно схеме l на рис. 4.

Помните! Подключение стабилизаторов AVR PRO LCD должны осуществлять только

специалисты-электрики.

• Включите стабилизатор выключателем g. И только после этого включайте подключен

ные устройства-потребители.

• В случае корректной работы засветится индикатор «Сеть» b, индикатор a будет отобра-

жать напряжение на выходе стабилизатора, т. е. выходное напряжение.

• При выходе напряжения сети за пределы стабилизации (нижний порог 133 В, верхний по-

рог 268 В) горит индикатор d, стабилизатор автоматически отключает нагрузку, а на инди-

каторе a отображается «L» или «H».

140 150 160 170 180 187 200 210 220 230 240 250 260 2700

100

100 110 120 130

выходная мощность,

% от номинальной

входное

напряжение, В
