ДОСТУП В ПОЛОСТЬ ПОДСТАВКИ GEN 5

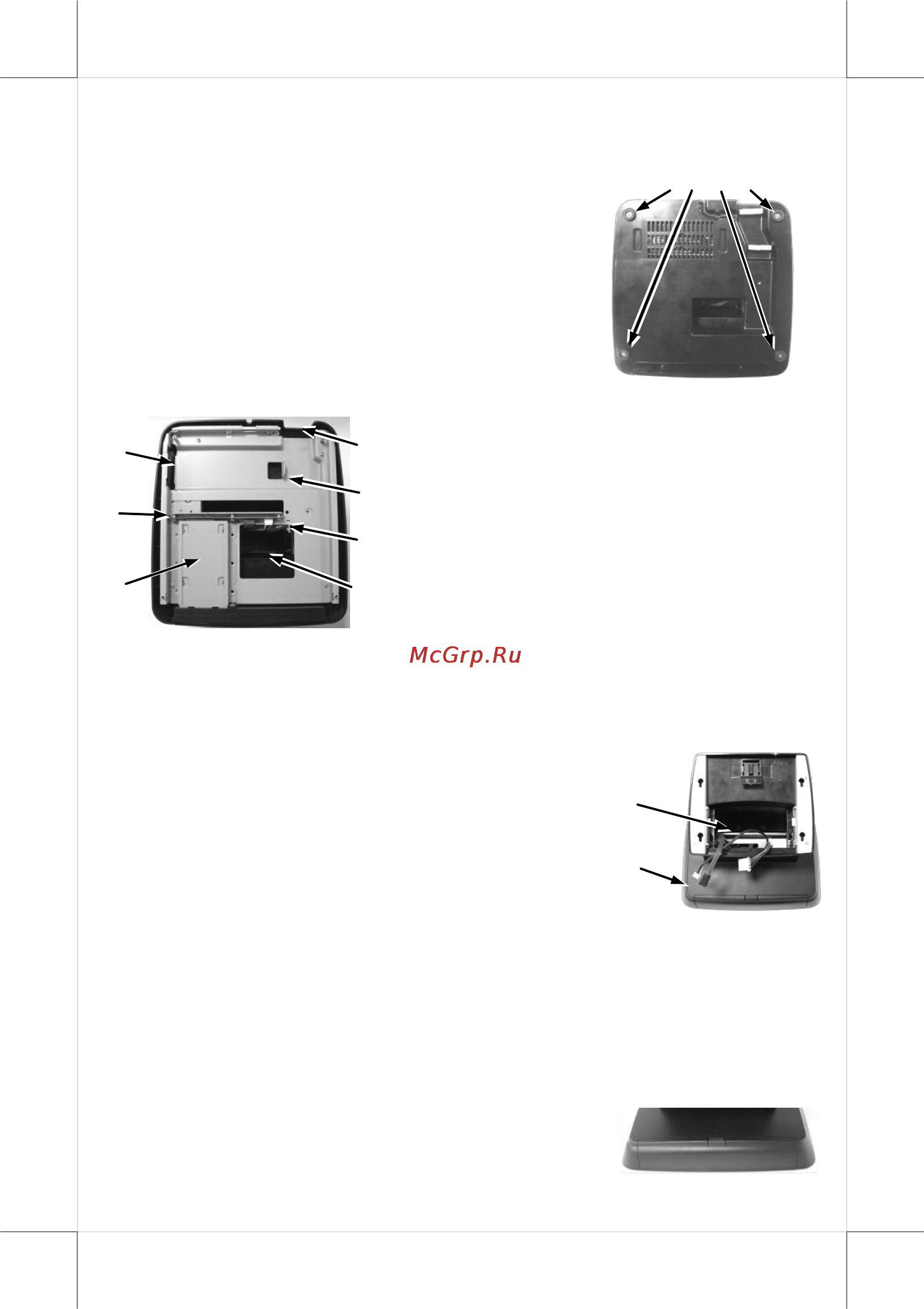

Переверните регулируемую подставку ножками

вверх и отвинтите крепежные винты с

резиновыми накладками, удерживающие

основание подставки (см. рисунок справа).

На нижнем рисунке показано содержимое

полости подставки. Справа от него – обозначение

содержимого. В зависимости от варианта

подставки конструкция полости может

отличаться.

ПРОПУСК КАБЕЛЕЙ ЧЕРЕЗ ПОДСТАВКУ GEN 5

Пропустите все ка-

бели, которые необ-

ходимо подключить к

основному блоку (за

исключением тех, ко-

торые предназначены

для подключения к

встроенным устройствам) через переднюю часть внутри подставки.

Удостоверьтесь, что во время работы вы не повредили ни один кабель.

Затем поверните регулируемую подставку обратно в нормальное

положение и выведите все кабели через нижний край для закрепления

основного блока, легкости и удобства последующей работы.

ПЕРЕДНЯЯ КРЫШКА ПОДСТАВКИ GEN 5

Пожалуйста, помните, что передняя крышка

подставки Gen 5 сделана для легкости доступа к

HDD в подставке (опция). Не отрывайте ее.

Крепежные винты

Низ подставки

1. Выход кабелей

3. Крепеж опциональных кабелей HDD

2. Упор для UPS батареи

4. Пропуск кабелей к основному блоку

5. Крепление конца батареи UPS

7. Скобы крепления опцион. HDD

6. Переходное шасси для опцион. HDD

Внутри полости подставки

Кабели − через переднюю часть

Этот конец – с основным блоком
