Posiflex KS – 6715 [14/24] Креплением сбоку

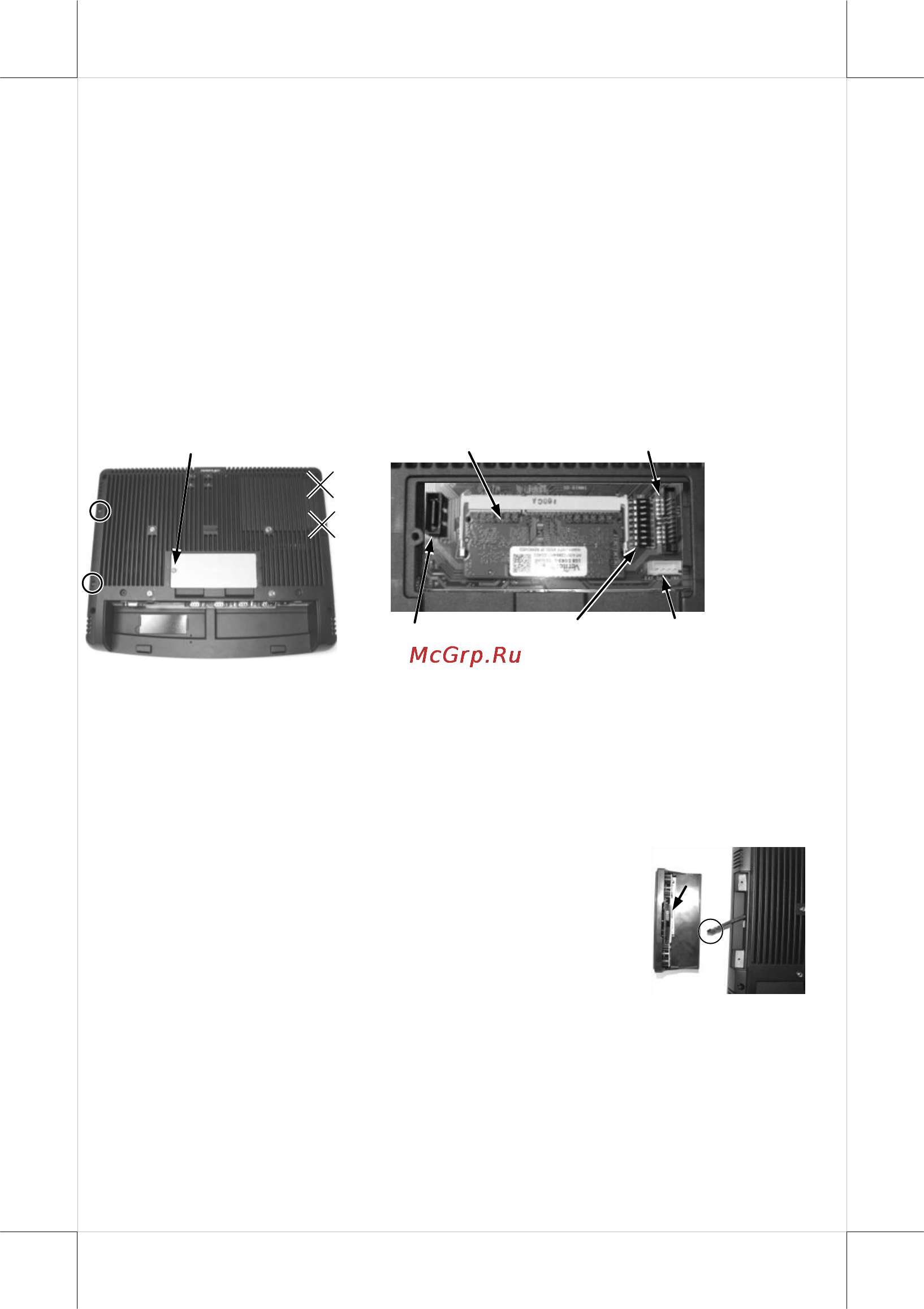

ПОДГОТОВКА ОСНОВНОГО УСТРОЙСТВА

На обратной стороне основного блока есть сервисное окно. Отсоедините

винт, крепящий сервисное окно; за окном расположены DDR3 SODIMM,

информационный и питающий разъемы 2

го

HDD, несколько перемычек и

зарезервированный порт LPT. Пожалуйста, обратите внимание, что

только квалифицированные специалисты дилерского центра могут

изменять данные настройки, сверившись с информацией от Posiflex; вид

и содержание сервисного окна могут быть изменены без уведомления с

течением времени. Опциональный кабель-переходник LPT должен быть

подключен к разъему как отмечено стрелками на рисунке внизу.

Проведите кабель-переходник через нижнюю часть пластины сервисного

окна для подключения обычного кабеля для параллельного устройства.

Пожалуйста, обратите внимание на 2 креста на верхнем правом углу

задней панели, которые указывают на 2 винта крышки полости для HDD,

где по умолчанию располагается SATA HDD или SSD (опция).

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ С

КРЕПЛЕНИЕМ СБОКУ

Для закрепления дополнительного оборудования

выкрутите два винта на правой боковой стенке

моноблока и снимите крышку. Выньте кабель,

расположенный внутри этой крышки, как показано на

картинке справа, и подключите его к разъему внутри

блока дополнительного оборудования как обозначено

стрелкой на этой же картинке. Аккуратно поместите

лишнюю часть длины кабеля обратно в отверстие и винтами прикрутите

дополнительное оборудование на место, ранее занимаемое крышкой.

Пожалуйста, сохраните крышку на случай возможного последующего

демонтажа данного оборудования.

Винт крепления сервисного

окна

DDR3 SODIMM

Перемычки

Разъем LPT

ой

SATA HDD

пит. разъем

ой

SATA HDD

инф. разъем
