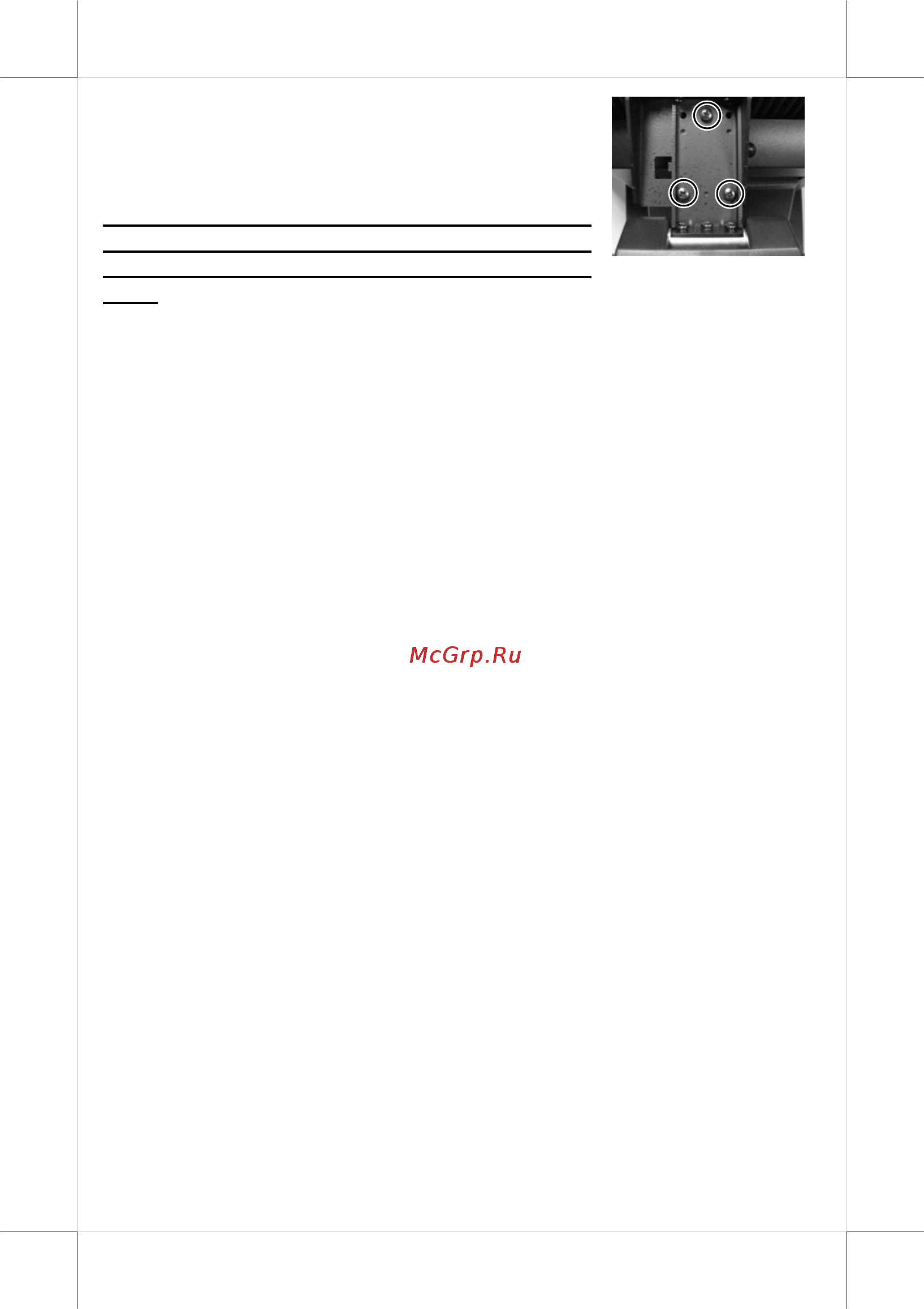

Затем подключите VGA-кабель к порту LM VGA

и проложите VGA кабель через кабельный выход

в подставке к системным портам VGA.

ВНИМАНИЕ: Когда устройство серии KS-6715

оборудовано вторым 15” монитором серии LM-

80X5 блок питания должен быть заменен на

80Вт.

ПОДКЛЮЧЕНИЕ ДЕНЕЖНОГО ЯЩИКА (ОПЦИЯ)

Коннектор RJ11 на плате ввода/вывода моделей серии KS-6715 может

быть использован для подключения наиболее распространенных

денежных ящиков, представленных на рынке. Тем не менее, мы

рекомендуем использовать модели Posiflex CR-2200, CR-2210, CR-3100,

CR-4000, CR-4100, или CR-6310 для наилучшей совместимости при

работе с механизмом открывания и отслеживанием статуса открытия /

закрытия денежного ящика.

Используйте кабель, поставляемый с денежным ящиком, для

подключения к порту CR. Этот кабель имеет 6-контактный штекер на

одном конце и 8-контактный штекер на другом конце: 8-контактный

штекер должен быть вставлен в разъем "signal" на денежном ящике, 6-

контактный штекер должен быть вставлен в разъем с маркировкой "CR",

расположенный в основной области подключения на устройстве.

Пользователь также может приобрести дополнительный кабель

управления денежным ящиком «2-в-1» для контроля 2 денежных ящиков

через 1 порт. Такой кабель имеет 6-контактный штекер на одном конце и

два 8-контактных штекера на другом конце: 6-контактный штекер

должен быть вставлен в разъем с маркировкой "CR", расположенный в

основной области подключения на устройстве, а каждый из двух 8-

контактных штекеров должен быть вставлен в разъем "signal cable from

POS printer" на задней части денежных ящиков.

ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ

Для того, чтобы терминал был готов к эксплуатации, пожалуйста,

подключите все необходимые кабели в соответствующие разъемы.

Пожалуйста, убедитесь, что каждый разъем подключен к

соответствующему порту и правильно ориентирован. На повреждения,

вызванные неправильным соединением или неверным

расположением разъемов, гарантия не распространятся!

Некоторые разъемы, такие как LAN или CR, должны быть аккуратно

вставлены в соответствующие разъемы до характерного щелчка.
