TELEOFIS RTU968 EnLogic [6/7] Изменение адресов счётчиков в проекте

Если к контроллеру подключены счётчики другой модификации (Меркурий 230, 233, 234,

236), или счётчики имеют другие адреса, необходимо исправить конфигурацию, приведя в

соответствие адрес и модификацию подключённого счётчика. Если отличается только адрес,

можно изменить его напрямую в счётчике. (Действие описано у производителя счётчиков.)

Изменение адресов счётчиков в проекте:

1. Откройте конфигурацию.

2. В группе «Меркурий» найдите счётчик «Меркурий 234». Выделите его мышкой.

3. В правой части окна вы увидите таблицу Свойства объекта, в которой есть поле

Адрес. По умолчанию поле имеет значение «1».

4. Измените его на действительный адрес подключённого счётчика.

5. Если к RTU 968 EnLogic вместо счётчика Меркурий 234 (по умолчанию в проекте)

подключён Меркурий 230, находим в той же таблице поле Модификация.

6. Измените модификацию с 234 на 230. В данном поле допустимы значения 230, 233,

234, 236.

7. После внесения изменений сохраните конфигурацию и загрузите в RTU 968 EnLogic.

8. Действия по сохранению и загрузке конфигурации аналогичны описанным выше, в

примере с изменением IP-адреса.

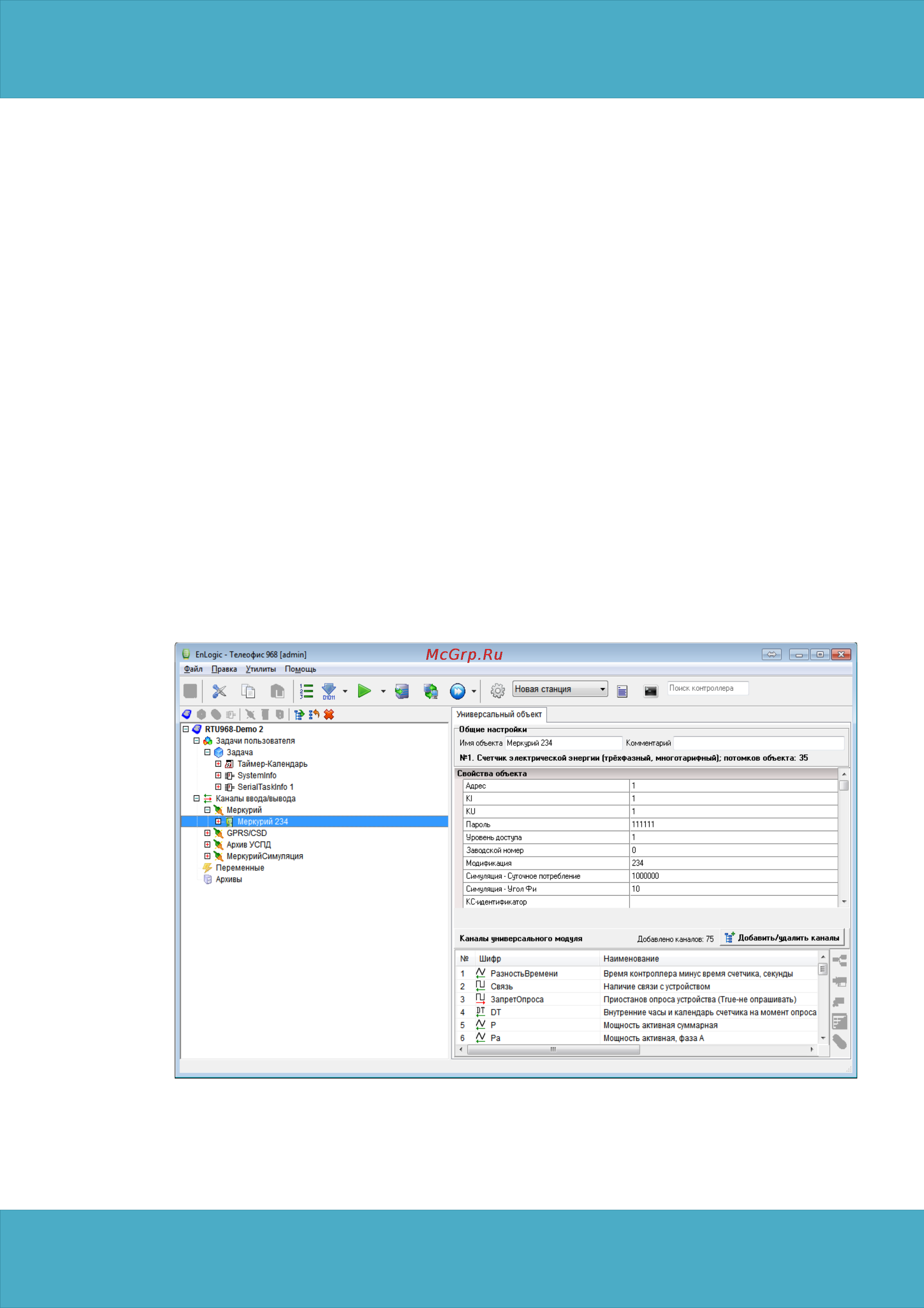

Рис.7
