11

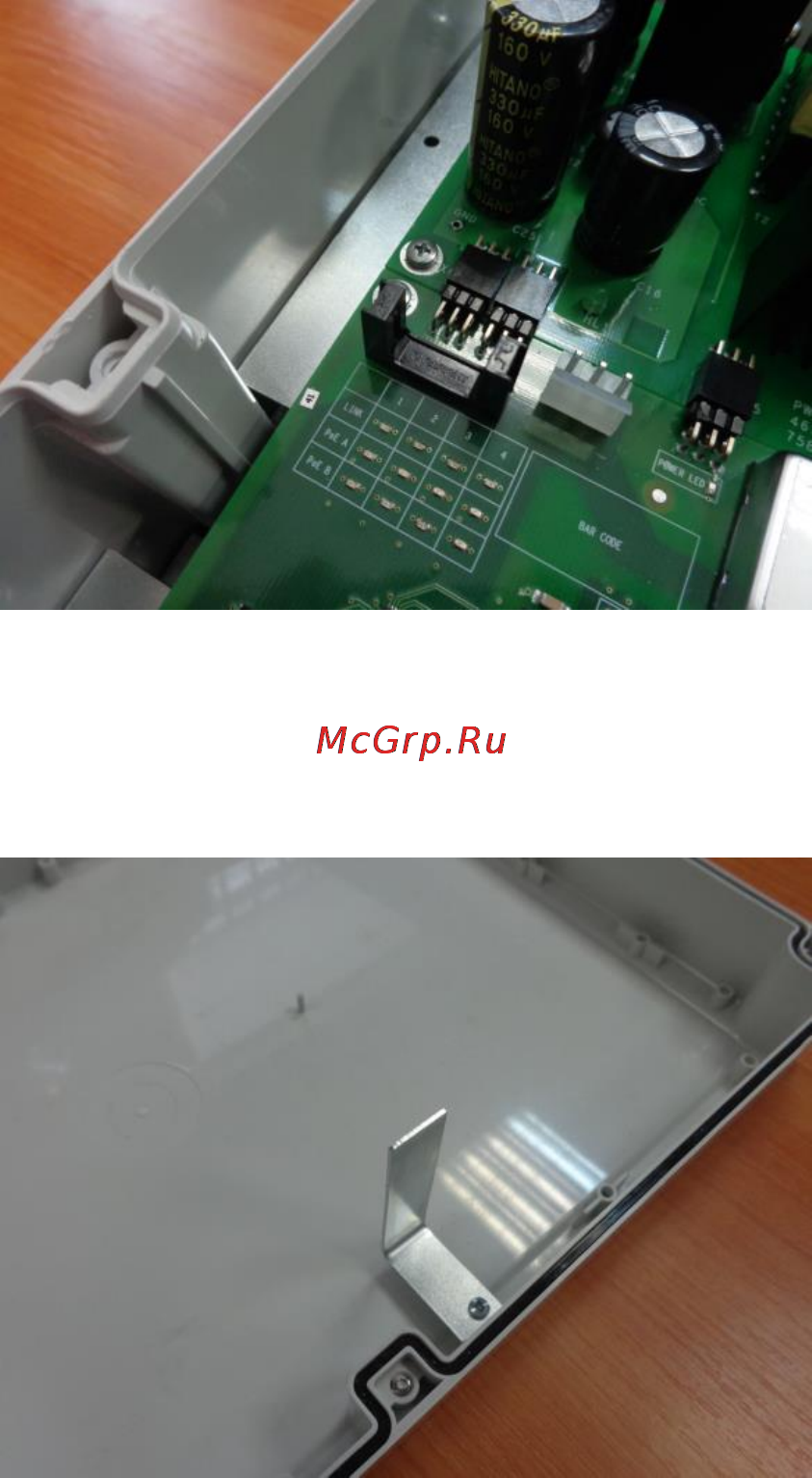

Рис. 2.5-1. Датчика вскрытия на плате
Рис. 2.5-2. Шторка датчика вскрытия на крышке блока
ВАЖНО! Убедитесь, что Вы правильно ориентируете крышку блока,
когда его закрываете. Шторка должна попадать между усиков датчика
вскрытия.
2.6. Грозозащита
Коммутатор PSW-2G+ имеет встроенные модули грозозащиты,
которые обеспечивают защиту от синфазных и дифференциальных
электромагнитных помех для Ethernet портов и цепей питания от сети
~220 В.
Коммутаторы устойчивы к микросекундным импульсным помехам
большой энергии по ГОСТ Р 51317.4.5 со степенью жесткости
согласно таблице 2.6-1 при критерии качества функционирования B.
Коммутаторы устойчивы к динамическим изменениям напряжения
сети электропитания переменного тока по ГОСТ Р 51317.4.11 согласно
таблице 2.6-2 при критерии качества функционирования B.
