21
видеокамеры одним кабелем, что радикально снижает трудоемкость
установки системы.
Ethernet кабель заводится через гермоввод в блок, кремпируется и
подключается к портам FE. Для удобства кремпирования допускается
снятие гермоввода с блока с последующей установкой обратно в
исходное состояние. Не используемые гермовводы обязательно
заглушить.
1
8
5
4
3
2
6
7
бело-зеленый
зеленый
бело- оранжевый
синий
бело-синий
оранжевый
бело-коричневый
коричневый
RJ-45
1
8
5
4
3
2
6
7
RJ-45
бело - зеленый
зеленый
бело - оранжевый
синий
бело -синий
оранжевый
бело -коричневый
коричневый
1
8
RJ-45

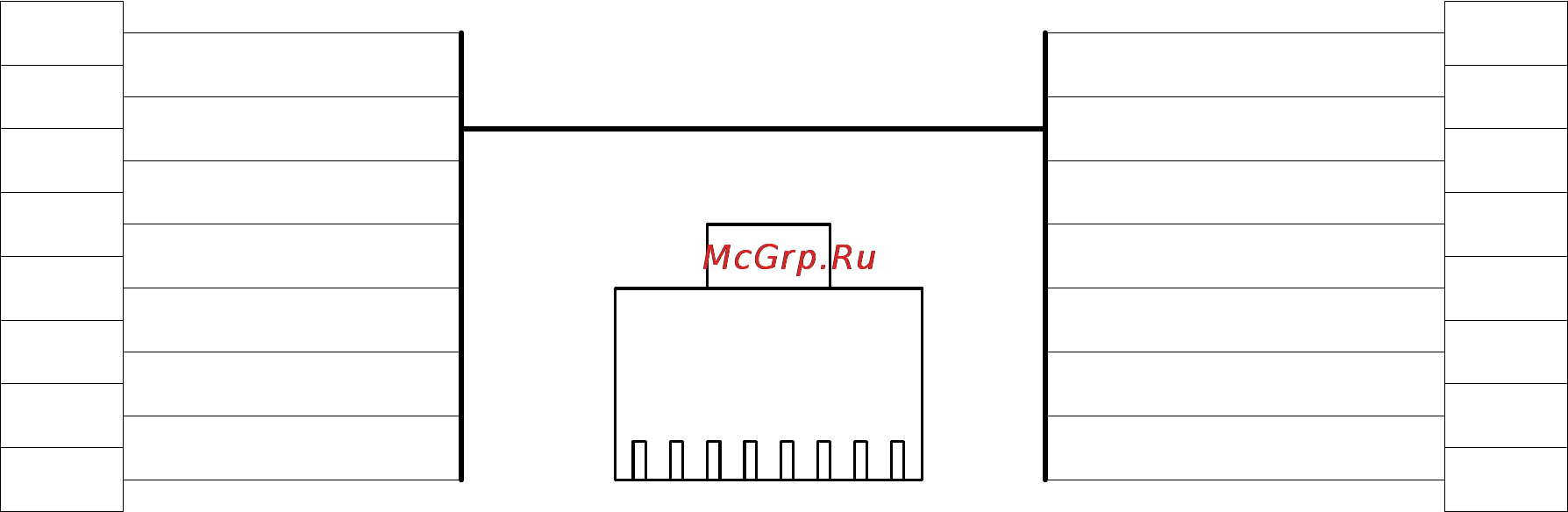

Рис. 6.4. Разделка кабеля.
