8
2.2. Расположение элементов
Разъем питания
220VAC
Предохранитель
250VAC, 3,15А
Винт
заземления
Кнопка
Default
Кнопка
Reset
Индикатор
Default
Индикатор
CPU
Датчик
вскрытия
Индикаторы
LINK И PoE
Индикатор
наличия
питания 54В
Индикаторы
наличия
питания 3.3В
Порт FE#1
Порт GE#1
Индикаторы
LINK для SFP
Порт FE#2
Порт FE#3
Порт FE#4
Порт GE#2

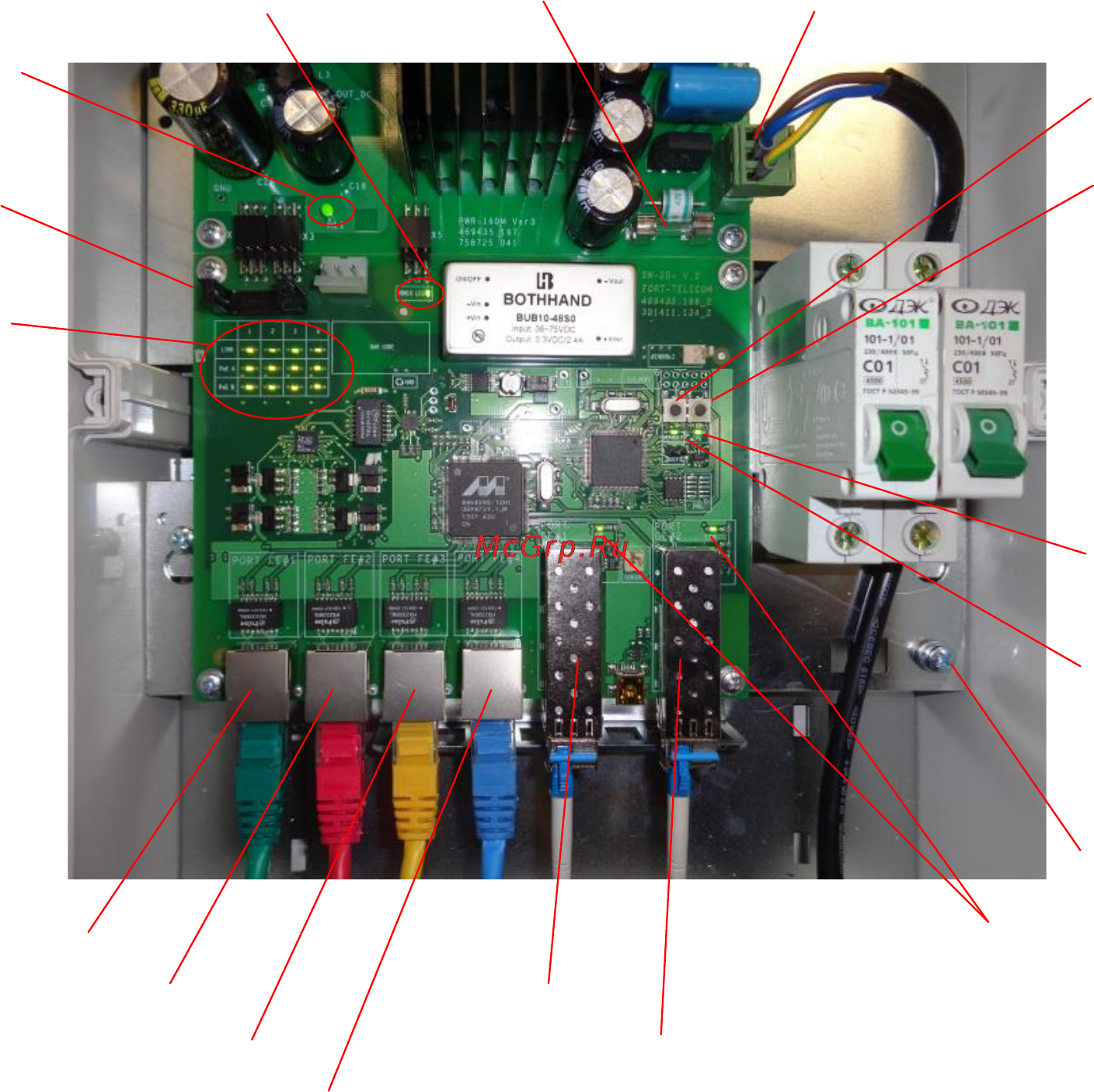

Рис. 2.2. Расположение элементов PSW -2G+
При нормальной работе процессора индикатор «CPU» должен
прерывисто светиться с периодом 2 сек. (1 сек. – вкл., 1 сек. – выкл.)
Индикатор «DEFAULT» горит, когда устройство находится на
заводских установках (IP 192.168.0.1).
2.3. Питание по PoE
Коммутатор PSW-2G+ поддерживает питание по технологии двойного
PoE+ (IEEE 802.3at), благодаря чему стало возможно запитать любую
PoE-видеокамеру по обычному Ethernet кабелю. Реализуется это
следующим образом. По парам проводов 1,2 и 3,6 (вариант А)
передается 30Вт и по парам 4,5 и 7,8 (Вариант В) передается также
30Вт. В итоге, в нагрузку поступает 60Вт. Такая схема питания
