9
поддерживается энергоемкими устройствами. Например, уличными
PTZ-видеокамерами с заявленной мощностью 60Вт.
Поскольку стандарт PoE+ обратно совместим с обычным PoE, то
коммутатор запитает любую видеокамеру стандарта IEEE802.3af с
потреблением до 15Вт.
Если Вы используете термокожухи TFortis TH, то необходимо
установить питание по варианту «В» в режим Passive PoE через WEB
интерфейс на вкладке Port Settings. В этом случае видеокамера
запитается по варианту «А», а термокожух по варианту «В».
PoE+ «А» (30W)
PoE+ «В» (30W)
30W+30W=60W
PSW-2G+
30Вт
PoE+ «А» (30W)
PoE «А» (15W)
Passive PoE «В» (15W)
15W+15W=30W

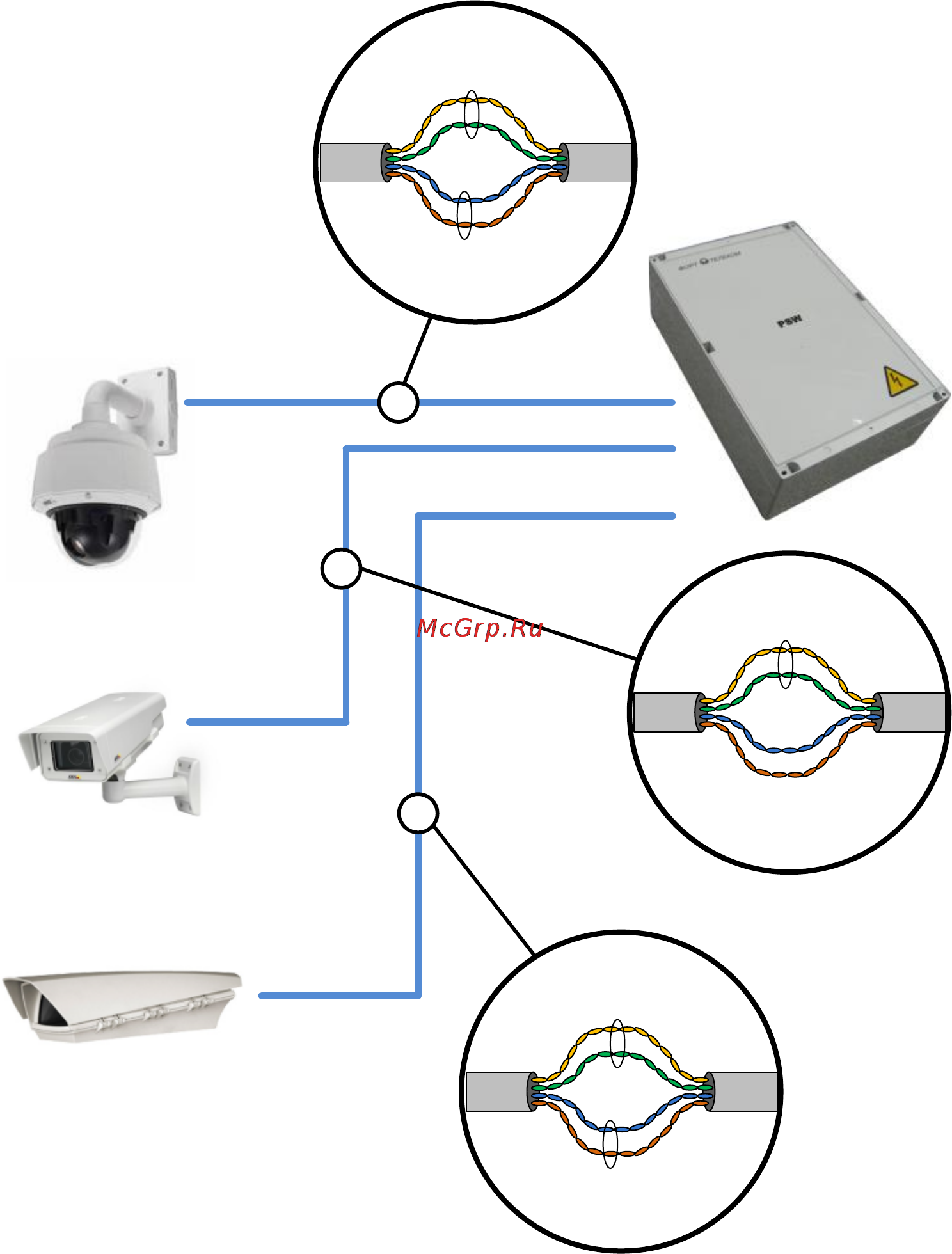

Рис. 2.3. Схема питания по PoE для разных случаев
