5.3.15 Настройка Port Based VLAN (VLAN на базе порта)

VLAN → Port Based

Port Based VLAN является простейшим механизмом организации

виртуальных сетей, разграничивая доступ на уровне коммутацонной матрицы

коммутатора. Port Based VLAN не использует тегирование пакетов. Каждый

отдельный порт может входить только в один VLAN.

VLAN на базе порта настраивается следующим образом:

1. Разрешить работу Port Base VLAN.

2. Установить галочки в соответствующих ячейках коммутационной

матрицы.

3. Применить настройки (Apply)

Пример.

Необходимо настроить 2 виртуальные сети: VLAN1 – порты 1 и 2, VLAN2 –

порты 3 и 4. Расставляем галочки как показано на рисунке

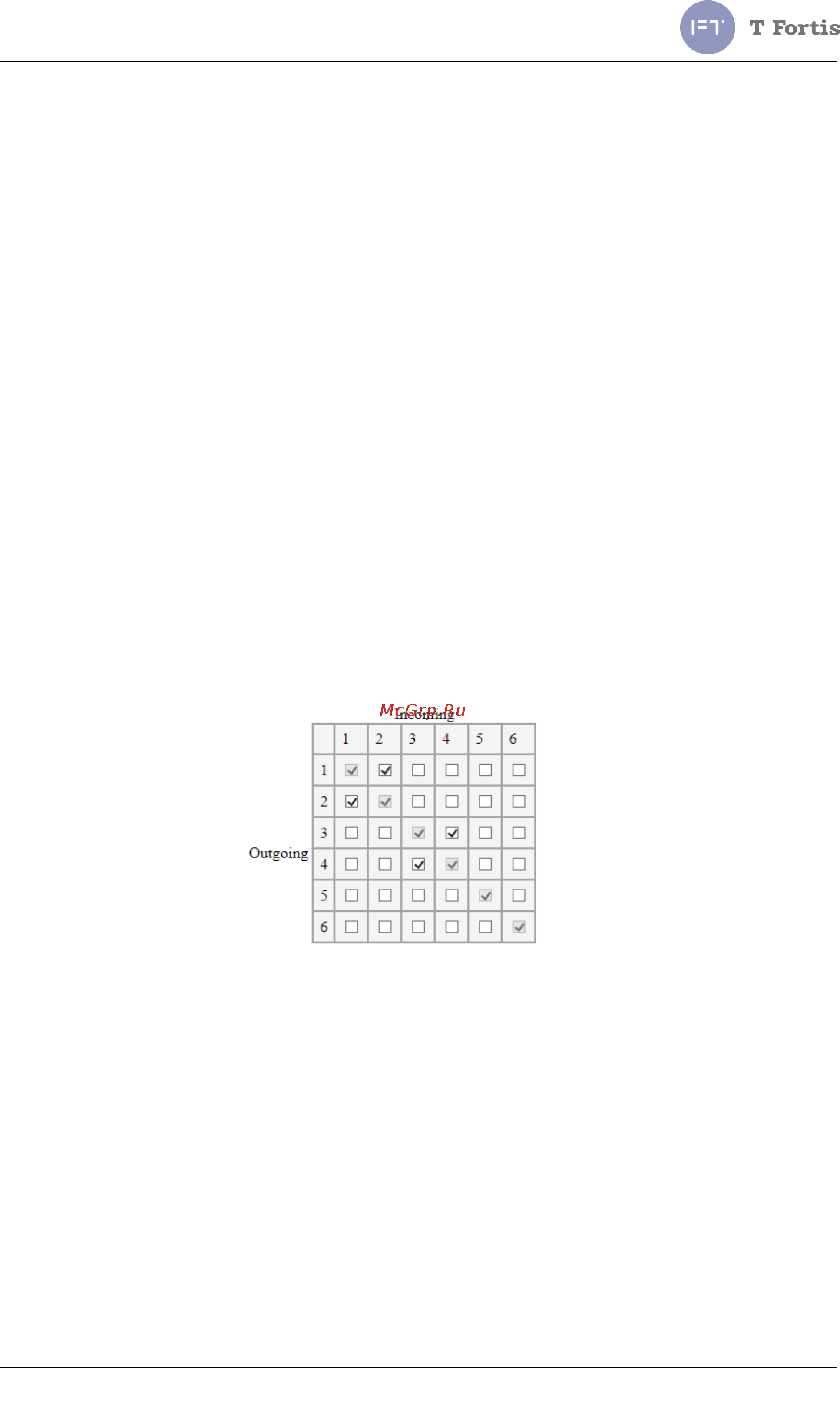

Рис. 5.3.15.1 Пример настройки Port Based VLAN
