Если стоит Disable, то изменение состояние входа не будет вызывать

генерацию событий.

• Alarm State - состояние входа, которое считается аварийным( Open -

разомкнутое состояние, Short - замкнутое состояние, Any Change –

событие генерируется при любом изменении входа).

• Current State - текущее состояние входа.

5.3.31.2 Релейные выходы

Special Function → Inputs/Outputs

Плата расширения может иметь 1 или 2 релейных выхода

Обратите внимание: релейный выход платы PLC-02 низкоточный,

для подключения мощной нагрузки используйте внешние релейные

элементы.

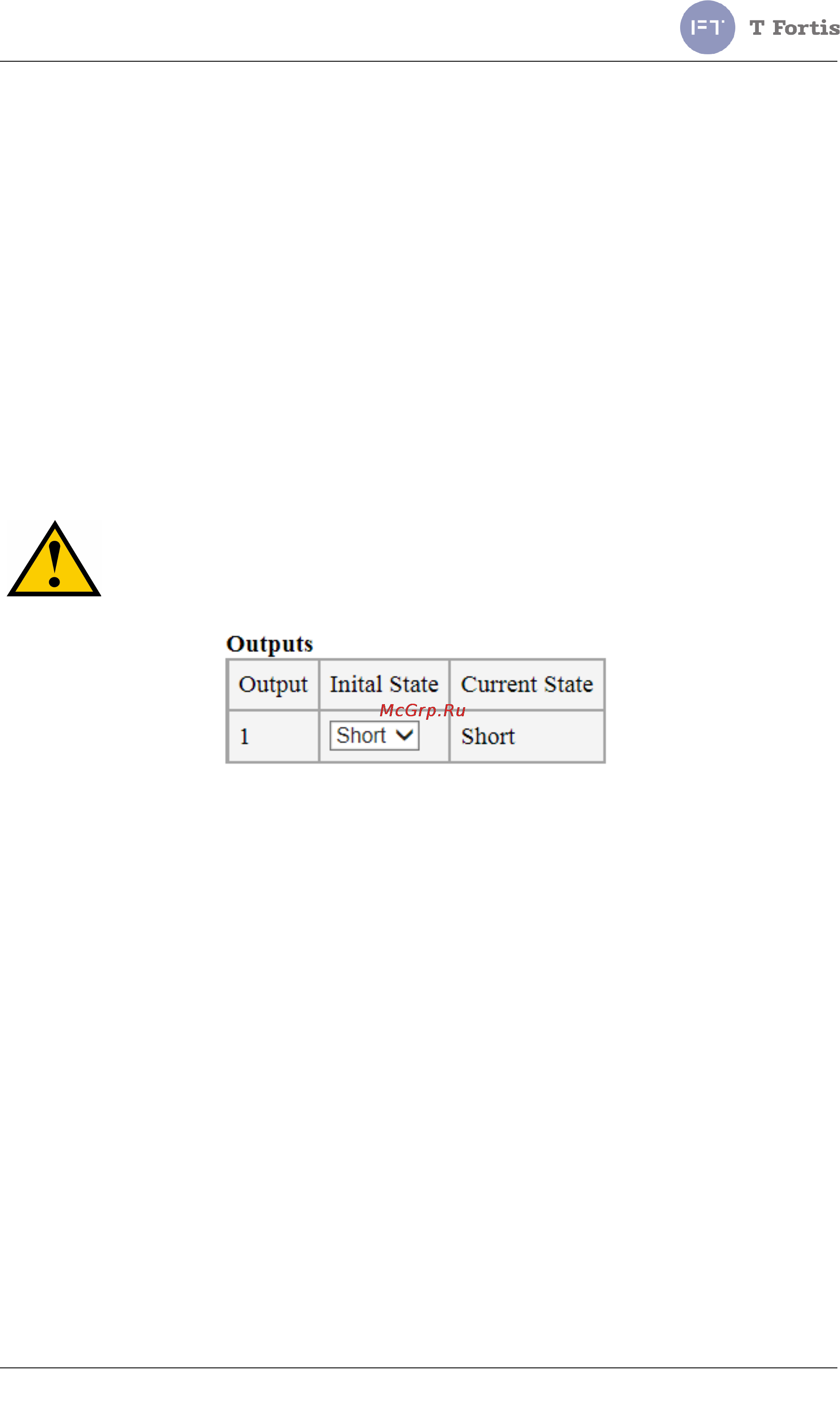

Рис. 5.3.31.2 Настройка релейного выхода

Для каждого выхода можно настроить начальное состояние (Initial State), т. е.

то состояние выхода, которое будет после включения коммутатора.

5.3.31.3 Логика

Special Function → Inputs/Outputs

Коммутатор может работать как простейший логический контроллер.

При срабатывании входов, можно настроить поведение выхода.

Event – событие при котором срабатывает условие. Галочками устанавливается

список событий, влияющих на выход. Если выполняется хотя бы одно из

выбранных событий (действует правило логического «ИЛИ»), то выход реле

переводится в состояние Action. Если ни одно из событий не произошло, то

выход находится в инверсном состоянии.
