Состояние Action может быть:

• Open - выходы реле разомкнуты

• Short - выходы реле замкнуты

• Impulse - выходы реле изменяют своё состояние на инверсное на 10

секунд, затем переключаются обратно в начальное состояние.

Рассмотрим пример:

При замыкании входов Sensor 1 и Input 1 возникает событие.

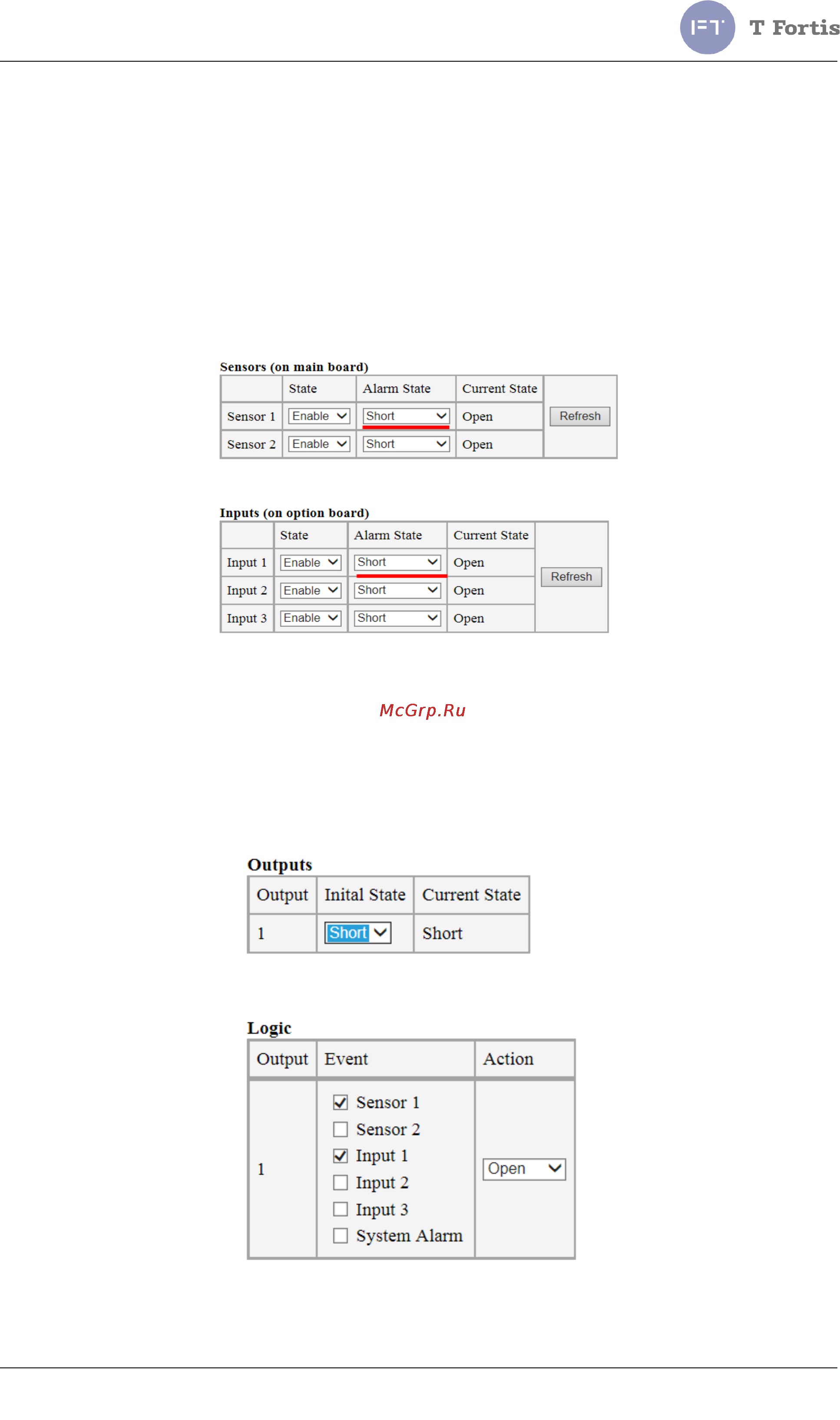

Рис. 5.3.31.3 Настройка логики

Необходимо, чтобы реле, которое в нормальном режиме замкнуто —

разомкнулось при событии. Устанавливаем Initial State в Short (замкнуто)

и выбираем источники событий (Sensor 1 и Input 1), а также состояние выхода

(Action)

Рис. 5.3.31.4 Настройка логики
