TFortis PSW-2G2F+UPS [73/112] Выход rs485

5.3.31.4 Выход RS485

Special Function → RS-485

Плата расширения имеет встроенный выход RS485, предназначенный для

подключения дополнительных устройств по интерфейсу RS485. В данный

момент поддерживается подключение только приборов учета. Перед

подключением удаленного устройства, необходимо произвести настройку

интерфейса.

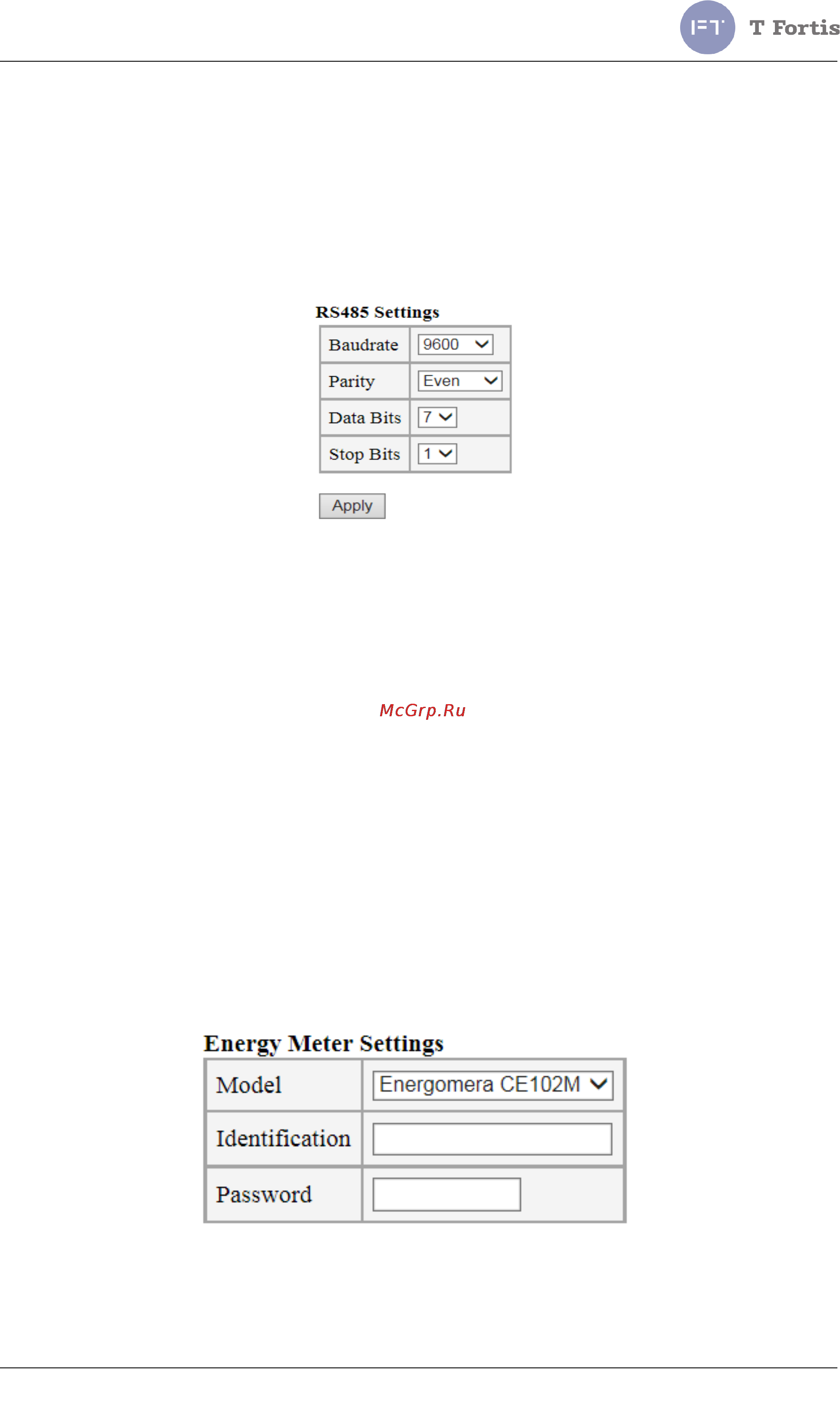

Рис. 5.3.31.5 Настройка RS485

5.3.31.5 Подключение приборов учёта электроэнергии

В коммутаторе TFortis при подключенной плате расширения заложен механизм

получения показаний с приборов учета по интерфейсу RS485.

Процесс подключения к прибору учета:

1. Электрическое подключение

2. Настройка интерфейса (скорость, число бит данных и т. д.)

3. Выбор модели счетчика и подключение к нему для получения показаний

о суммарном расходе, и расходе по одному из 4 тарифов.

Примечание: в настоящий момент поддерживаются следующие модели:

• Энергомера СЕ102М

Настройка подключения прибора учёта

Рис. 5.3.31.6 Настройка подключения прибора учёта

Коммутаторы TFortis. Руководство по настройке 73
