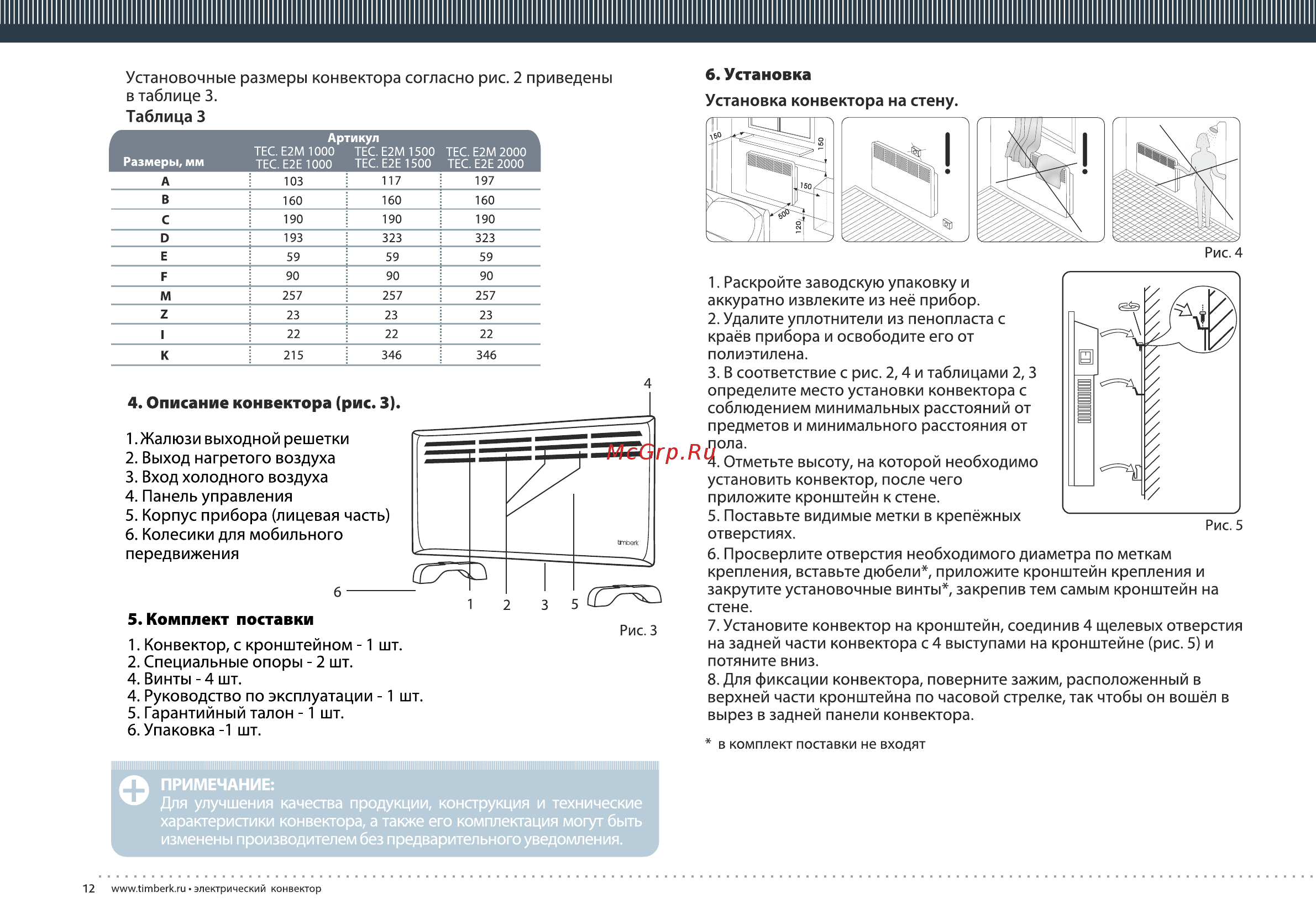

6 Установка Установочные размеры конвектора согласно рис 2 приведены в таблице 3 Таблица 3 Г Размеры мм А Артикул ТЕС Е2М 1000 ТЕС Е2М 1500 ТЕС Е2Е 1500 ТЕС Е2Е 1000 117 103 Установка конвектора на стену ТЕС Е2М 2000 ТЕС Е2Е 2000 197 В 160 160 160 С 190 190 190 193 323 323 Е 59 59 59 Р 90 90 90 М 257 257 257 2 23 23 23 I 22 22 22 К 215 346 346 Рис 4 4 Описание конвектора рис 3 1 Жалюзи выходной решетки 2 Выход нагретого воздуха 3 Вход холодного воздуха 4 Панель управления 5 Корпус прибора лицевая часть 6 Колесики для мобильного передвижения 6 5 Комплект поставки Рис З 1 Конвектор с кронштейном 1 шт 2 Специальные опоры 2 шт 4 Винты 4 шт 4 Руководство по эксплуатации 1 шт 5 Гарантийный талон 1 шт 6 Упаковка 1 шт 1 Раскройте заводскую упаковку и аккуратно извлеките из неё прибор 2 Удалите уплотнители из пенопласта с краёв прибора и освободите его от полиэтилена 3 В соответствие с рис 2 4 и таблицами 2 3 определите место установки конвектора с соблюдением минимальных расстояний от предметов и минимального расстояния от пола 4 Отметьте высоту на которой необходимо установить конвектор после чего приложите кронштейн кетене 5 Поставьте видимые метки в крепёжных отверстиях 6 Просверлите отверстия необходимого диаметра по меткам крепления вставьте дюбели приложите кронштейн крепления и закрутите установочные винты закрепив тем самым кронштейн на стене 7 Установите конвектор на кронштейн соединив 4 щелевых отверстия на задней части конвектора с 4 выступами на кронштейне рис 5 и потяните вниз 8 Для фиксации конвектора поверните зажим расположенный в верхней части кронштейна по часовой стрелке так чтобы он вошёл в вырез в задней панели конвектора в комплект поставки не входят 1 1 11 11 1 1 11 11 11 1 1 11 11 1 1 11 11 1 1 11 11 1 1 11 11 1 1 11 11 11 1 1 11 11 1 1 11 11 1 1 11 М Л ПРИМЕЧАНИЕ Для улучшения качества продукции конструкция и технические характеристики конвектора а также его комплектация могут быть изменены производителем без предварительного уведомления 12 www timberk ru электрический конвектор
