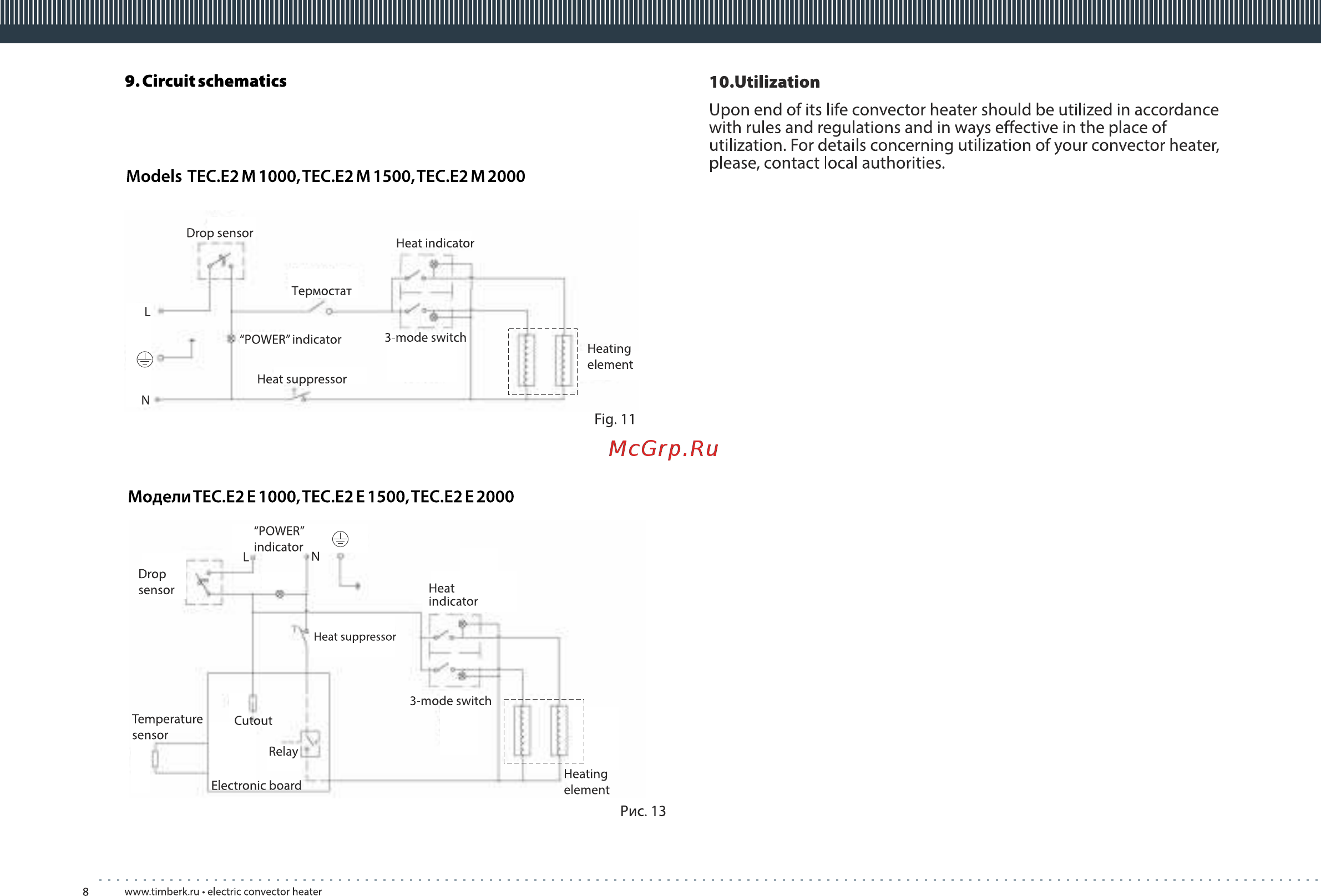

9 Circuit schematics lO Utilization Upon end of its life convector heater should be utilized in accordance with rules and regulations and in ways effective in the place of utilization For details concerning utilization of your convector heater please contact local authorities Models TEC E2 M1000 TEC E2 M 15OO TEC E2 M 2000 Drop sensor Heat indicator POWER indicator Heating element Heat suppressor Fig 11 M0flenuTEC E2 E1000 TEC E2 E1500 TEC E2 E 2000 POWER indicator Drop sensor Heat Heat suppressor Temperature sensor Cutout Relay Electronic board PHC 13 8 www timberk ru electric convector heater
