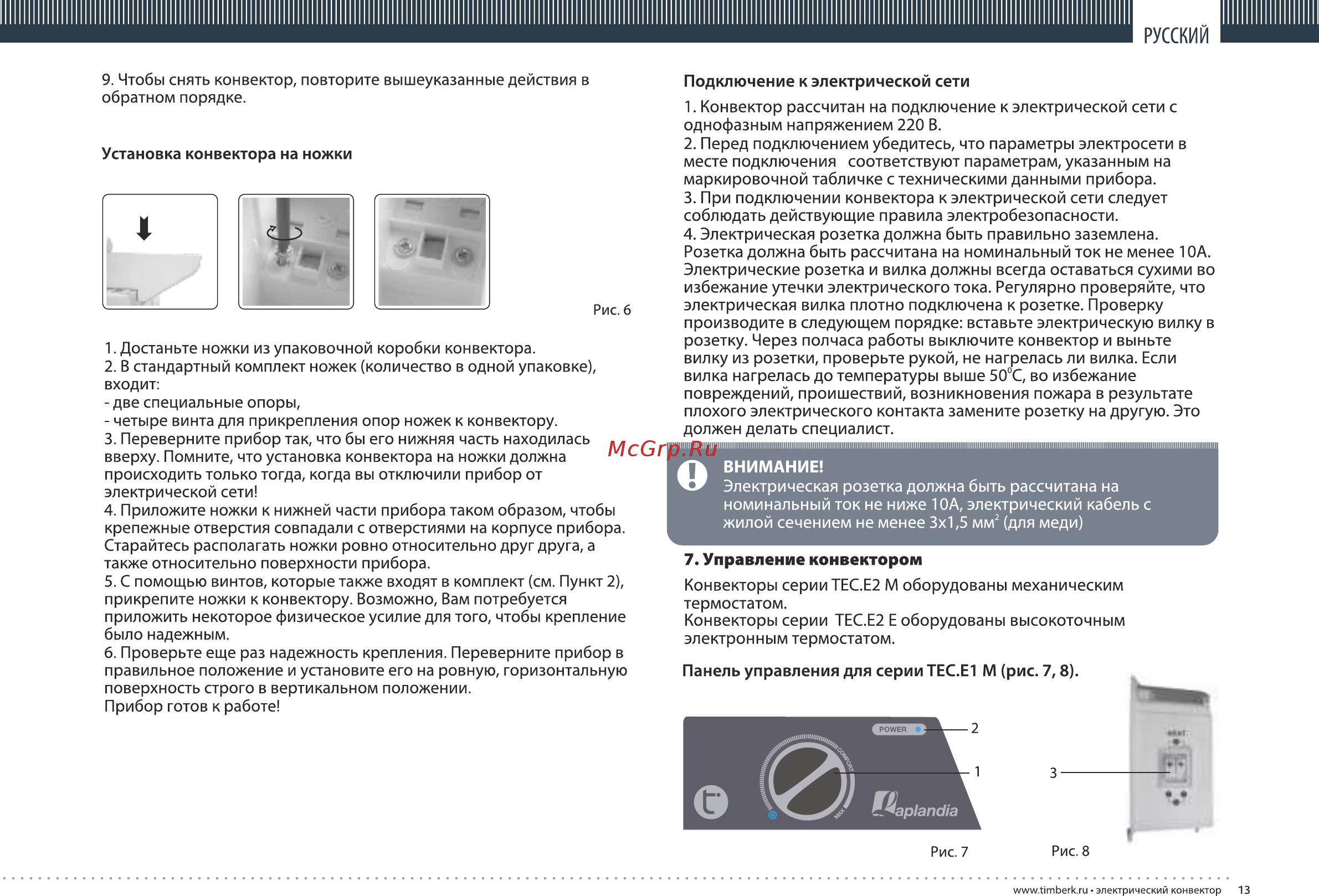

РУССКИЙ 9 Чтобы снять конвектор повторите вышеуказанные действия в обратном порядке Подключение к электрической сети Установка конвектора на ножки Рис 6 1 Достаньте ножки из упаковочной коробки конвектора 2 В стандартный комплект ножек количество в одной упаковке входит две специальные опоры четыре винта для прикрепления опор ножек к конвектору 3 Переверните прибор так что бы его нижняя часть находилась вверху Помните что установка конвектора на ножки должна происходить только тогда когда вы отключили прибор от электрической сети 4 Приложите ножки к нижней части прибора таком образом чтобы крепежные отверстия совпадали с отверстиями на корпусе прибора Старайтесь располагать ножки ровно относительно друг друга а также относительно поверхности прибора 5 С помощью винтов которые также входят в комплект см Пункт 2 прикрепите ножки к конвектору Возможно Вам потребуется приложить некоторое физическое усилие для того чтобы крепление было надежным 6 Проверьте еще раз надежность крепления Переверните прибор в правильное положение и установите его на ровную горизонтальную поверхность строго в вертикальном положении Прибор готов к работе 1 Конвектор рассчитан на подключение к электрической сети с однофазным напряжением 220 В 2 Перед подключением убедитесь что параметры электросети в месте подключения соответствуют параметрам указанным на маркировочной табличке с техническими данными прибора 3 При подключении конвектора к электрической сети следует соблюдать действующие правила электробезопасности 4 Электрическая розетка должна быть правильно заземлена Розетка должна быть рассчитана на номинальный ток не менее 10А Электрические розетка и вилка должны всегда оставаться сухими во избежание утечки электрического тока Регулярно проверяйте что электрическая вилка плотно подключена к розетке Проверку производите в следующем порядке вставьте электрическую вилку в розетку Через полчаса работы выключите конвектор и выньте вилку из розетки проверьте рукой не нагрелась ли вилка Если вилка нагрелась до температуры выше 50 С во избежание повреждений проишествий возникновения пожара в результате плохого электрического контакта замените розетку на другую Это должен делать специалист О ВНИМАНИЕ Электрическая розетка должна быть рассчитана на номинальный ток не ниже 10А электрический кабель с жилой сечением не менее 3x1 5 мм2 для меди 7 Управление конвектором Конвекторы серии ТЕС Е2 М оборудованы механическим термостатом Конвекторы серии ТЕС Е2 Е оборудованы высокоточным электронным термостатом Панель управления для серии TEGE1 М рис 7 8 Рис 7 Рис 8 www timberk ru электрический конвектор 13
