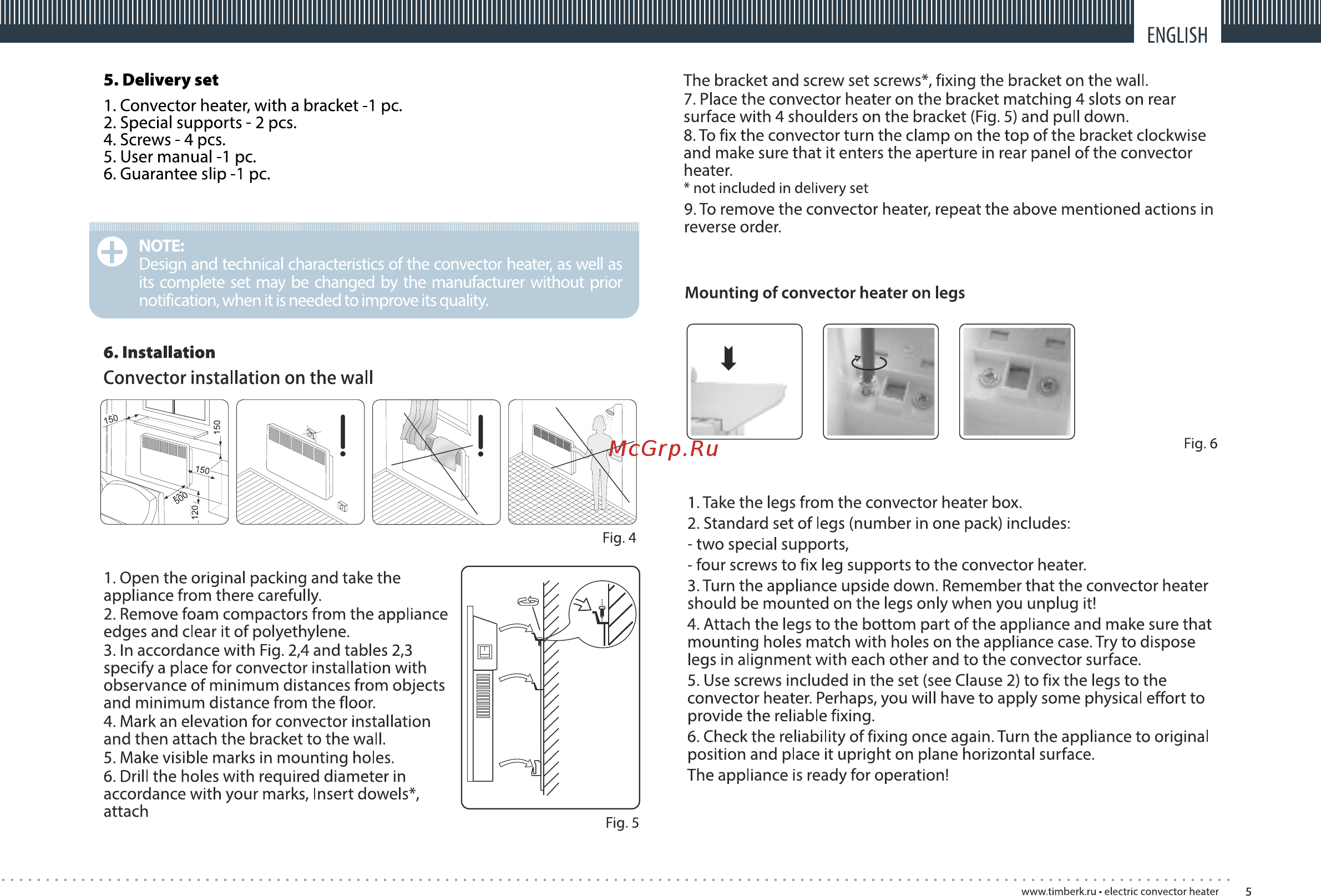

5 Delivery set The bracket and screw set screws fixing the bracket on the wall 7 Place the convector heater on the bracket matching 4 slots on rear surface with 4 shoulders on the bracket Fig 5 and pull down 8 To fix the convector turn the clamp on the top of the bracket clockwise and make sure that it enters the aperture in rear panel of the convector heater 1 Convector heater with a bracket 1 pc 2 Special supports 2 pcs 4 Screws 4 pcs 5 User manual 1 pc 6 Guarantee slip 1 pc not included in delivery set 9 To remove the convector heater repeat the above mentioned actions in order iiiiiiiiin iiiiiiiiiiiiiiiiii ii iiiiiiiiiiiiiiiiii ii iiiiiiiiiiiiiiiiii ii iiiiiiiiiiiiiiiiiiiii ii iiiiiiiiiiiiiiiiii ii iiiiiiiiiiiiiiiiii ii iiiiiiiiiiiiiiiiii ii iiiiiiiiiiiiiiiiii ii iiiiiiiiiiiiiiiiiiiii ii iiiiiiiiiiiiiiiiii ii iiiiiiiiiiiiiiiiii iireverse HI NOTE Design and technical characteristics of the convector heater as well as its complete set may be changed by the manufacturer without prior notification when it is needed to improve its quality O Mounting of convector heater on legs 6 Installation Convector installation on the wall Fig 4 1 Open the original packing and take the appliance from there carefully 2 Remove foam compactors from the appliance edges and clear it of polyethylene 3 In accordance with Fig 2 4 and tables 2 3 specify a place for convector installation with observance of minimum distances from objects and minimum distance from the floor 4 Mark an elevation for convector installation and then attach the bracket to the wall 5 Make visible marks in mounting holes 6 Drill the holes with required diameter in accordance with your marks Insert dowels attach 1 Take the legs from the convector heater box 2 Standard set of legs number in one pack includes two special supports four screws to fix leg supports to the convector heater 3 Turn the appliance upside down Remember that the convector heater should be mounted on the legs only when you unplug it 4 Attach the legs to the bottom part of the appliance and make sure that mounting holes match with holes on the appliance case Try to dispose legs in alignment with each other and to the convector surface 5 Use screws included in the set see Clause 2 to fix the legs to the convector heater Perhaps you will have to apply some physical effort to provide the reliable fixing 6 Check the reliability of fixing once again Turn the appliance to original position and place it upright on plane horizontal surface The appliance is ready for operation Fig 5 www timberk ru electric convector heater 5
