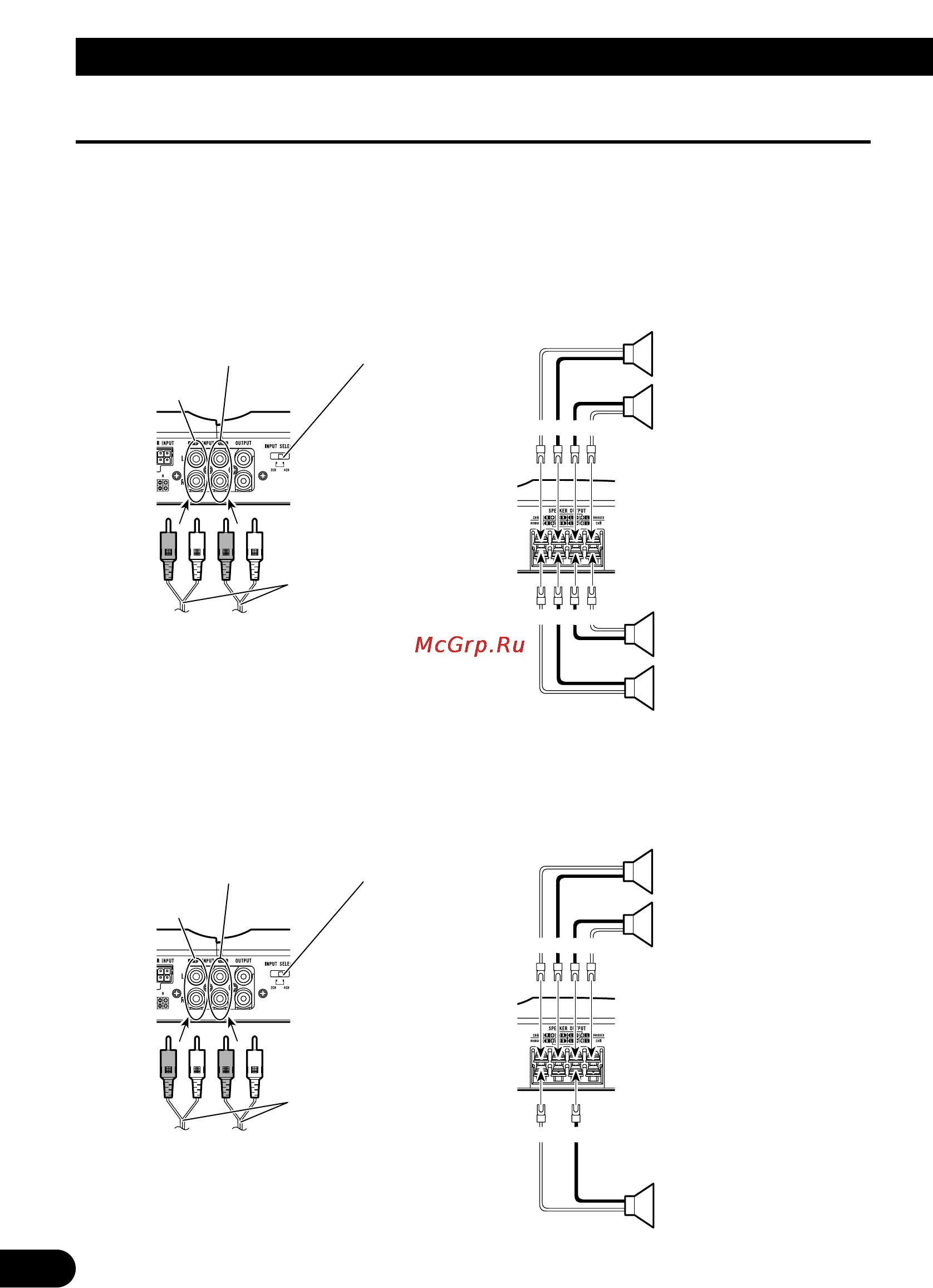

Conexión de los altavoces y cables de entrada
El modo de salida de altavoz puede ser de cuatro canales, tres canales (estéreo + mono) o dos
canales (estéreo, mono). Conecte los cables de altavoz para ajustarse al modo según los
diagramas mostrados abajo.
Modo de cuatro canales
Modo de tres canales
+
≠
+
≠
≠
+
+
≠
+
≠
≠
+
≠
+
9
Conexión de la unidad
(Izquierdo)
Salida de altavoz B
(Derecho)
(Derecho)
Salida de altavoz A
(Izquierdo)
Toma de conector
de entrada RCA A
Toma de conector
de entrada RCA B
Conexión de cables con
los enchufes de conec-
tor RCA (en venta por
separado)
Desde el sistema estereofónico del coche (salida RCA)
Si se usa solamente un enchufe de entrada, como en el
caso de una sola salida (salida RCA), conecte el
enchufe a la toma de conector de entrada RCA A, pero
no conecte un enchufe a la toma de conector de entrada
RCA B.
Salida de altavoz B
(Mono)
(Derecho)
Salida de altavoz A
(Izquierdo)
Toma de conector
de entrada RCA A
Toma de conector
de entrada RCA B
Conexión de cables con
los enchufes de conec-
tor RCA (en venta por
separado)
Desde el sistema estereofónico del coche (salida RCA)
Si se usa solamente un enchufe de entrada, como en el
caso de una sola salida (salida RCA), conecte el
enchufe a la toma de conector de entrada RCA A, pero
no conecte un enchufe a la toma de conector de entrada
RCA B.
Interruptor de selección de entrada
Para la entrada de dos canales, deslice este interruptor hacia la
izquierda. Para la entrada de cuatro canales, deslice este interruptor
hacia la derecha.
Interruptor de selección de entrada
Para la entrada de dos canales, deslice este interruptor hacia la
izquierda. Para la entrada de cuatro canales, deslice este interruptor
hacia la derecha.
