15
www.ucontrol.ru

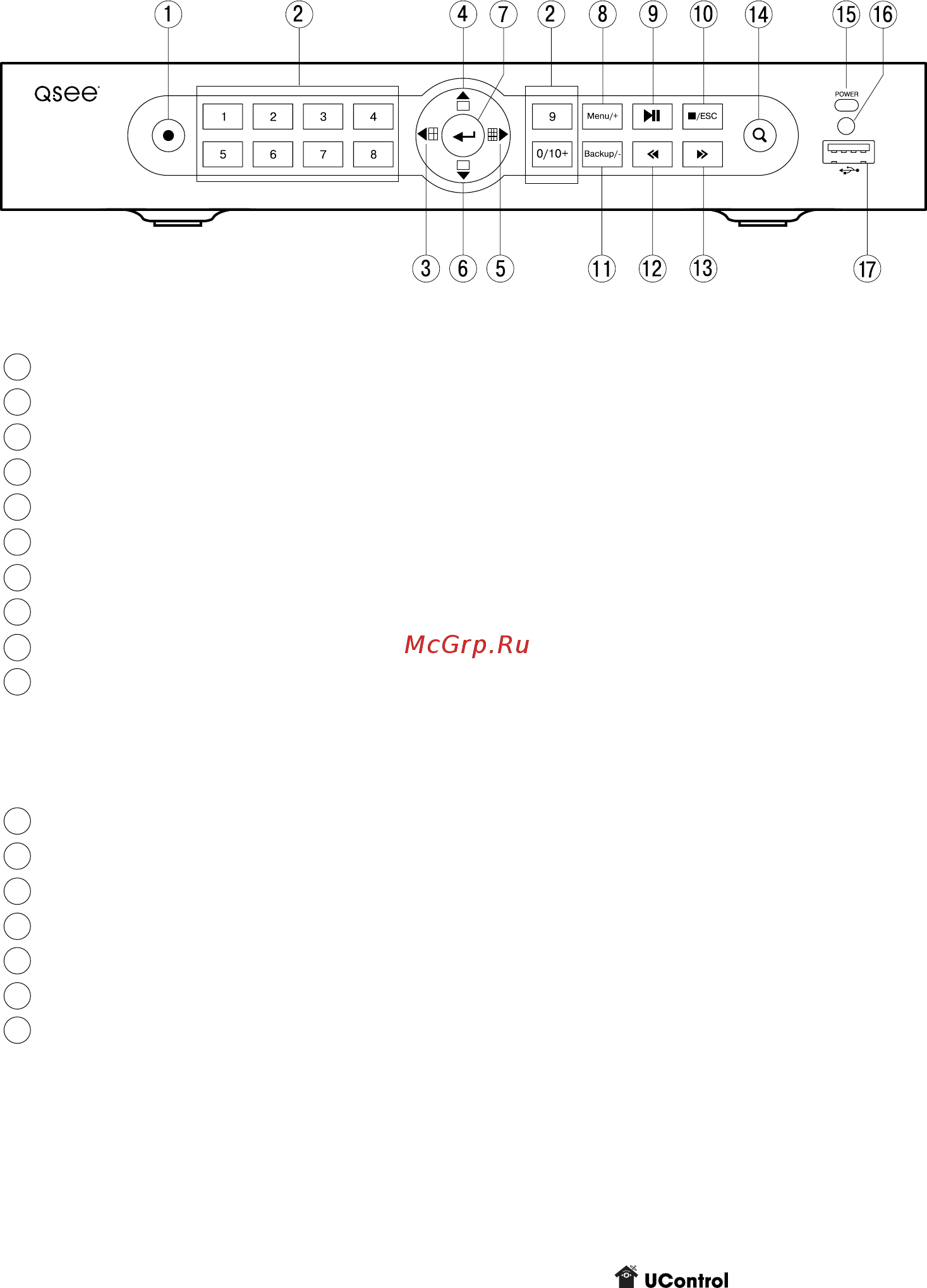

Модель QT5680. Передняя панель
1 Включение/выключение записи в ручном режиме.
2 Выбор отдельных каналов для полноэкранного просмотра.
3 Отображение 4-х камер на экране, переход по меню.
4 Последовательный вывод изображения с каждой камеры, переход по меню.
5 Отображение всех камер на экране, переход по меню.
6 Последовательный вывод изображения с каждой камеры, переход по меню.
7 «Ввод» для фиксирования выбранного значения.
8 Вывод на экран главного меню.
9 Включение/выключение воспроизведения.
10 Многофункциональная кнопка:
- в режиме воспроизведения кнопка «Стоп».
- при навигации по меню для возврата к предыдущему пункту меню.
- кнопка переключения режима вывода видеосигнала AV/VGA.
11 Вывод на экран меню «Архив» (копирование записей).
12 Выбор скорости обратного воспроизведения.
13 Выбор скорости прямого воспроизведения.
14 Вывод на экран меню «Поиск» (воспроизведение записей).
15 Индикатор работы рекордера.
16 ИК-приемник для управления ПДУ.
17 USB-разъем для подключения внешних устройств.
QT5680
