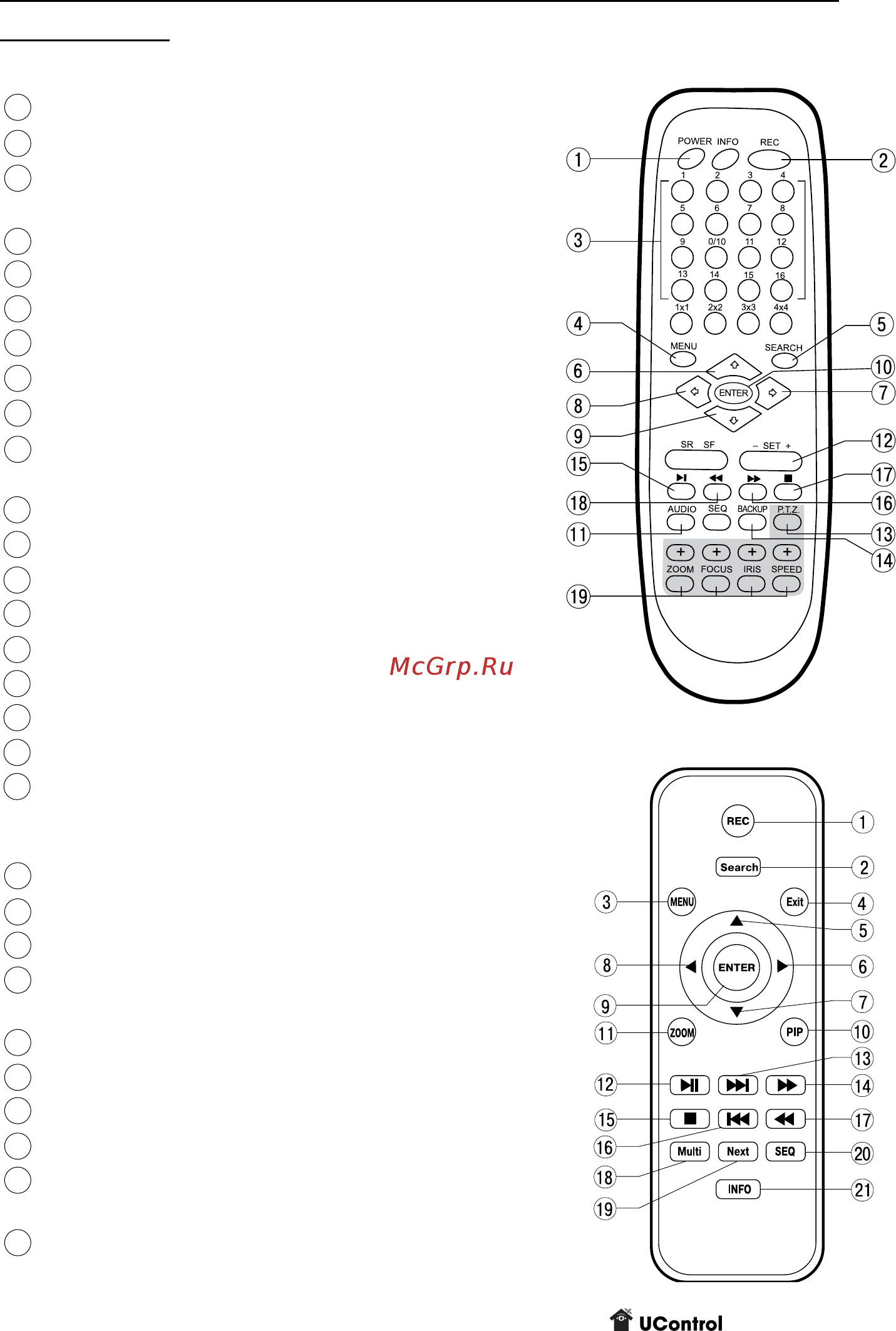

Работа с рекордером при помощи пульта дистанционного
управления
1 Выключение рекордера.
2 Включение, выключение записи.
3 Вывод изображения камер на весь экран,
набор
фффцифр в текстовых полях.
4 Главное меню.
5 Меню «Архив».
6 Перемещение вверх.
7 Перемещение вправо.
8 Перемещение влево.
9 Перемещение вниз.
10 «Ввод» для фиксирования выбранного
фффзначения или перехода к выбранному пункту.
11 Регулировка громкости.
12 Уровень громкости (+/-).
13 Меню управления PTZ камерой.
14 Сохранение архива записей.
15 Запуск/пауза воспроизведения записи.
16 Выбор скорости прямого воспроизведения.
17 Многофункциональная кнопка.
18 Выбор скорости обратного воспроизведения.
19 Управление PTZ камерой.
1 Включение, выключение записи.
2 Меню «Поиск».
3 Главное меню.
4 Выход из меню или возврат на один уровень
фффвверх
5 Перемещение вверх.
6 Перемещение вправо.
7 Перемещение вниз.
8 Перемещение влево.
9 «Ввод» для фиксирования выбранного
фффзначения или перехода к выбранному пункту.
10 Настройка функции «картинка в картинке».
