Yamaha YST-SW215 [11/22] Вариант для усилителя с одной группой разъемов для акустических систем
![Yamaha YST-SW215 [11/22] Вариант для усилителя с одной группой разъемов для акустических систем](/views2/1192393/page11/bgb.png)
0

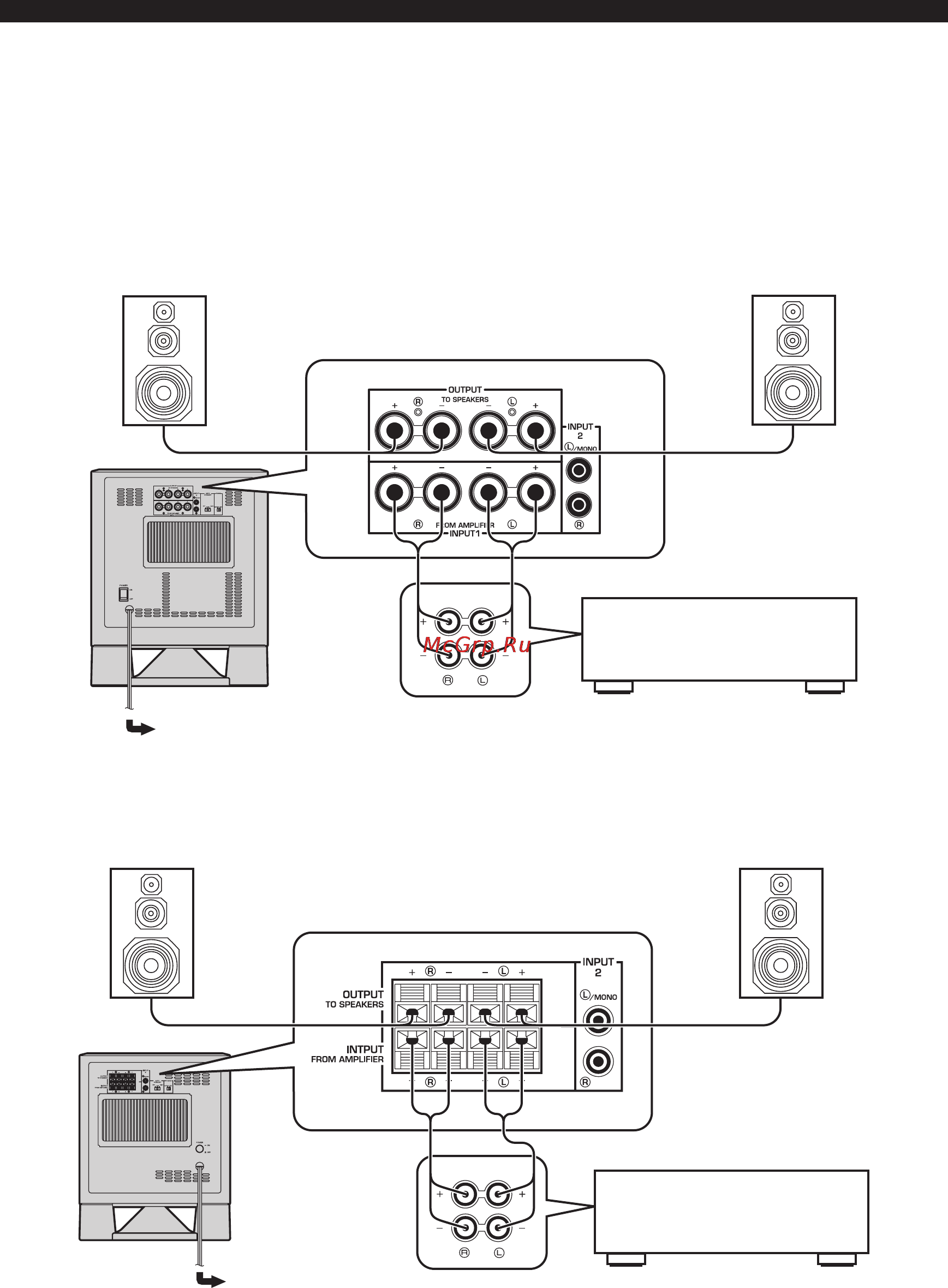

Подключите разъемы усилителя для акустических систем к разъемам INPUT1 сабвуфера, и соедините разъемы
OUTPUT сабвуфера с входами основных акустических систем.
Сабвуфер
Правая основная АС Левая основная АС
Усилитель
К сети пер. тока
Выходы усили-
теля для АС
Правая основная АС Левая основная АС
Сабвуфер
Усилитель
К сети пер. тока
Выходы усили-
теля для АС
■
