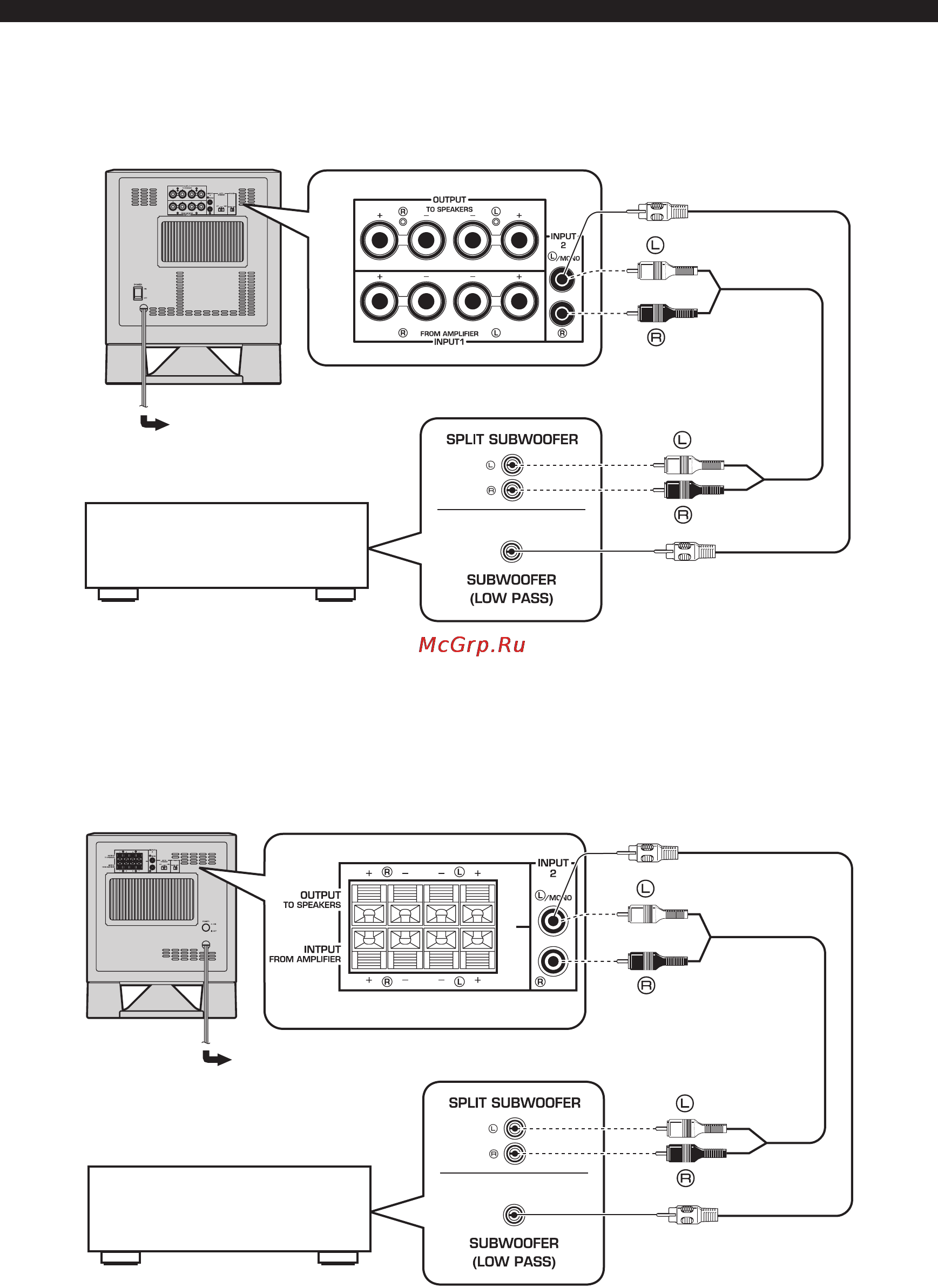

Yamaha YST-SW215 [7/22] Схема с одним сабвуфером
![Yamaha YST-SW215 [7/22] Схема с одним сабвуфером](/views2/1192393/page7/bg7.png)
■
Сабвуфер
Сабвуфер
К сети пер. тока
К сети пер. тока
Монофонический кабель
со штекером (приобретается
отдельно)
Аудиокабель
со штекерами
(приобретается
отдельно)
Усилитель
Аудиокабель
со штекерами
(приобретается
отдельно)
Монофонический кабель
со штекером (приобретается
отдельно)
Усилитель
Содержание
- Руководство по эксплуатации 1
- Сабвуфер 1
- Благодарим вас за выбор нашего сабвуфера yamaha 2
- Меры предосторожности прочесть перед использованием устройства 2
- Содержание 3
- Особенности сабвуфера 4
- Принадлежности 4
- Использование противоскользящих подкладок 5
- Примечание 5
- Размещение 5
- Выберите наиболее подходящий для вашей аудиосистемы способ подключения сабвуфера из следующих двух 6
- Выход выходы второй стр 8 11 если усилитель не имеет гнезд линейного 6
- Выхода 6
- Осторожно подключайте к сети сабвуфер и другие аудио видео компоненты только после завершения всех подключений 6
- Первый стр 5 7 если на вашем усилителе есть линейный 6
- Подключение к разъемам линейного выхода усилителя 6
- Подключения 6
- Примечания 6
- Схема с одним сабвуфером 7
- Схема с двумя сабвуферами 8
- Вариант для усилителя с двумя группами выходных разъемов для акустических систем и возможностью вывода аудиосигнала одновременно через обе группы 9
- Подключение к выходным разъемам усилителя для акустических систем 9
- Примечание 9
- Схема с одним сабвуфером с использование акустических кабелей 9
- Схема с двумя сабвуферами с использование акустических кабелей 10
- Вариант для усилителя с одной группой разъемов для акустических систем 11
- Схема с одним сабвуфером с использование акустических кабелей 11
- Схема с двумя сабвуферами с использование акустических кабелей 12
- Внимание 13
- Подготовка к подключению 13
- Подключение к разъемам сабвуфера input1 output 13
- Подключение сабвуфера к сети переменного тока 13
- Правильно неправильно 13
- Соединение 13
- Органы управления и их назначение 14
- Функция автоматического переключения питания 16
- Настройка сабвуфера перед началом эксплуатации 17
- Вариант 1 двухполосная акустическая система закрытого типа с 10 или 13 см динамиками 18
- Вариант 2 двухполосная акустическая система закрытого типа с 20 или 25 см динамиками 18
- Частотные характеристики 18
- Частотные характеристики сабвуферов 18
- Усовершенствованная активная сервотехнология yamaha 19
- Устранение неисправностей 20
- Технические характеристики 21
