Подключения
18 Ru
Для выполнения подключения с помощью кабелей следуйте указаниям ниже.

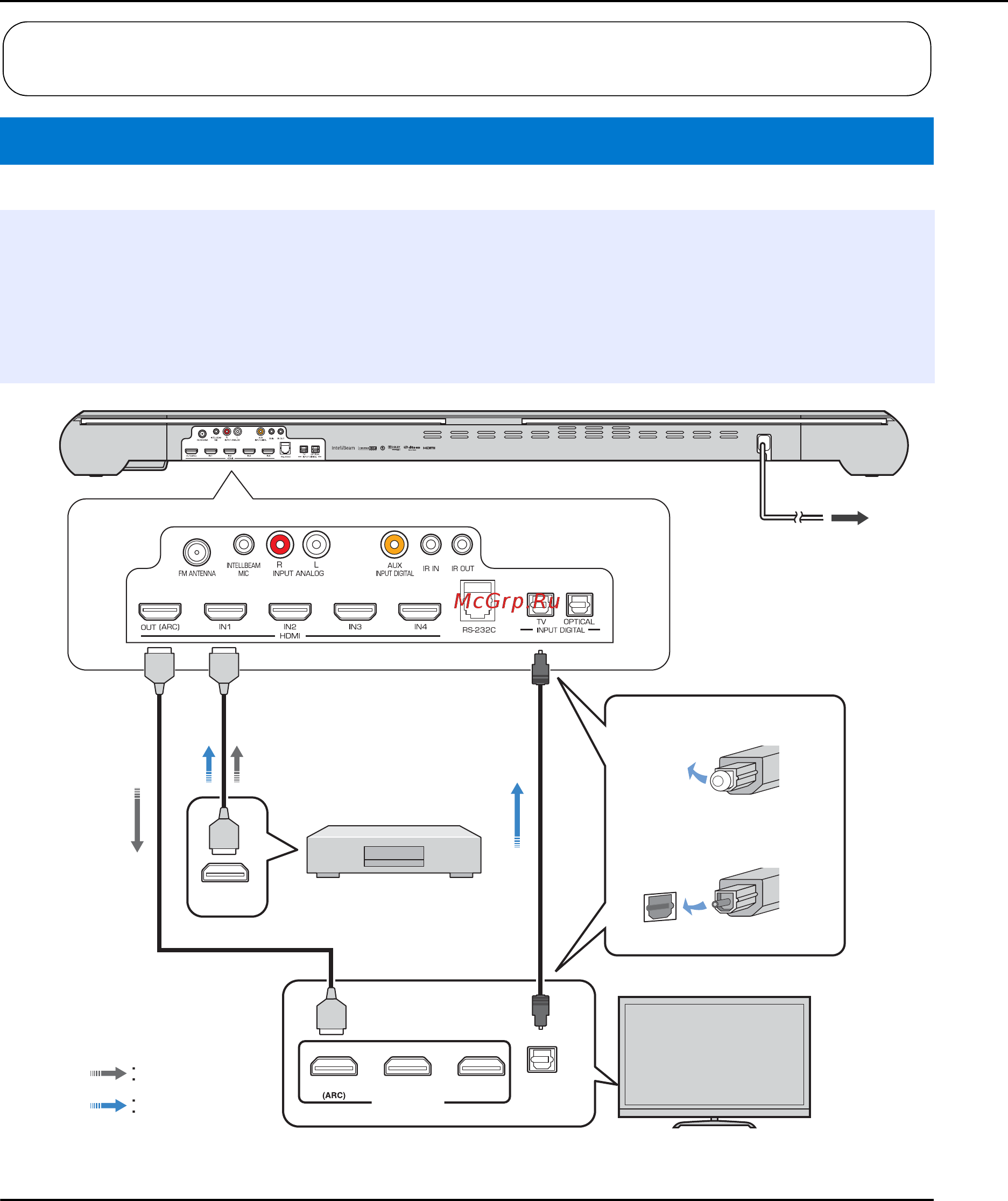

Подключение телевизора и проигрывателя дисков Blu-ray
1
Кабель HDMI
(дополнительно)
Используется для передачи
цифровых аудио-
и видеосигналов
с проигрывателя дисков
Blu-ray на данное изделие.
2
Кабель HDMI
(дополнительно)
Цифровые видеосигналы
с проигрывателя Blu-ray
отображаются на телевизоре.
3
Оптический кабель
(поставляется)
Воспроизведение цифровых
аудиосигналов телевизора
с помощью данного изделия.
• Не подключайте кабель питания, пока не завершены все подключения.
• Не прилагайте излишних усилий при включении штекера кабеля. Это может привести к повреждению
штекера кабеля или разъема.
HDMI INPUT
123
HDMI
OUTPUT
OPTICAL
OUTPUT
К розетке переменного тока
Проигрыватель дисков Blu-ray
1. Снимите крышку
2. Проверьте направление
разъема
ТВ
Видеосигналы
Аудиосигналы
1
2
3
1)
Телевизор с поддержкой Audio return channel (ARC)
• Подключите кабель HDMI к разъему с поддержкой Audio
Return Channel (разъем, обозначенный аббревиатурой
ARC) на телевизоре. В этом случае нет необходимости
подключать оптический кабель.
• Активируйте функцию управления через интерфейс HDMI
данного изделия, чтобы включить канал ARC (+стр. 65).
Что такое audio return channel (ARC)?
Функция, передающая цифровые выходные аудиосигналы
с телевизора на данное изделие через кабель HDMI. Благодаря
использованию этой функции не требуется подключать
телевизор к данному изделию с помощью оптического кабеля.
1) y
