Глоссарий
75 Ru
ПОДГОТОВКА ВОСПРОИЗВЕДЕНИЕ УСТАНОВКИ
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ ПРИЛОЖЕНИЕ
Линейный PCM – это формат сигнала, позволяющий
преобразовывать аналоговые аудиосигналы в цифровой
формат, и записывать и передавать их без сжатия.
Данный метод используется для аудиозаписи на CD-дисках
и DVD-дисках. Система PCM использует технологию
отбора размера аналогового сигнала на очень короткую
единицу времени. Известный как модуляция импульсного
кода, аналоговый сигнал кодируется в виде импульсов
и затем модулируется для записи.
x. v. Color – это тип видеосигнала, который можно
передавать с помощью гнезд HDMI данного изделия.
Это расширенное цветовое пространство по сравнению
с sRGB, позволяющее получать недоступные ранее
цвета. Обладая совместимостью с цветовой гаммой
стандартов sRGB, стандарт x.v.Color расширяет цветовое
пространство, позволяя тем самым получать более яркие и
естественные изображения. Этот стандарт особенно
эффективен для фотографий и компьютерной графики.
Цифровой звуковой проектор оснащен несколькими
компактными лучевыми динамиками, установленными в
несколько рядов. Оптимизированные аудиосигналы
воспроизводятся как звук от каждого динамика для
точной фокусировки звука. Эти сфокусированные звуки
называют звуковыми лучами.
Канал – это тип аудиосигнала, отделенный от других
на основе диапазона и других характеристик.
Например, 7.1-канальный
• Фронтальные динамики, левый (канал 1),
правый (канал 1)
• Центральный динамик (1 канал)
• Динамики объемного звучания, левый (1 канал),
правый (1 канал)
• Тыловые динамики объемного звучания,
левый (канал 1), правый (канал 1)
• Сабвуфер (1 канал x 0,1* = 0,1 канала)
* В отличие от полной 1-канальной дорожки, это
дополнительный компонент, предназначенный
для усиления низкочастотного звучания.
Фронтальная акустическая система объемного звука —
это революционное устройство, обеспечивающее
по-настоящему объемное звучание. Цифровой звуковой
проектор синтезирует до пяти каналов звуковых лучей
и выводит фронтальный, центральный и объемный
сигналы через центральное устройство. Отражая
фронтальные и тыловые лучи от стен, данная система
создает настоящий окружающий звук. Можно реализовать
и 7-канальное воспроизведение, совмещая фронтальный
сигнал и сигнал объемного звука.
Это изделие использует сабвуфер для дополнительного
канала 0.1. Для традиционной системы требуется семь
динамиков (два фронтальных, центральный, два
динамика объемного звука, два тыловых два динамика
объемного звука и сабвуфер) помимо усилителя для
7.1-канального воспроизведения.
Данное изделие создает окружающий звук путем
отражения направленных звуковых лучей от стен
в комнате для прослушивания.
Частота взятия отсчетов при дискретизации
(оцифровывание аналоговых сигналов) в секунду.
В принципе, чем выше скорость дискретизации,
тем более широкий диапазон частот можно
воспроизвести, а при увеличении квантованного
битрейта улучшается передача звука.
PCM (Pulse Code Modulation)
x.v.Color
Звуковой луч
Канал
Цифровой звуковой проектор
Частота дискретизации

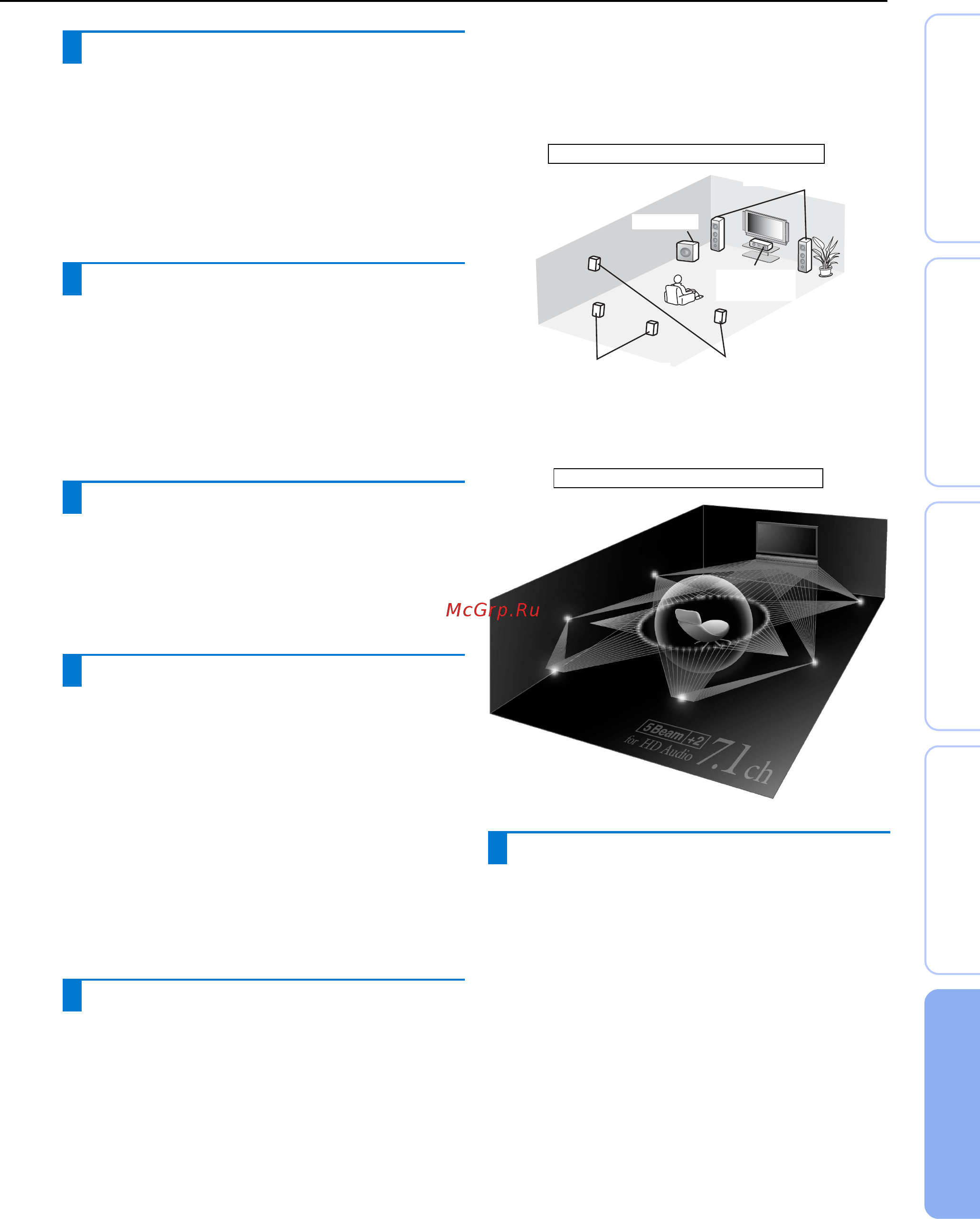

Традиционная 7.1-канальная система
Фронтальные динамики
Сабвуфер
Динамики объемного звука
Центральный
динамик
Тыловые динамики
объемного звука
Звуковой образ этой системы
