Инструкция по эксплуатации Страница: 10

Jet JRD-720R (10000381T) Инструкция по эксплуатации онлайн [10/29] 18224

инструкция по эксплуатации станка JET мод.JRD-720R

Электропитание: переменный ток

±10 % 1Ф 50/60Гц±1Гц

Ёмкость

электро-

оборудо-

вания

(КВА)

Пункт

Модель

Площадь контакта

фазы, которая под-

ключена к обору-

дованию (мм

)

Номиналь-

ный ток

(A)

380V

JRD-720R

3.62

5.935

6.4 Пробный запуск после установки

a. Включите станок.

b. Нажмите кнопку аварийного останова.

Станок должен немедленно остановиться.

c. Снова включите станок.

d. Убедитесь, что двигатель работает рав-

номерно. Если обнаружите какие-либо непо-

ладки, поменяйте положение двух проводов

из трех L1, L2 и L3.

e. Проверьте, все ли механизмы работаю

правильно.

6.5 Демонтаж станка

Демонтаж станка – это операция противопо-

ложная монтажу.

7. РАБОТА СТАНКА

7.1. Описание станка

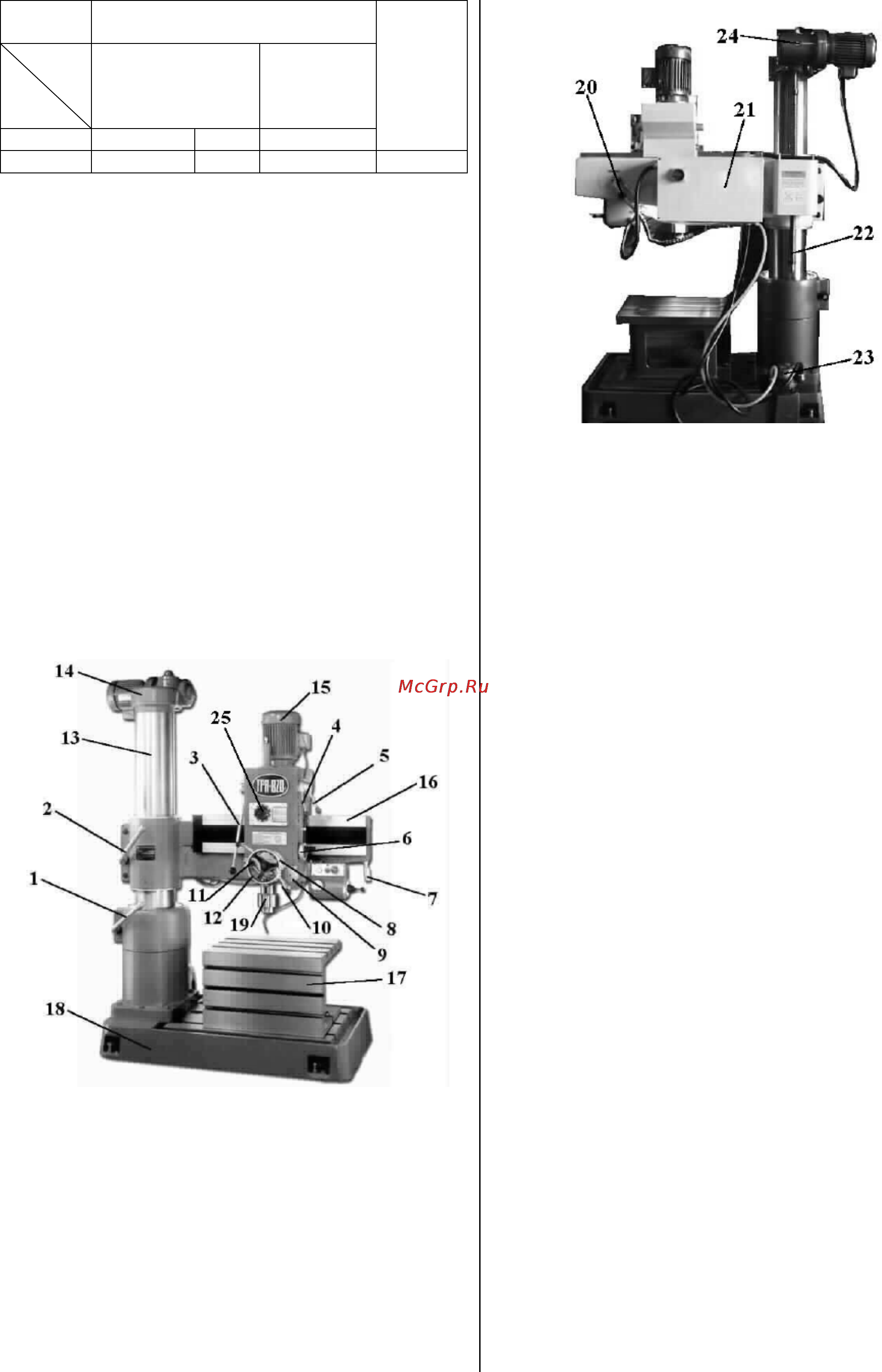

Вид станка JRD-720R спереди.

Вид станка JRD-720R сзади.

1 Стопорная рукоятка стойки

Для фиксации положения консоли на стойке.

Установите консоль под необходимым углом и

зафиксируйте с помощью стопорной рукоятки.

2 Стопорная рукоятка консоли

Для фиксации положения консоли. После пе-

ремещения консоли вверх или вниз до нужной

высоты зафиксируйте консоль при помощи сто-

порной рукоятки.

3 Стопорная рукоятка сверлильной головы

Для фиксации горизонтального положения

шпинделя и коробки передача на консоли. По-

сле перемещения шпинделя влево или вправо

зафиксируйте шпиндель при помощи стопор-

ной рукоятки.

4 Регулировочная ручка: 3 скорости

Для регулировки частоты вращения шпинделя.

3 скорости шпинделя.

5 Регулировочная рукоятка: 2 скорости

Для выбора диапазона скорости: от высокого

до низкого. В сочетании с регулировочной руч-

кой (4) на станке 6 скоростей.

6 Маховик для перемещения сверлильной

головы

Является индикатором автоматической подачи

резца. Вращается во время подачи резца.

7 Рукоятка поворота консоли

Не требует большой физической силы. Это

самый безопасный метод поворота консоли.

8 Главный индикатор

Показывает глубину сверления. Предел шка-

лы менее 100 мм.

9 Дополнительная шкала

Поможет получить более точные измерения,

если главный индикатор недостаточно точный

для сверления необходимого отверстия. Пре-

дел шкалы менее 220 мм.

10 Рычаг выключения подачи

Служит для включения и выключения автома-

тической подачи резца.
