инструкция по эксплуатации станка JET мод.JRD-720R

11 Регулировочная рукоятка глубины свер-

ления

Для регулировки положения главного индика-

тора и подачи.

12 Маховик

Для перемещения сверлильной головы вправо

или влево.

13 Стойка

Служит для опоры редуктора и консоли. Уста-

новлена на основании.

14 Кожух

Под кожухом расположен двигатель, который

предназначен для перемещения редуктора и

консоли вверх или вниз.

15 Главный двигатель

Приводит в движение шпиндель.

16 Консоль

Служит опорой редуктора, соединяется со

стойкой.

17 Рабочий стол

Стол коробчатого сечения, на котором зажи-

мается и устанавливается заготовка.

Благодаря столу сокращается расстояние ме-

жду заготовкой и сверлом.

18 Основание

Является центром тяжести станка. В основа-

нии хранится СОЖ. Если Вы не используете

рабочий стол, его можно использовать в каче-

стве опоры заготовки или в качестве основа-

ния. Канавки в поверхности стола очень удоб-

ны для зажима заготовки.

19 Шпиндель

В шпинделе установлены сверло, винторезная

головка, сверлильный патрон.

20 Регулировочная ручка СОЖ

Служит для контроля подачи СОЖ.

21 Распределительная коробка

Все элементы управления расположены в рас-

пределительной коробке.

22 Винт

Является направляющей консоли, которая

поднимается и опускается с помощью двига-

теля.

23 Насос подачи СОЖ

Насос подачи распределяет СОЖ из контей-

нера для смазки во время сверления и раста-

чивания.

24 Двигатель консоли

Служит для подъёма и опускания консоли по-

средством винта.

25 Переключатель скорости подачи

Переключатель необходим при выполнении

сверления или при автоматической подаче.

Переключатель служит для регулировки ско-

рости подачи в зависимости от материала и

типа сверла.

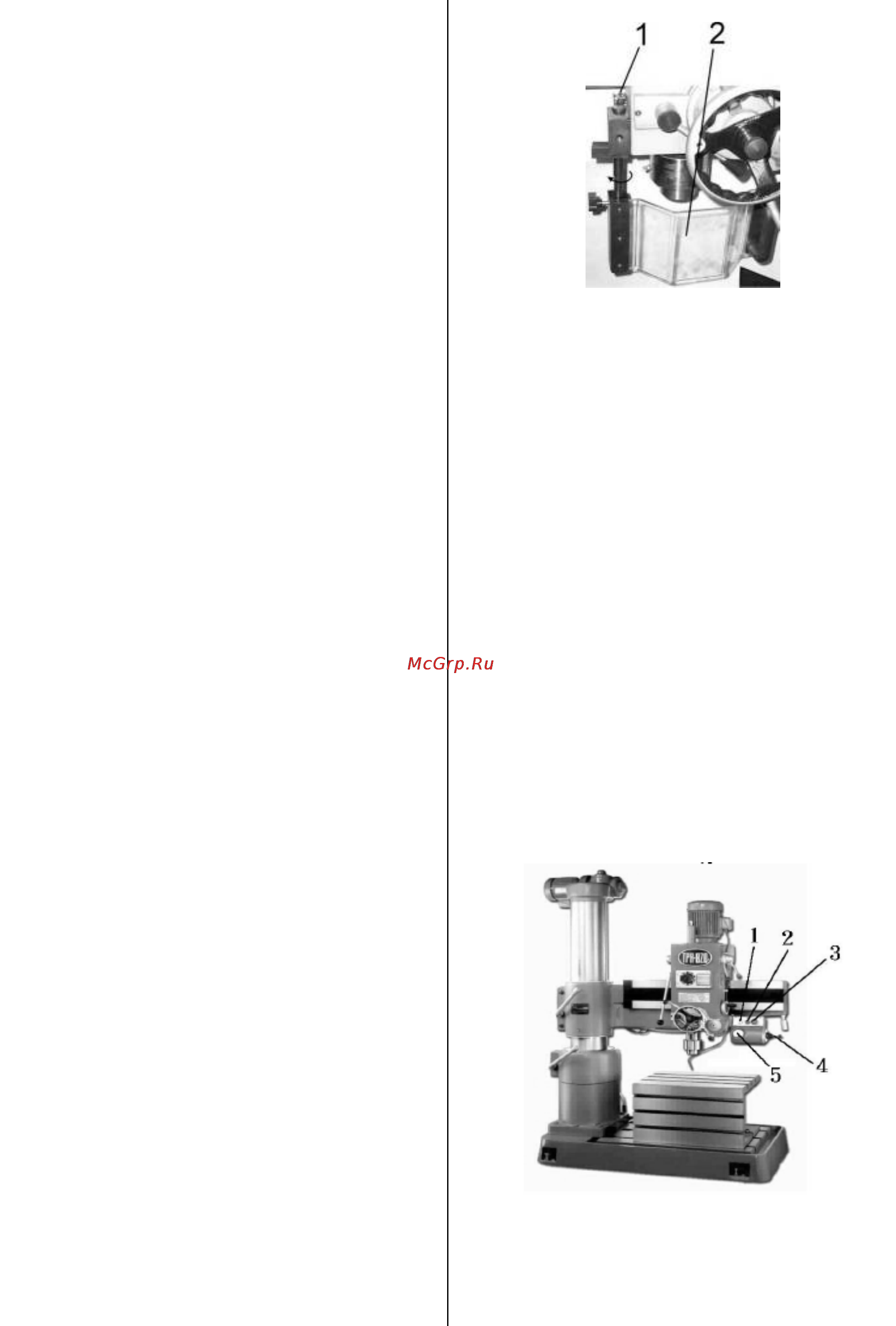

7.1.2 Защитные приспособления

1 Защитный кожух

Предназначен для того, чтобы стружка не раз-

леталась в стороны. Когда работает сверло,

кожух должен быть закрыт. Шпиндель должен

остановиться, если кожух открыт.

2 Концевой выключатель

Если защитный кожух открыт, концевой вы-

ключатель останавливает вращение шпинде-

ля. Если защитный кожух закрыт, шпиндель

работает.

Внимание:

1. Когда Вы закрываете защитный кожух

(1 на Рис.), концевой выключатель (2 на Рис.)

подаёт сигнал разрешить вращение шпинде-

ля. Следовательно, на станке можно рабо-

тать.

2. Когда Вы открываете защитный кожух

(1 на Рис.), концевой выключатель (2 на Рис.)

концевой выключатель немедленно останав-

ливает шпиндель.

7.1.3 Описание выключателей

Выключатели для JRD-720R

Исполнение 1. Вид спереди
