инструкция по эксплуатации станка JET мод.JRD-720R

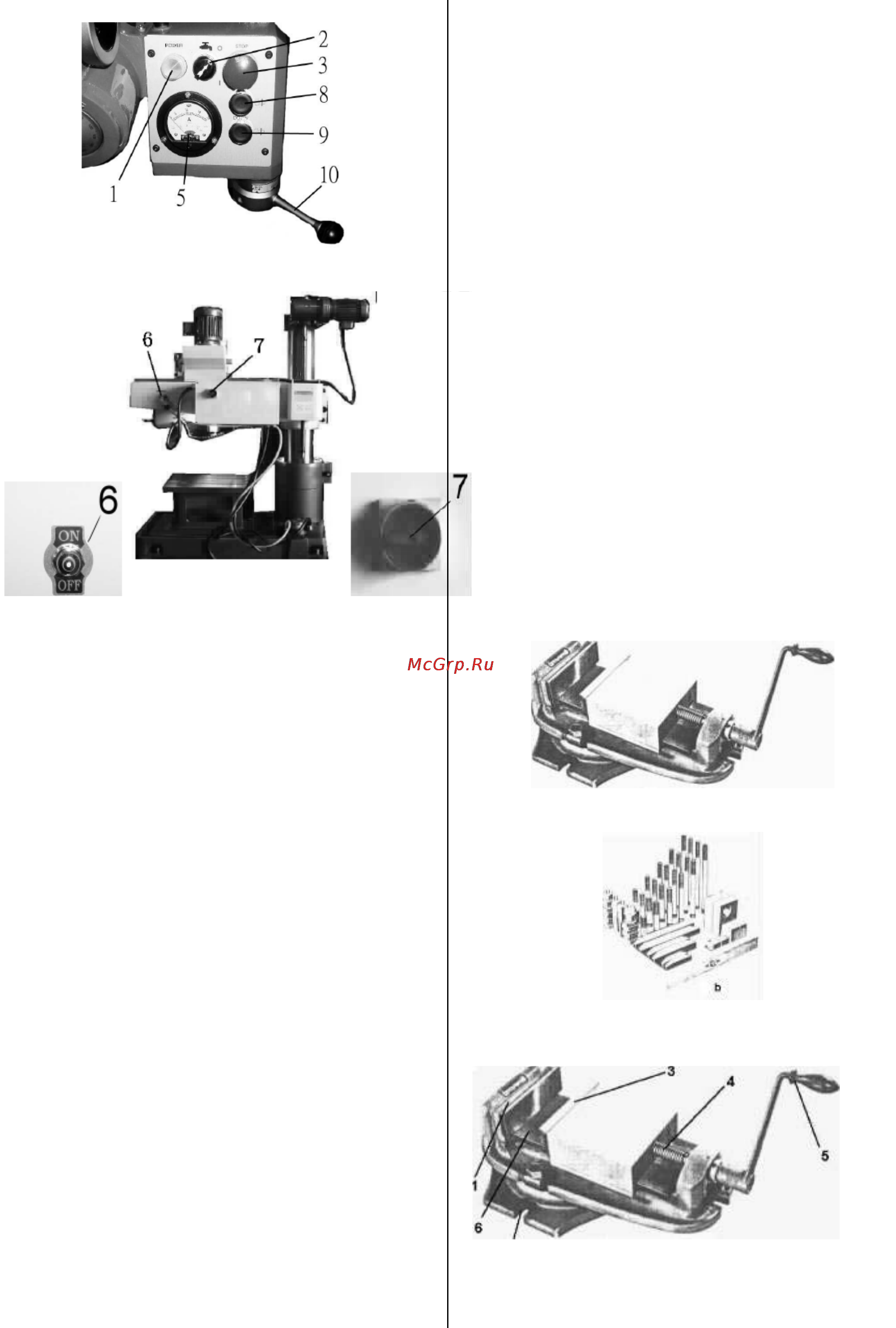

Исполнение 2. Вид сзади

1 Сигнальная лампочка источника питания

Когда станок включен в сеть, горит сигнальная

лампочка.

2 Выключатель подачи СОЖ

С помощью этого выключателя можно начать

или прекратить подачу смазки во время свер-

ления. Если температура обработки очень

высокая, сверло может быстро износиться.

СОЖ снизит температуру и продлит срок

службы сверла. Включите выключатель, что-

бы начать подачу смазки, и выключите, чтобы

остановить подачу. Интенсивность подачи

СОЖ контролируется регулировочной ручкой

подачи СОЖ.

3 Кнопка аварийного останова

Служит для остановки станка, если во время

обработки возникли неисправности.

4 Рукоятка

Контролирует подъём консоли и направление

вращения шпинделя. На рукоятке 4 символа.

"SPDL.FOR." означает, что шпиндель враща-

ется по часовой стрелке. "SPDL.REV." означа-

ет, что шпиндель вращается против часовой

стрелки.

"Arm UP" означает поднять консоль. "Arm

Down" – опустить консоль.

5 Амперметр

Чтобы для оператора было понятно, правиль-

но ли идет обработка.

6 Выключатель лампы

Для включения и выключения лампы местного

освещения.

7 Главный выключатель

Обеспечивает подачу электроэнергии от ис-

точника питания к станку.

8 Кнопка подъёма консоли

При нажатии на кнопку «UP» (ВВЕРХ) консоль

поднимается.

9 Кнопка опускания консоли

При нажатии на кнопку «DOWN» (ВНИЗ) кон-

соль опускается.

10 Переключатель направления вращения

шпинделя

«SPDL.FOR.» означает, что шпиндель враща-

ется вперёд, «SPDL.REV.» означает, что

шпиндель вращается в обратную сторону.

7.2 Установка тисков

7.2.1 Общие указания

Для безопасной работы заготовку необхо-

димо крепко и правильно зафиксировать на

станке. Обычно для зажима заготовки ис-

пользуются тиски (Рис. а). В то время как у

тисков есть ограничение по размеру фикси-

руемой заготовки, универсальные прихваты

(Рис. b) можно использовать для зажима

больших заготовок, а также для заготовок,

которые сложно зафиксировать обычными

тисками. Комплект универсальных прихва-

тов включает Т-образные болты, прижимные

пластины, блоки с отверстиями, которые об-

легчают зажим заготовки.

Рис. a

Рис. b

7.2.2 Описание тисков и фиксация заготовки

1. Неподвижная губка

2. Крепёжная часть с Т-образным болтом и

гайками

3. Подвижная губка
