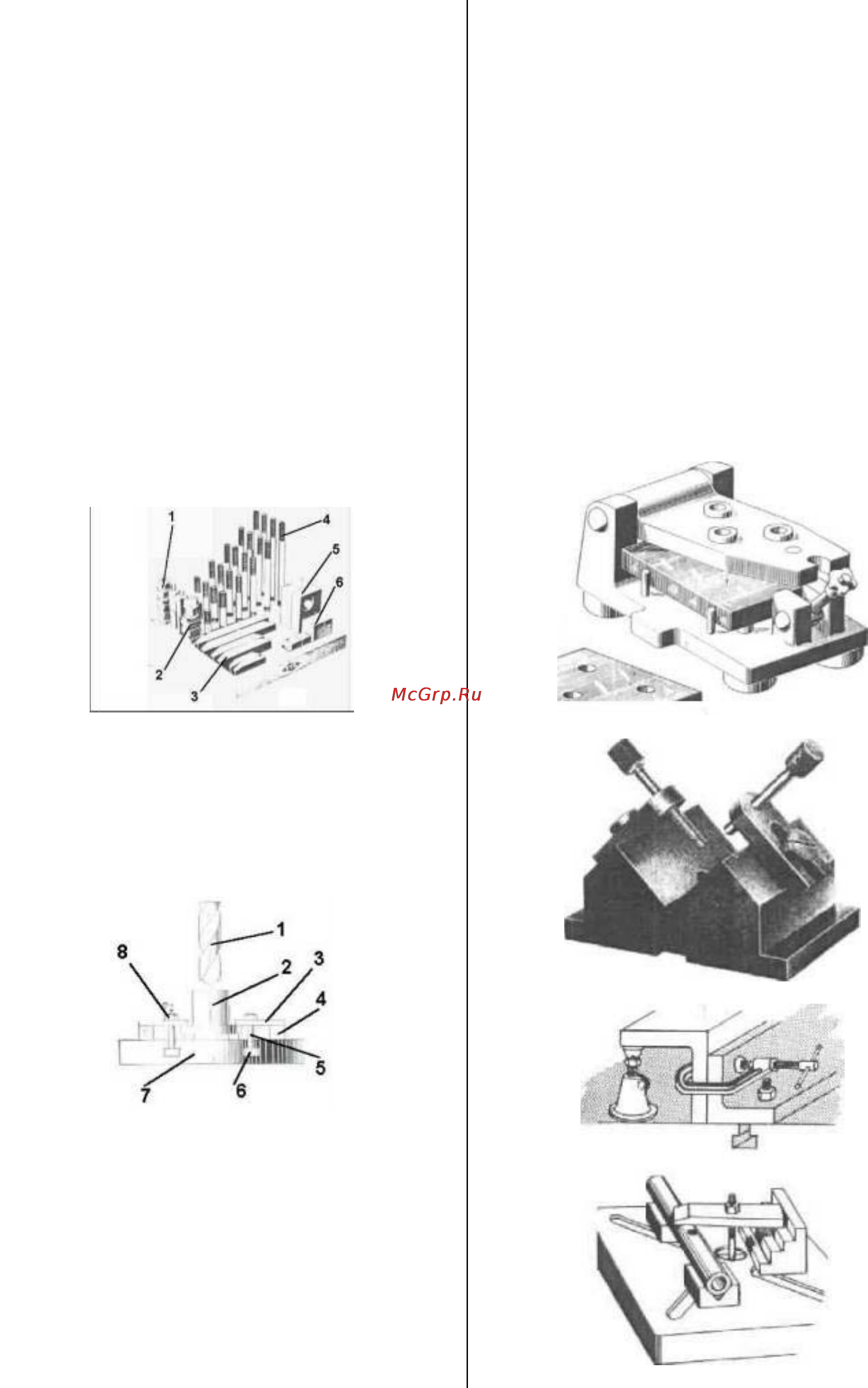

инструкция по эксплуатации станка JET мод.JRD-720R
13
4. Резьбовой винт
5. Рукоятка
6. Рабочая поверхность тисков
Инструкция по зажиму заготовки:
a. Отодвиньте сверло или поднимите редук-
тор как можно выше.
b. С помощью щётки очистите рабочий стол
и тиски.
c. Очистите тиски чистой тряпкой.
d. Установите заготовку на тисках. Если Вы
фиксируете заготовку для термического свер-
ления, установите блок под заготовкой таким
образом, чтобы не просверлить тиски.
e. Чтобы зафиксировать рукоятку, поверните
ее по часовой стрелке. Чтобы не было зазора
между заготовкой и блоком, можно ударить по
заготовке пластмассовым молотком или мед-
ным бруском.
7.2.3 Универсальные прихваты и зажим
заготовки
1. Шестигранные гайки
2. Т-образные гайки
3. Прижимные пластины
4. Болты с двойной головкой
5. Блоки с отверстиями
6. Ступенчатые блоки
Инструкции по фиксации заготовки:
1. Сверло
2. Заготовка
3. Прижимной блок
4. Вставка
5. Болты с двойной головкой
6. Т-образные болты
7. Рабочий стол
8. Шестигранная гайка
a. Отодвиньте сверло или поднимите редук-
тор как можно выше.
b. Щёткой очистите рабочий стол и тиски.
c. Поверхность тисков протрите тряпкой.
d. Установите заготовку на тиски. Если Вы
фиксируете заготовку для термического свер-
ления, установите блок под заготовкой таким
образом, чтобы не просверлить тиски.
e. Закрутите Т-образную гайку на болте с
двойной головкой подходящей длины, устано-
вите болт в Т-образный паз рабочего стола
или основания.
f. Выберете вставку или ступенчатый блок
такой же высоты, как высота кромки заготов-
ки. Вставьте их с другой стороны болта.
g. Установите прижимные пластины с отвер-
стиями на болты, одной стороной прижмите
кромку заготовки, а другой вставку или ступен-
чатый блок. Затем затяните шестигранные
гайки.
Фиксация заготовки с помощью универ-
сальных прихватов
