инструкция по эксплуатации станка JET мод.JRD-720R

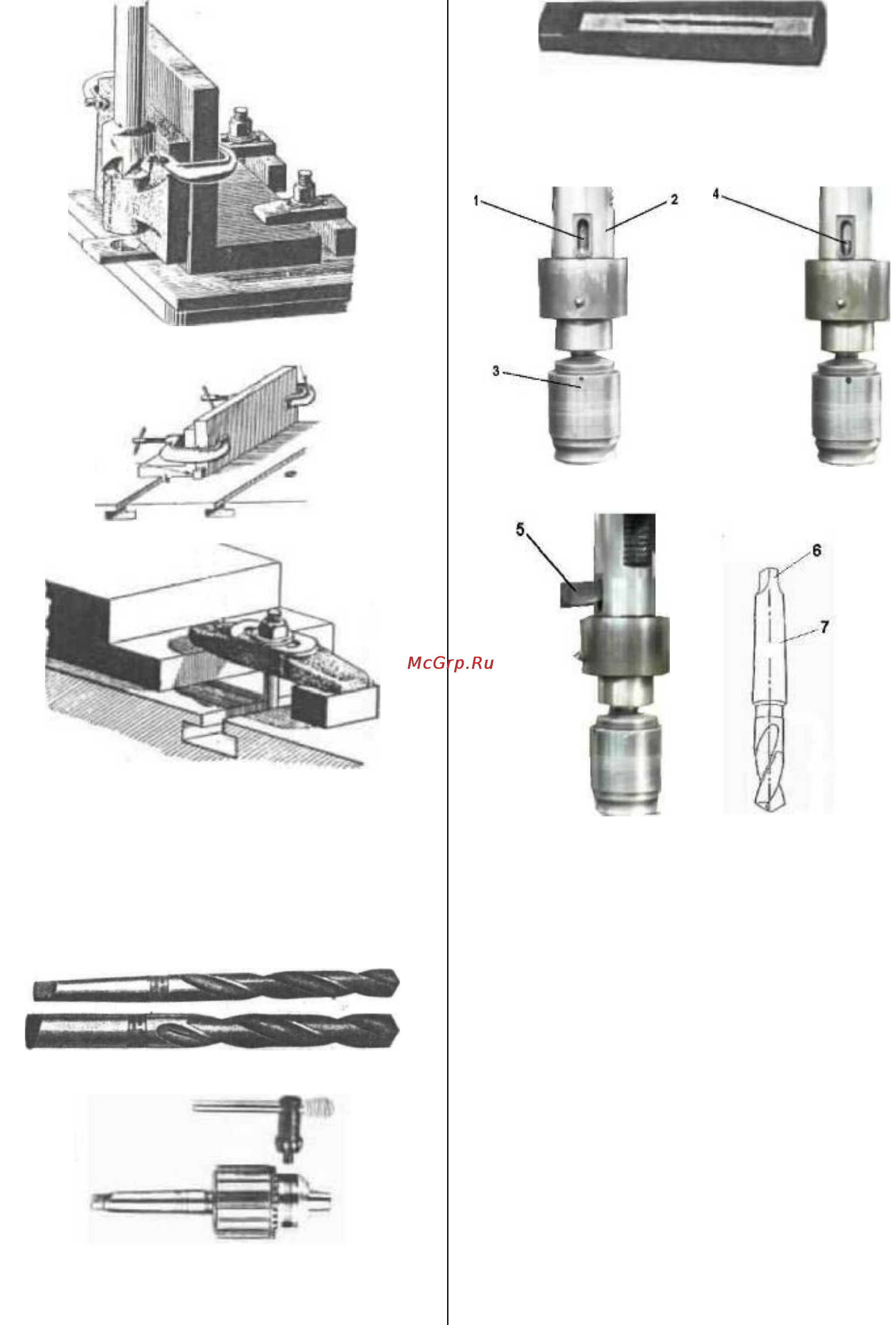

7.3. Установка и замена сверла

Свёрла бывают двух видов: сверло с прямой

рукояткой и сверло с конической рукояткой

(Рис. a). Эти сверла зажимаются по-разному.

Прямое сверло фиксируется шпинделем, а

сверло с конической рукояткой фиксируется с

помощью втулки.

Рис. a

Рис. b

Рис. c

7.3.1 Монтаж и демонтаж сверлильной го-

ловы и оправки

Рис. а

Рис. b

Рис. c

Рис. d

1) Вращающийся вал

2) Втулка

3) Оправка сверла

4) Шток или зажим сверла

5) Клин для демонтажа сверла

6) Наконечник сверла

7) Сверло

Демонтаж конического сверла и зажимов

сверлильной головы:

a. Отодвиньте сверло или поднимите редук-

тор как можно выше.

b. Отключите станок от сети.

c. Наденьте перчатки.

d. Вставьте толстый деревянный брусок под

сверло и сверлильную голову.

e. Поверните рукоятку подачи по часовой

стрелке и опустите шпиндель до 150-200 мм

(Рис. а).

f. Поворачивайте вращающийся вал от

втулки до тех пор, пока его не будет видно в
