8

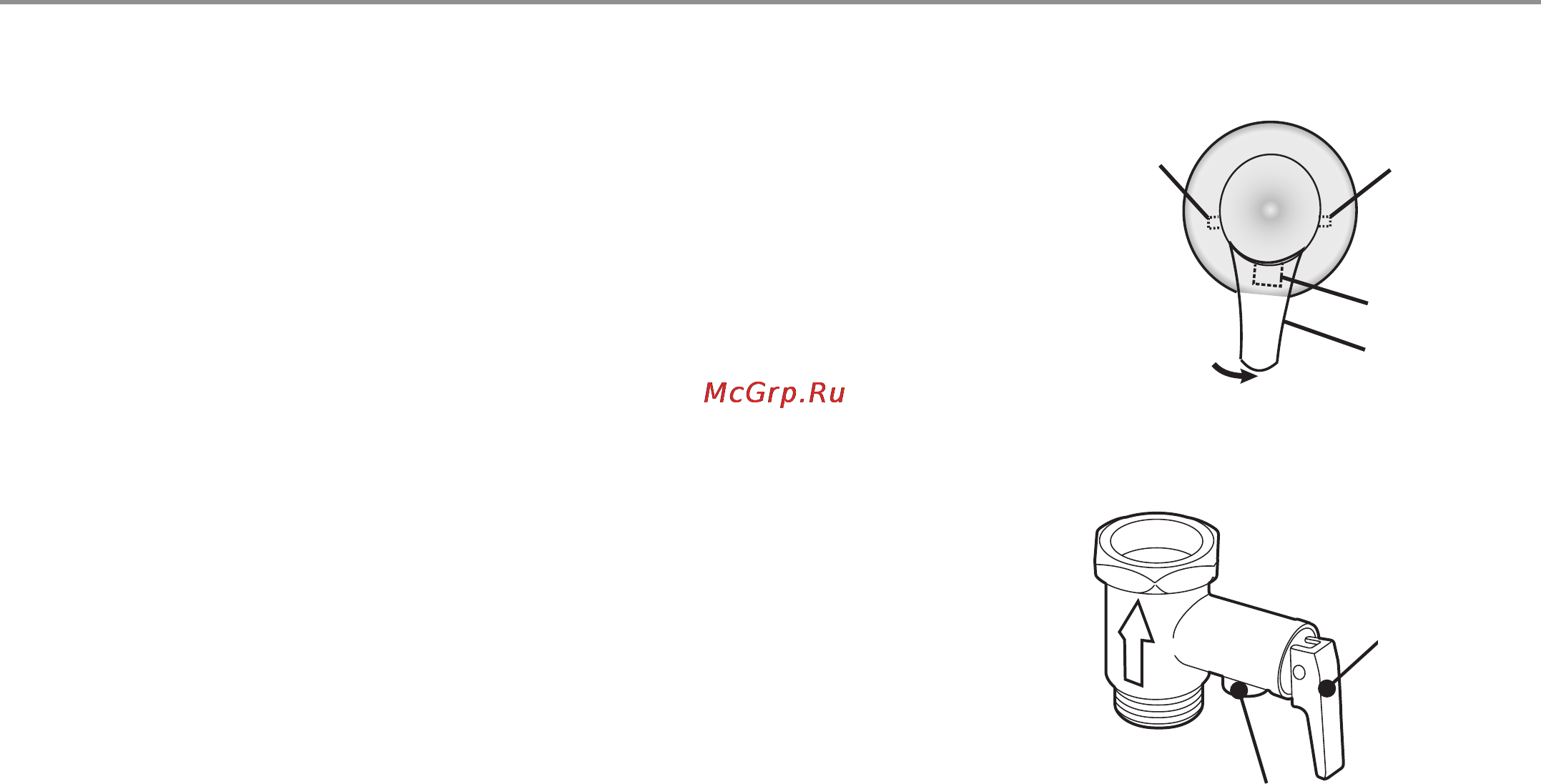

Инструкция по использованию смесительного клапана
Перемещайте рычаг вверх и вниз, чтобы отрегулировать напор воды. При перемещении
рычага вверх – напор воды увеличивается, при перемещении в противоположном на-
правлении – напор воды уменьшается.
Перемещайте рычаг влево и вправо для изменения температуры воды. При повороте
рычага вправо – температура воды понижается (до полностью холодной), при повороте
влево – температура воды повышается.
Вы можете установить к вашему водонагревателю смесительный клапан, с помощью ко-
торого можно будет регулировать температуру воды на выходе (в комплект поставки не
входит).
Установка предохранительного клапана
В соответствии с направлением стрелки на корпусе предохранительного клапана (стрел-
ка указывает на водонагреватель), установите предохранительный клапан с номиналь-
ным давлением 0.80 МРа (резьбовая часть G1/2), который устанавливается на трубе,
проводящей воду к ЭВН. Выпускное отверстие должно быть направлено вниз и оставать-
ся открытым для доступа воздуха. При поступлении электричества в ЭВН и нагревании
воды, вода в водонакопителе расширяется. Чтобы понизить давление в водонакопителе,
небольшое количество воды может вытекает через выпускное отверстие предохрани-
тельного клапана при нагреве. Это является нормальным явлением.
Во избежание разбрызгивания, стекающей из выпускного отверстия клапана, воды реко-
мендуем Вам дополнительно установить водоотвод предохранительного клапана.
Закрепите трубку на выпускном отверстии предохранительного клапана.
Подключенная система слива воды предохранительного клапана должна обеспечивать
беспрепятственный слив воды. Закрепите трубку в наклонном положении без перегибов.
Убедитесь, что нижнее отверстие трубки свободно и нет никаких препятствий для сво-
бодного слива воды.
Рычаг предох-
ранительного
клапана
Вход
горячей
воды
Вход
холодной
воды
Выход воды
(соединяется с
лейкой душа)
Рычаг
Снижение температуры воды
Выпускное отвер-
стие предохрани-
тельного клапана
