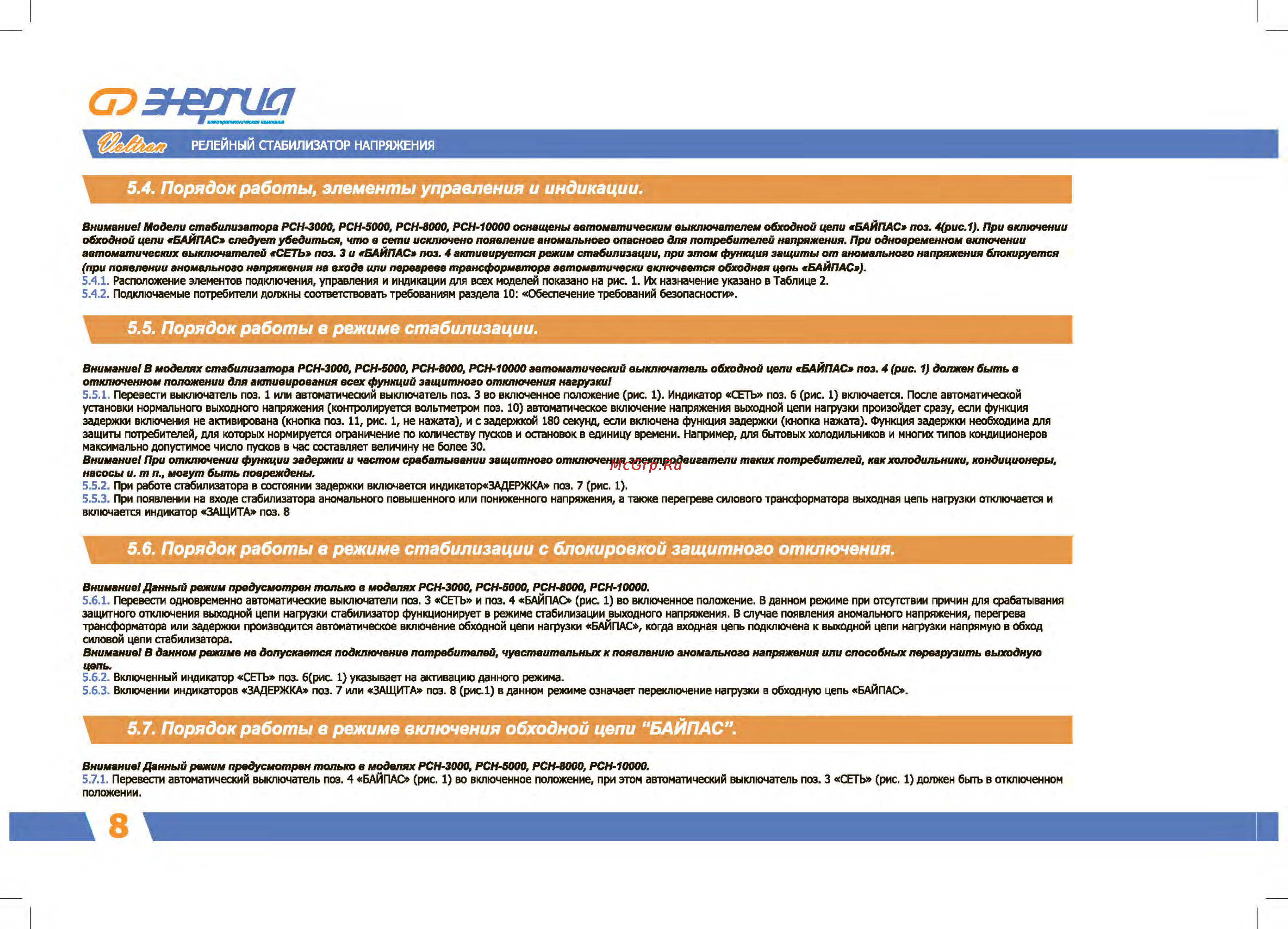

ыакпфотлмгчкям шымми РЕЛЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 5 4 Порядок работы элементы управления и индикации Внимание Модели стабилизатора РСН 3000 РСН 5000 РСН 8000 РСН 10000 оснащены автоматическим выключателем обходной цепи БАЙПАС поз 4 рис 1 При включении обходной цепи БАЙПАС следует убедиться что в сети исключено появление аномального опасного для потребителей напряжения При одновременном включении автоматических выключателей СЕТЬ поз 3 и БАЙПАС поз 4 активируется режим стабилизации при этом функция защиты от аномального напряжения блокируется при появлении аномального напряжения на входе или перегреве трансформатора автоматически включается обходная цепь БАЙПАС 5 4 1 Расположение элементов подключения управления и индикации для всех моделей показано на рис 1 Их назначение указано в Таблице 2 5 4 2 Подключаемые потребители должны соответствовать требованиям раздела 10 Обеспечение требований безопасности 5 5 Порядок работы в режиме стабилизации Внимание В моделях стабилизатора РСН 3000 РСН 5000 РСН 8000 РСН 10000 автоматический выключатель обходной цепи БАЙПАС поз 4 рис 1 должен быть в отключенном положении для активирования всех функций защитного отключения нагрузки 5 5 1 Перевести выключатель поз 1 или автоматический выключатель поз 3 во включенное положение рис 1 Индикатор СЕТЬ поз 6 рис 1 включается После автоматической установки нормального выходного напряжения контролируется вольтметром поз 10 автоматическое включение напряжения выходной цепи нагрузки произойдет сразу если функция задержки включения не активирована кнопка поз 11 рис 1 не нажата и с задержкой 180 секунд если включена функция задержки кнопка нажата Функция задержки необходима для защиты потребителей для которых нормируется ограничение по количеству пусков и остановок в единицу времени Например для бытовых холодильников и многих типов кондиционеров максимально допустимое число пусков в час составляет величину не более 30 Внимание При отключении функции задержки и частом срабатывании защитного отключения электродвигатели таких потребителей как холодильники кондиционеры насосы и т п могут быть повреждены 5 5 2 При работе стабилизатора в состоянии задержки включается индикатор ЗАДЕРЖКА поз 7 рис 1 5 5 3 При появлении на входе стабилизатора аномального повышенного или пониженного напряжения а также перегреве силового трансформатора выходная цепь нагрузки отключается и включается индикатор ЗАЩИТА поз 8 5 6 Порядок работы в режиме стабилизации с блокировкой защитного отключения Внимание Данный режим предусмотрен только в моделях РСН 3000 РСН 5000 РСН 8000 РСН 10000 5 6 1 Перевести одновременно автоматические выключатели поз 3 СЕТЬ и поз 4 БАЙПАС рис 1 во включенное положение в данном режиме при отсутствии причин для срабатывания защитного отключения выходной цепи нагрузки стабилизатор функционирует в режиме стабилизации выходного напряжения в случае появления аномального напряжения перегрева трансформатора или задержки производится автоматическое включение обходной цепи нагрузки БАЙПАС когда входная цепь подключена к выходной цепи нагрузки напрямую в обход силовой цепи стабилизатора Внимание В данном режиме не допускается подключение потребителей чувствительных к появлению аномального напряжения или способных перегрузить выходную цепь 5 6 2 Включенный индикатор СЕТЬ поз б рис 1 указывает на активацию данного режима 5 6 3 Включении индикаторов ЗАДЕРЖКА поз 7 или ЗАЩИТА поз 8 рис 1 в данном режиме означает переключение нагрузки в обходную цепь БАЙПАС 5 7 Порядок работы в режиме включения обходной цепи БАЙПАС Внимание Данный режим предусмотрен только в моделях РСН 3000 РСН 5000 РСН 8000 РСН 10000 5 7 1 Перевести автоматический выключатель поз 4 БАЙПАС рис 1 во включенное положение при этом автоматический выключатель поз 3 СЕТЬ рис 1 должен быть в отключенном положении
