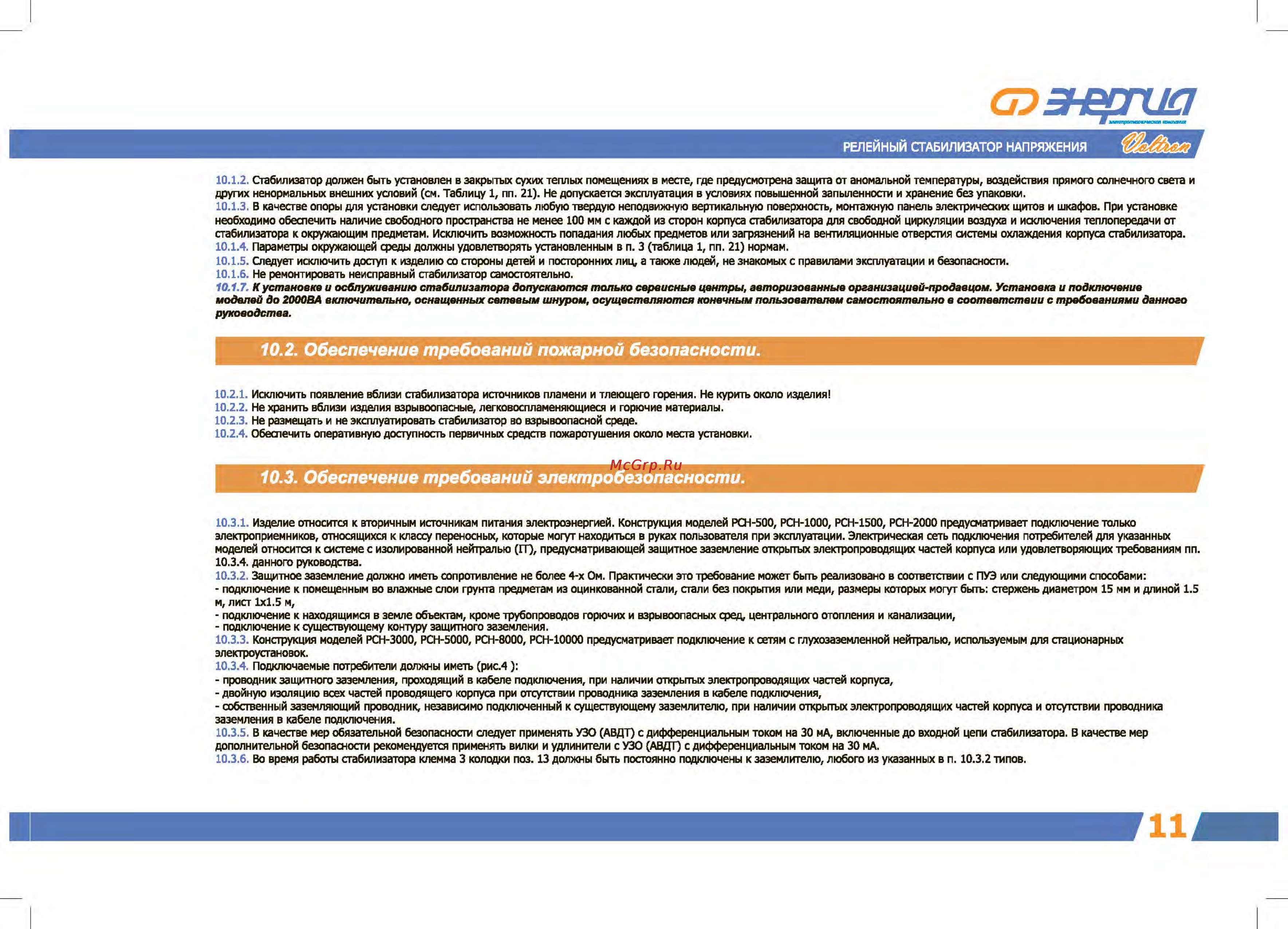

мивиролшнсмюшя амиши РЕЛЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 10 1 2 Стабилизатор должен быть установлен в закрытых сухих теплых помещениях в месте где предусмотрена защита от аномальной температуры воздействия прямого солнечного света и других ненормальных внешних условий см Таблицу 1 пп 21 Не допускается эксплуатация в условиях повышенной запыленности и хранение без упаковки 10 1 3 В качестве опоры для установки следует использовать любую твердую неподвижную вертикальную поверхность монтажную панель электрических щитов и шкафов При установке необходимо обеспечить наличие свободного пространства не менее 100 мм с каждой из сторон корпуса стабилизатора для свободной циркуляции воздуха и исключения теплопередачи от стабилизатора к окружающим предметам Исключить возможность попадания любых предметов или загрязнений на вентиляционные отверстия системы охлаждения корпуса стабилизатора 10 1 4 Параметры окружающей среды должны удовлетворять установленным в п 3 таблица 1 пп 21 нормам 10 1 5 Следует исключить доступ к изделию со стороны детей и посторонних лиц а также людей не знакомых с правилами эксплуатации и безопасности 10 1 6 Не ремонтировать неисправный стабилизатор самостоятельно 10 1 7 К установке и осблуживанию стабилизатора допускаются только сервисные центры авторизованные организацией продавцом Установка и подключение моделей до 2000ВА включительно оснащенных сетевым шнуром осуществляются конечным пользователем самостоятельно в соответствии с требованиями данного руководства 10 2 Обеспечение требований пожарной безопасности 10 2 1 Исключить появление вблизи стабилизатора источников пламени и тлеющего горения Не курить около изделия 10 2 2 Не хранить вблизи изделия взрывоопасные легковоспламеняющиеся и горючие материалы 10 2 3 Не размещать и не эксплуатировать стабилизатор во взрывоопасной среде 10 2 4 Обеспечить оперативную доступность первичных средств пожаротушения около места установки 10 3 Обеспечение требований электробезопасности 10 3 1 Изделие относится к вторичным источникам питания электроэнергией Конструкция моделей РСН 500 РСН 1000 РСН 1500 РСН 2000 предусматривает подключение только электроприемников относящихся к классу переносных которые могут находиться в руках пользователя при эксплуатации Электрическая сеть подключения потребителей для указанных моделей относится к системе с изолированной нейтралью ГГ предусматривающей защитное заземление открытых электропроводящих частей корпуса или удовлетворяющих требованиям пп 10 3 4 данного руководства 10 3 2 Защитное заземление должно иметь сопротивление не более 4 х Ом Практически это требование может быть реализовано в соответствии с ПУЭ или следующими способами подключение к помещенным во влажные слои грунта предметам из оцинкованной стали стали без покрытия или меди размеры которых могут быть стержень диаметром 15 мм и длиной 1 5 м лист 1x1 5 м подключение к находящимся в земле объектам кроме трубопроводов горючих и взрывоопасных сред центрального отопления и канализации подключение к существующему контуру защитного заземления 10 3 3 Конструкция моделей РСН 3000 РСН 5000 РСН 8000 РСН 10000 предусматривает подключение к сетям с глухозаземленной нейтралью используемым для стационарных электроустановок 10 3 4 Подключаемые потребители должны иметь рис 4 проводник защитного заземления проходящий в кабеле подключения при наличии открытых электропроводящих частей корпуса двойную изоляцию всех частей проводящего корпуса при отсутствии проводника заземления в кабеле подключения собственный заземляющий проводник независимо подключенный к существующему заземлителю при наличии открытых электропроводящих частей корпуса и отсутствии проводника заземления в кабеле подключения 10 3 5 В качестве мер обязательной безопасности следует применять УЗО АВДТ с дифференциальным током на 30 мА включенные до входной цепи стабилизатора В качестве мер дополнительной безопасности рекомендуется применять вилки и удлинители с УЗО АВДТ с дифференциальным током на 30 мА 10 3 6 Во время работы стабилизатора клемма 3 колодки поз 13 должны быть постоянно подключены к заземлителю любого из указанных в п 10 3 2 типов
