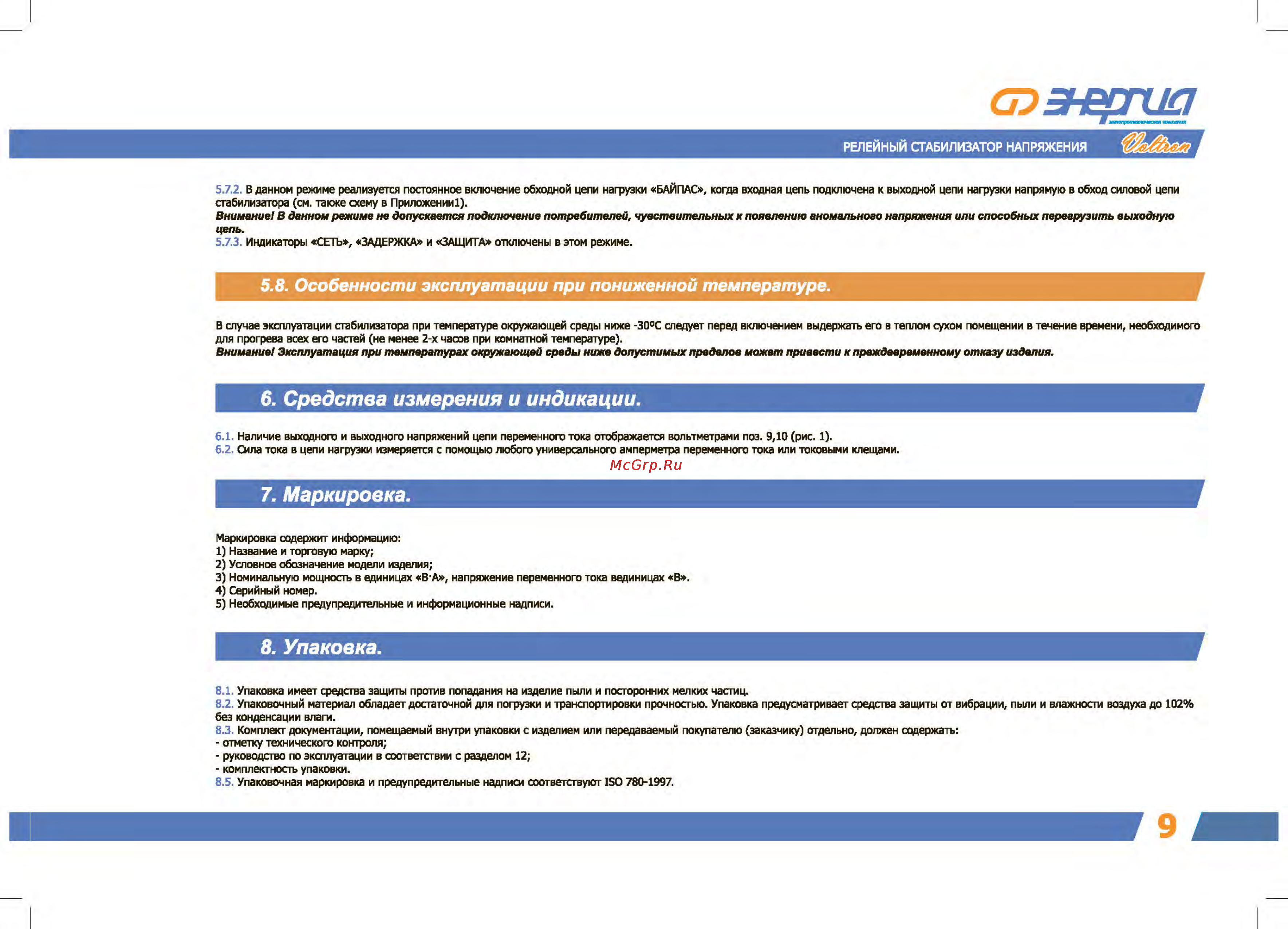

мивлролшнсмюшя юмажш РЕЛЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 5 7 2 В данном режиме реализуется постоянное включение обходной цепи нагрузки БАЙПАС когда входная цепь подключена к выходной цепи нагрузки напрямую в обход силовой цепи стабилизатора см также схему в Приложении Внимание В данном режиме не допускается подключение потребителей чувствительных к появлению аномального напряжения или способных перегрузить выходную цепь 5 7 3 Индикаторы СЕТЬ ЗАДЕРЖКА и ЗАЩИТА отключены в этом режиме 5 8 Особенности эксплуатации при пониженной температуре В случае эксплуатации стабилизатора при температуре окружающей среды ниже 30 С следует перед включением выдержать его в теплом сухом помещении в течение времени необходимого для прогрева всех его частей не менее 2 х часов при комнатной температуре Внимание Эксплуатация при температурах окружающей среды ниже допустимых пределов может привести к преждевременному отказу изделия 6 Средства измерения и индикации 6 1 Наличие выходного и выходного напряжений цепи переменного тока отображается вольтметрами поз 9 10 рис 1 6 2 Сила тока в цепи нагрузки измеряется с помощью любого универсального амперметра переменного тока или токовыми клещами 7 Маркировка Маркировка содержит информацию 1 Название и торговую марку 2 Условное обозначение модели изделия 3 Номинальную мощность в единицах В А напряжение переменного тока вединицах В 4 Серийный номер 5 Необходимые предупредительные и информационные надписи 8 Упаковка 8 1 Упаковка имеет средства защиты против попадания на изделие пыли и посторонних мелких частиц 8 2 Упаковочный материал обладает достаточной для погрузки и транспортировки прочностью Упаковка предусматривает средства защиты от вибрации пыли и влажности воздуха до 102 без конденсации влаги 8 3 Комплект документации помещаемый внутри упаковки с изделием или передаваемый покупателю заказчику отдельно должен содержать отметку технического контроля руководство по эксплуатации в соответствии с разделом 12 комплектность упаковки 8 5 Упаковочная маркировка и предупредительные надписи соответствуют ISO 780 1997
